环形带安装孔传动离合摩擦片结构

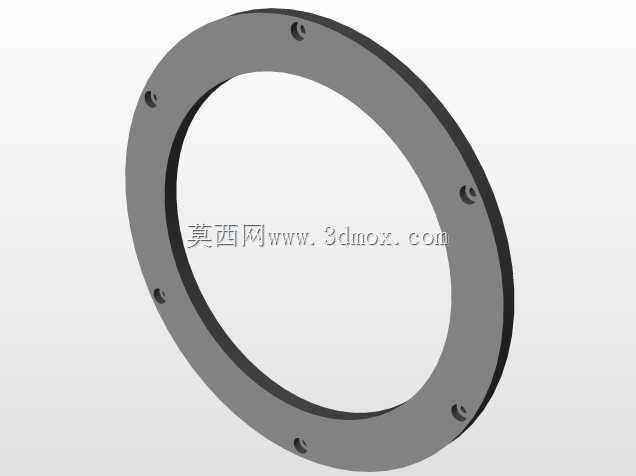

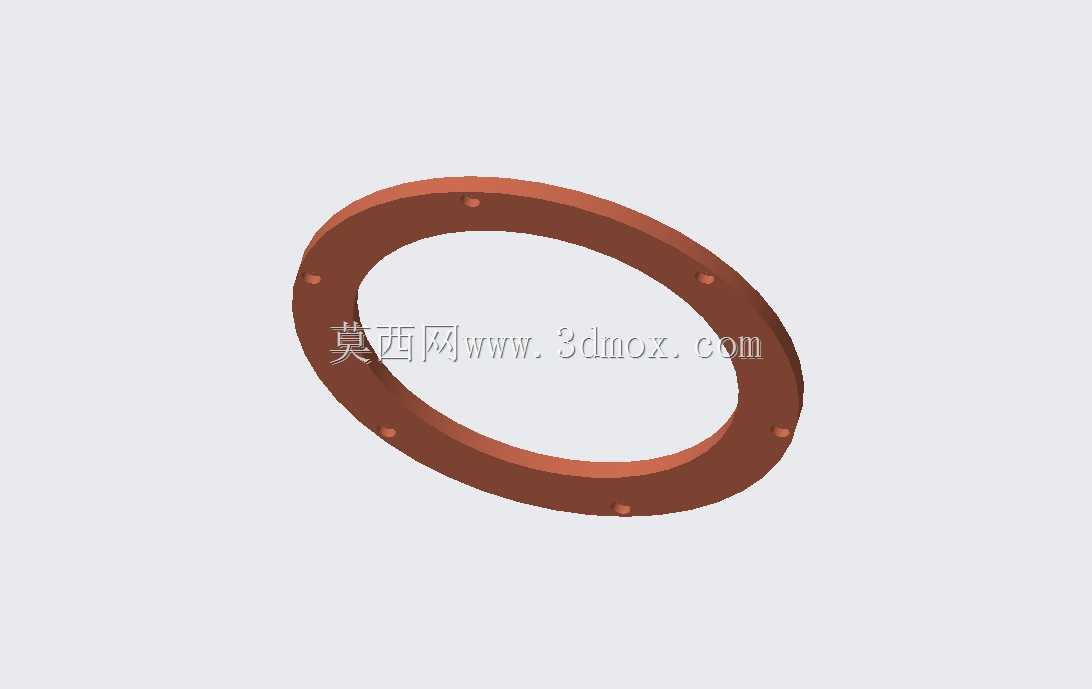

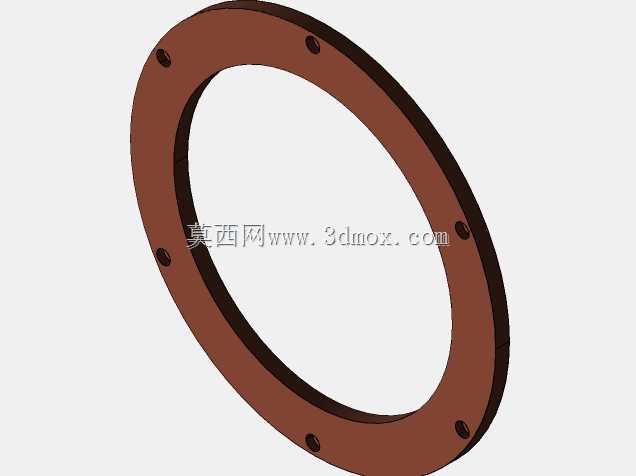

　　在商用车手动变速器、工程机械湿式离合器、工业机床主轴制动单元的传动链路里，这类环形摩擦片是承担扭矩传递、动力切断功能的核心接触部件，日常工况下需要持续承受轴向压紧力带来的滑动摩擦、瞬时结合的冲击载荷，以及长时间滑磨产生的高温，因此结构设计上的细节直接决定了整套传动系统的使用寿命与换挡、制动的平顺性。从结构形态来看，该零件采用等截面环形本体设计，内孔与外圆的同轴度公差需要控制在IT7级以内，避免安装后出现偏磨，导致局部摩擦系数骤降、接触压力分布不均的问题；环体上沿周向均匀分布的多个沉头安装孔，是用来与对偶钢片、传动毂的定位销做配合，孔位的位置度公差不能超过0.05mm，否则在高速结合时会出现卡滞、异响，甚至引发传动系统的共振。

　　设计这类摩擦片的时候，首先要匹配安装边界的尺寸约束：内孔直径需要适配传动毂的轴颈尺寸，保留0.2-0.3mm的间隙避免热膨胀后抱死，外圆直径要控制在离合器壳体的内腔边界内，预留1mm以上的径向活动余量，防止高速旋转时与壳体内壁发生剐蹭；环体的厚度需要结合摩擦副的总行程来确定，通常单片摩擦片的基材厚度加上摩擦材料层的总厚度，要保证离合器分离时的间隙在0.8-1.2mm区间，间隙过大踏板行程过长，间隙过小则容易出现半联动打滑的问题。实际应用场景中，不同工况下的摩擦片设计侧重点有明显区别：比如乘用车辆的手动变速箱离合器摩擦片，会在环体上设计多道径向开槽，用来排出滑磨产生的磨屑、引导散热气流，同时降低高速旋转时的空气阻力；

　　而工程机械的湿式离合器摩擦片，表面会设计螺旋状或者网格状的油槽，让冷却润滑油能够均匀流过摩擦接触面，带走高温同时避免摩擦材料发生烧蚀。很多刚接触传动结构设计的工程师容易忽略摩擦片的安装孔细节，这类周向分布的孔不能采用直通孔设计，必须做沉头处理，把固定铆钉或者螺栓的头部完全埋入摩擦片本体内部，避免紧固件突出摩擦表面，导致结合时接触面积不足、局部压力过大出现早期磨损；同时孔的边缘需要做0.2mm的倒角处理，消除冲压或者机加工产生的毛刺，防止装配时毛刺脱落进入摩擦副表面，造成摩擦片划伤、对偶件表面拉毛的问题。从功能特性来说，这类摩擦片的核心作用是在轴向压力的作用下，依靠自身摩擦材料表面的摩擦力，将主动侧的扭矩平稳传递到从动侧，

　　当压力解除时，摩擦片与对偶件之间形成均匀间隙，彻底切断动力传递；这就要求摩擦片的本体基材具备足够的刚度，在最大压紧力下不会发生翘曲变形，平面度公差需要控制在0.03mm以内，保证整个环面的接触率不低于90%，如果平面度超差，结合时会出现只有局部环面接触的情况，不仅传递扭矩的能力会大幅下降，还会导致局部温度快速升高，出现摩擦材料开裂、脱落的失效问题。在做三维建模的时候，需要特别注意安装孔的周向均布逻辑，要根据匹配的传动毂销钉数量确定孔位数量，通常孔位数量为偶数，沿圆周360度等角度分布，避免动平衡量超标；摩擦片的两个端面需要设置平行度公差，保证两侧的摩擦面都能与对偶钢片均匀贴合，对于高速传动场景下使用的摩擦片，建模完成后还需要做动平衡仿真，将剩余不平衡量控制在允许范围内，防止高速旋转时产生振动。另外在设计时还要考虑摩擦片的磨损补偿空间，通常摩擦材料层的有效磨损厚度在1.2-1.5mm左右，当磨损量超过这个阈值后，摩擦片的传递扭矩能力会下降30%以上，就需要进行更换，因此在结构尺寸设计时，要保证摩擦片达到磨损极限时，离合器的分离轴承仍然有足够的行程余量，不会出现分离不彻底的问题。很多现场维修反馈的离合器打滑、起步抖动问题，追根溯源很多都是摩擦片的安装孔位偏差、环面平面度超差导致的，因此在建模阶段就需要把这些形位公差、安装边界的约束考虑进去，不能只画出外形轮廓忽略配合细节。
