带轴伸直齿锥齿轮传动结构设计

项目分类:齿轮 发布时间:2021-11-27 ID:419249
  • 带轴伸直齿锥齿轮传动结构设计
  • 带轴伸直齿锥齿轮传动结构设计
  • 带轴伸直齿锥齿轮传动结构设计

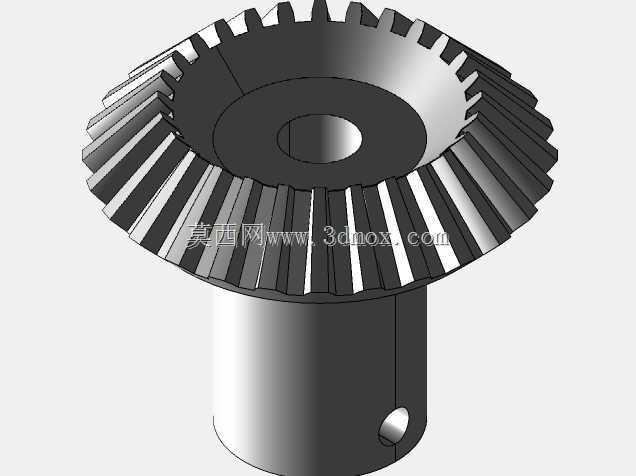

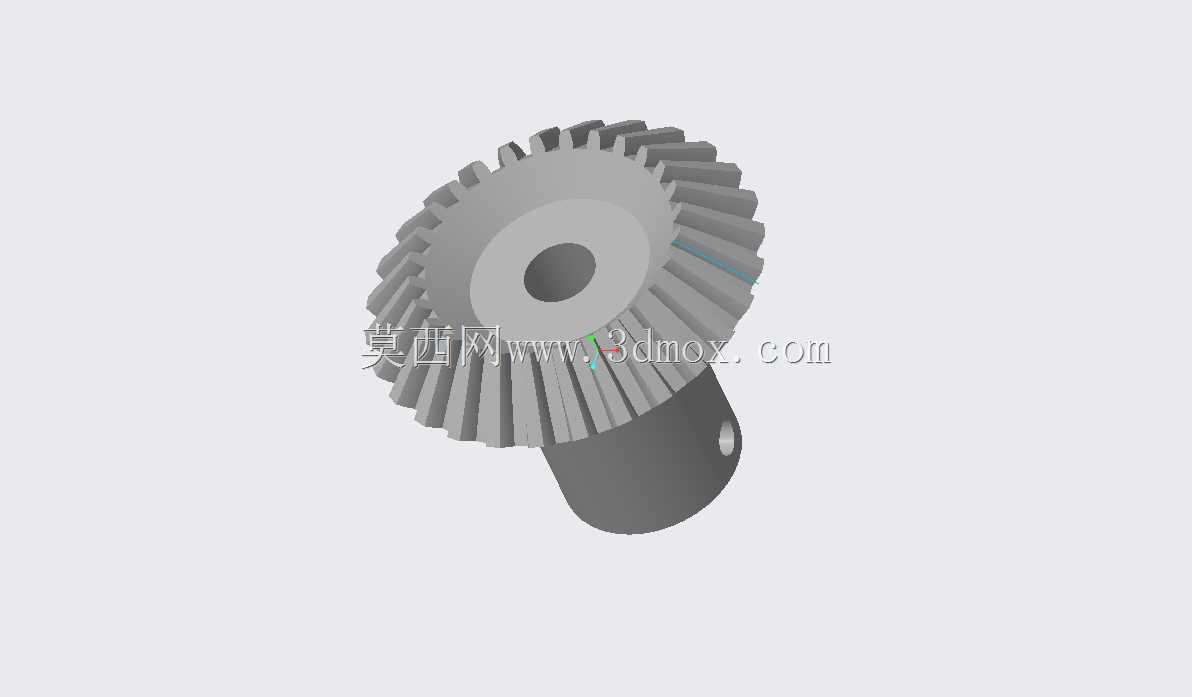

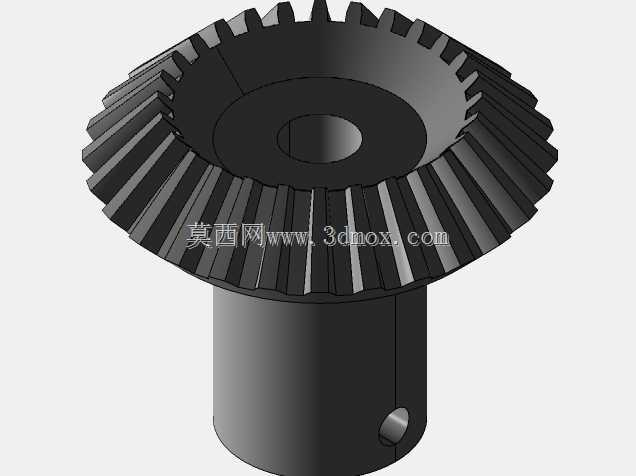

  这款带轴伸的直齿锥齿轮,主要用于相交轴之间的旋转运动与扭矩传递,常见于各类需要改变传动轴线方向的机械结构中,比如小型机床的进给传动箱、农用机械的动力换向机构、轻工设备的传动单元,还有部分自动化输送线的转角传动工位,都能见到这类零件的应用。和盘式锥齿轮不同,这款零件集成了安装轴段,不需要额外配置齿轮轮毂与连接轴的配合结构,能减少装配环节的同轴度累积误差,适合对传动精度有一定要求、安装空间紧凑的工况。

  从功能特性来看,轮齿采用直齿锥齿形设计,齿面沿节锥方向均匀分布,齿向收敛于锥顶,啮合过程中轮齿沿齿长方向逐步接触,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,日常维护也更简便,适合中低速、中等载荷的传动场景。轴段部分设计为光轴结构,端部带有定位销孔,安装时可以通过销连接实现周向固定,避免齿轮与轴之间出现相对转动,轴段的直径与轮齿小端直径保持合理的差值,既保证轴段的抗扭强度,也能预留出轴承安装的位置,装配时可以直接在轴段上套装深沟球轴承或者圆锥滚子轴承,支撑整个传动副的旋转,减少运转过程中的径向跳动。

  设计这类锥齿轮的时候,首先要确定传动比对应的节锥角,保证配对齿轮的节锥能够完全共顶,避免出现齿面偏载导致的早期磨损。轮齿的齿厚从大端到小端逐渐收窄,建模时需要严格按照背锥展开的当量齿轮参数来构建齿形,不能直接用圆柱齿轮的齿形沿锥面拉伸,否则会导致啮合时出现卡滞、传动效率下降的问题。齿根部分做了合理的圆角过渡,避免应力集中,在承受冲击载荷的时候不容易出现断齿失效。轴段与齿轮本体的连接位置设置了过渡圆角,减少轴肩位置的应力集中,提升零件的疲劳寿命。

  从安装边界来看,轮齿大端的外径决定了传动箱的最小内腔径向尺寸,设计配套箱体时需要预留足够的齿顶间隙,避免运转时轮齿与箱体内壁发生刮碰。轴段的长度需要匹配轴承的安装宽度、端盖的厚度以及传动侧的连接尺寸,保证装配后齿轮的轴向位置准确,配对齿轮的啮合斑点处于齿面中部位置。轴端的销孔位置需要避开轴的应力集中区域,同时保证销钉安装后不会与周边的密封件、端盖产生干涉。实际选型应用时,需要根据传递的额定扭矩核算轮齿的接触强度与弯曲强度,同时核算轴段的扭转强度与挠度,确保在额定工况下运转平稳,不会出现过大的变形影响传动精度。这类集成轴段的锥齿轮相比分体式的齿轮与轴连接结构,减少了键连接带来的回程间隙,在需要正反转切换的传动场景中,传动响应更迅速,反向冲击更小。日常装配时需要注意调整两个配对锥齿轮的轴向距离,保证齿侧间隙在合理范围内,间隙过大会导致传动冲击噪音增大,间隙过小则会出现齿面润滑不良、磨损加剧的问题。
