10英寸低音驱动扬声器单元结构设计

　　在专业音响系统、家用HiFi音箱、商用扩声设备的开发流程中，低音驱动单元作为决定低频重放效果的核心部件，其结构设计的合理性直接影响整套音响系统的频响下限、失真度与承载功率。这款10英寸规格的低音驱动器，在结构设计阶段就充分考虑了不同安装场景的适配需求，可嵌入密闭式、倒相式、传输线式等多种箱体结构，满足家庭影院主音箱、舞台返听音箱、商用背景音乐扩声音箱等不同场景的低频重放需求。

　　从实际功能特性来看，该单元采用大口径锥盆振膜设计，振膜曲面经过多次曲率优化，能够在大冲程运动状态下保持振膜的刚性，减少分割振动带来的中频失真，保证低频信号的还原准确度。折环采用符合大位移需求的弧形结构，兼顾顺性与阻尼特性，既可以支撑振膜做长距离活塞运动，拓展低频下潜深度，又能有效抑制振膜运动到极限位置时的异常谐振，避免工作过程中出现打底、异音等问题。定心支片的定心精度经过反复调校，能够保证音圈在磁隙中始终保持居中状态，不会因为大动态信号输入出现音圈蹭磁隙的故障，提升单元长期工作的可靠性。

　　磁路系统采用外置式对称磁路结构，磁钢与导磁板的配合公差控制在极小范围内，能够在磁隙中形成均匀且强度足够的磁场，保证音圈在整个运动行程内都能获得稳定的驱动力，降低非线性失真。盆架采用高强度一体化成型结构，安装孔位按照行业通用的10英寸单元标准布局设计，安装孔的中心距、沉孔深度都经过严格校核，既可以适配标准规格的音箱面板开孔，也能满足定制化箱体的安装需求，安装时不需要额外做孔位修改即可直接固定。接线端子设置在盆架后侧的合理位置，预留了足够的接线空间，方便焊接或者插接音箱线材，不会因为线材弯折干涉影响单元安装。

　　在设计思路上，这款单元没有盲目追求极端参数，而是平衡了性能、可靠性与安装通用性，振膜与折环的连接位置、音圈骨架的长度、磁路的散热结构都做了针对性优化，磁路部分预留了足够的散热间隙，能够在长时间大功率输入的情况下快速导出音圈产生的热量，避免音圈过热烧毁，提升单元的功率承载能力。单元的整体安装深度经过控制，既保证了足够的磁钢体积与振膜冲程空间，又不会因为安装深度过大对箱体内部容积提出过高要求，方便箱体设计师在有限的箱体尺寸内完成声学结构设计。

　　从安装边界来看，该单元的前安装法兰外径、有效振膜辐射直径、安装孔分布圆直径、总安装深度都符合行业通用的10英寸低音单元尺寸规范，安装时只需要在箱体面板开出对应尺寸的通孔，使用对应规格的螺丝即可完成固定，法兰与箱体面板接触的位置预留了密封胶条的安装空间，安装时加装密封胶条即可避免箱体漏气影响低频效果。单元后侧的磁钢外径做了收窄设计，不会和箱体内部的加强筋、分频器等部件产生干涉，给箱体内部的结构布局留出了足够的设计余量。

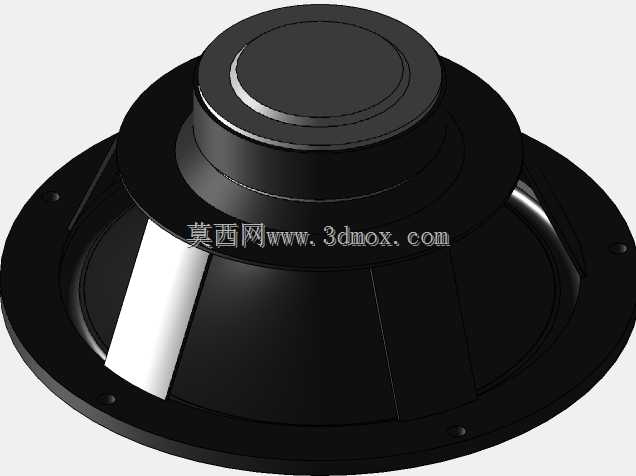

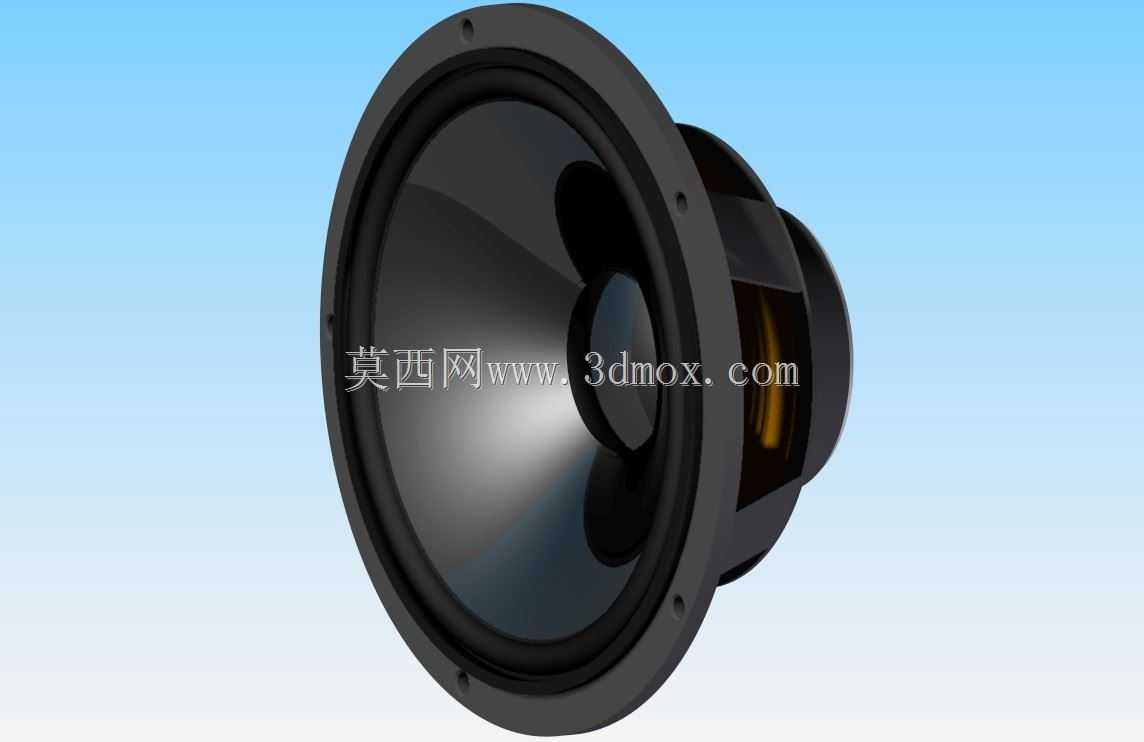

　　在实际选型应用中，这款单元可以作为两分频音箱的低音单元搭配对应规格的高音单元使用，也可以作为三分频音箱的纯低音单元，配合中音、高音单元组成全频扩声系统，其平直的频响曲线能够减少分频网络的设计难度，让分频点的衔接更加自然。对于三维建模从业者而言，该模型完整还原了单元的所有外部结构细节，包括盆架的加强筋结构、振膜的曲面造型、折环的纹理、磁钢的外形、接线端子的结构，在做音箱整体结构设计、产品渲染展示、安装干涉检查时都可以直接调用，不需要重新测绘建模，能够大幅缩短产品开发阶段的建模周期，提升设计效率。在做虚拟样机验证时，可以直接将该模型导入装配环境，检查单元与箱体面板、内部加强筋、分频器、接线柱等部件的间隙是否合理，提前发现安装干涉问题，减少实物打样阶段的修改次数。
