六角网格镂空圆柱收纳笔筒结构设计

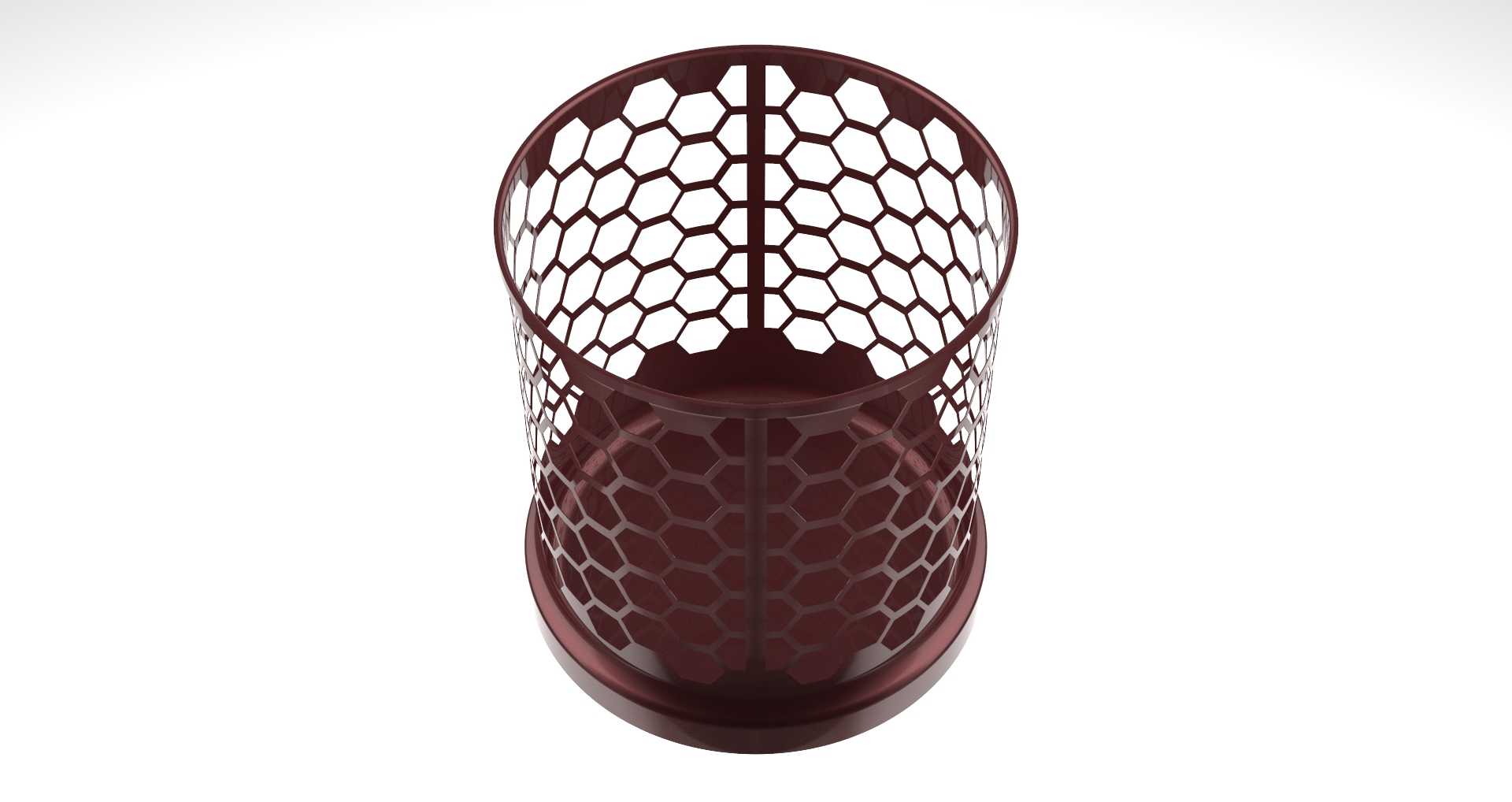

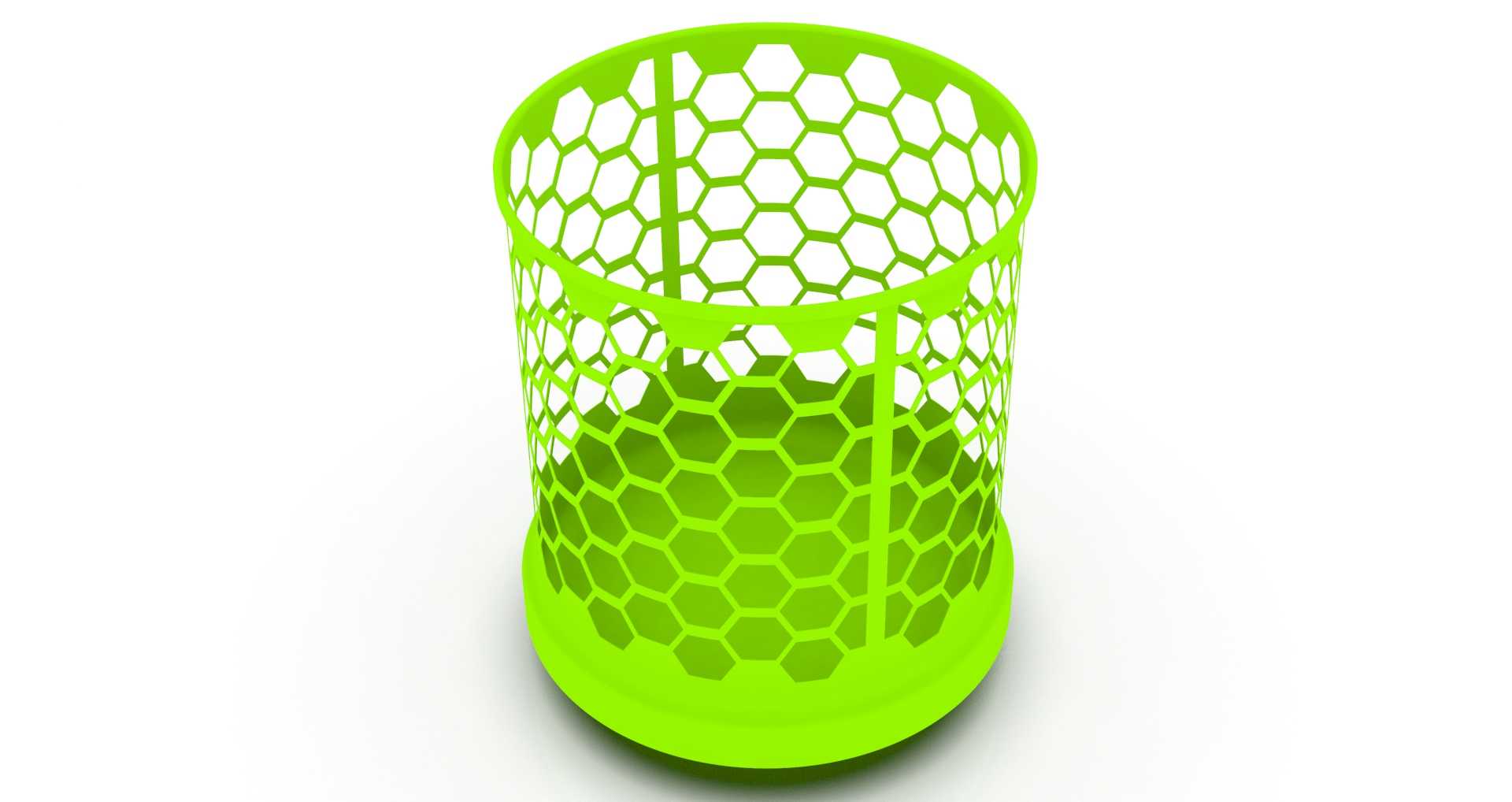

　　日常办公场景里，桌面零散书写工具的收纳一直是容易被忽略的细节，传统实心笔筒多存在内壁积灰难清理、视觉厚重占空间、取笔时易连带带出相邻文具的问题，这款六角网格镂空的圆柱笔筒，正是针对这些实际使用痛点完成的结构设计。从实际使用的边界条件来看，这类桌面收纳件不需要额外的安装固定结构，放置于平整桌面即可稳定使用，整体采用直圆柱构型，底部做了微凸的实心承托边，既保证放置时的接触面积足够，避免日常碰擦出现侧翻，也能承接笔具末端可能带出的少量墨渍、灰尘，不会直接渗漏到桌面。筒身的六角网格排布是整个设计的核心，不同于常见的圆形冲孔或者竖向格栅结构，正六边形的网格单元在圆柱曲面上做连续阵列时，能在相同开孔率的前提下获得更高的结构刚度，

　　哪怕采用较薄的壁厚，也不会因为日常拿取的挤压出现筒身变形的问题。做曲面网格排布的时候，需要先在圆柱展开面上完成正六边形的规整阵列，确保每个网格单元的边长一致，相邻单元的共用边完全重合，再通过包覆映射的方式将平面网格投影到圆柱曲面上，之后做实体切除得到镂空结构，过程中要注意网格在圆柱周向的首尾衔接处不能出现错位或者半格的情况，否则不仅视觉上有明显瑕疵，也会在衔接位置形成应力集中点，长期使用容易出现开裂。网格的开孔尺寸做了针对性的控制，单个六边形的内切圆直径控制在8mm左右，既不会因为开孔过大导致细杆的笔具从网格中滑出，也不会因为开孔过小失去镂空结构的通透感，同时这种大比例的镂空结构，能让使用者从外侧直接看到筒内的笔具类型和摆放位置，

　　取笔时不需要伸手到筒内翻找，日常清理的时候直接用毛刷从外侧扫过，就能将网格缝隙里积留的灰尘清理干净，不需要像实心笔筒那样反复擦拭内壁。筒身底部的实心段高度控制在总高度的六分之一左右，这个高度刚好能承托住常规书写笔的笔帽位置，避免笔具从底部网格漏出，同时底部实心段和筒身网格段做了顺滑的圆角过渡，没有尖锐的棱角，日常拿取的时候不会刮伤手部，也不会刮蹭桌面。整体的外径尺寸适配常规桌面的摆放空间，不会占用过多的桌面面积，内部的容纳空间可以同时放置15到20支常规尺寸的中性笔、铅笔、直尺、美工刀等常用办公文具，满足单人桌面的日常收纳需求。从结构强度的角度验证，这种连续的六角网格属于典型的仿生蜂窝结构，应力传递路径均匀，

　　当筒身受到侧向的碰撞力时，力会沿着六边形的棱边向四周分散，不会在局部出现应力集中，哪怕是采用常见的塑料材质做注塑生产，也能满足日常使用的强度要求，不需要额外加设加强筋结构，简化了生产的模具结构。另外镂空的结构也大幅减少了材料的用量，相同容积下比实心笔筒的材料消耗降低近六成，符合轻量化的设计方向，同时通透的网格结构在视觉上更显轻盈，不会像实心笔筒那样给桌面带来厚重的压抑感，适配不同风格的办公桌面环境。设计过程中也考虑了不同生产工艺的适配性，如果采用3D打印制作，网格结构的悬空角度都在45度以上，不需要额外添加支撑结构就能顺利打印成型，打印完成后只需要简单去除底部的支撑痕迹就能使用；如果采用注塑工艺生产，网格的棱边都做了均匀的拔模斜度，模具的抽芯结构也能顺利脱模，不会出现卡模或者结构缺损的问题。实际使用测试中，这种网格结构的笔筒通风性更好，如果笔具上沾有少量水渍，放入筒内后能快速风干，不会像实心笔筒那样因为密闭潮湿导致笔杆发霉或者笔芯漏墨的情况，同时网格的棱边做了0.5mm的圆角处理，不会刮花笔杆表面的漆面，长期使用也不会对收纳的文具造成磨损。
