六边形镂空网面收纳盛具结构设计

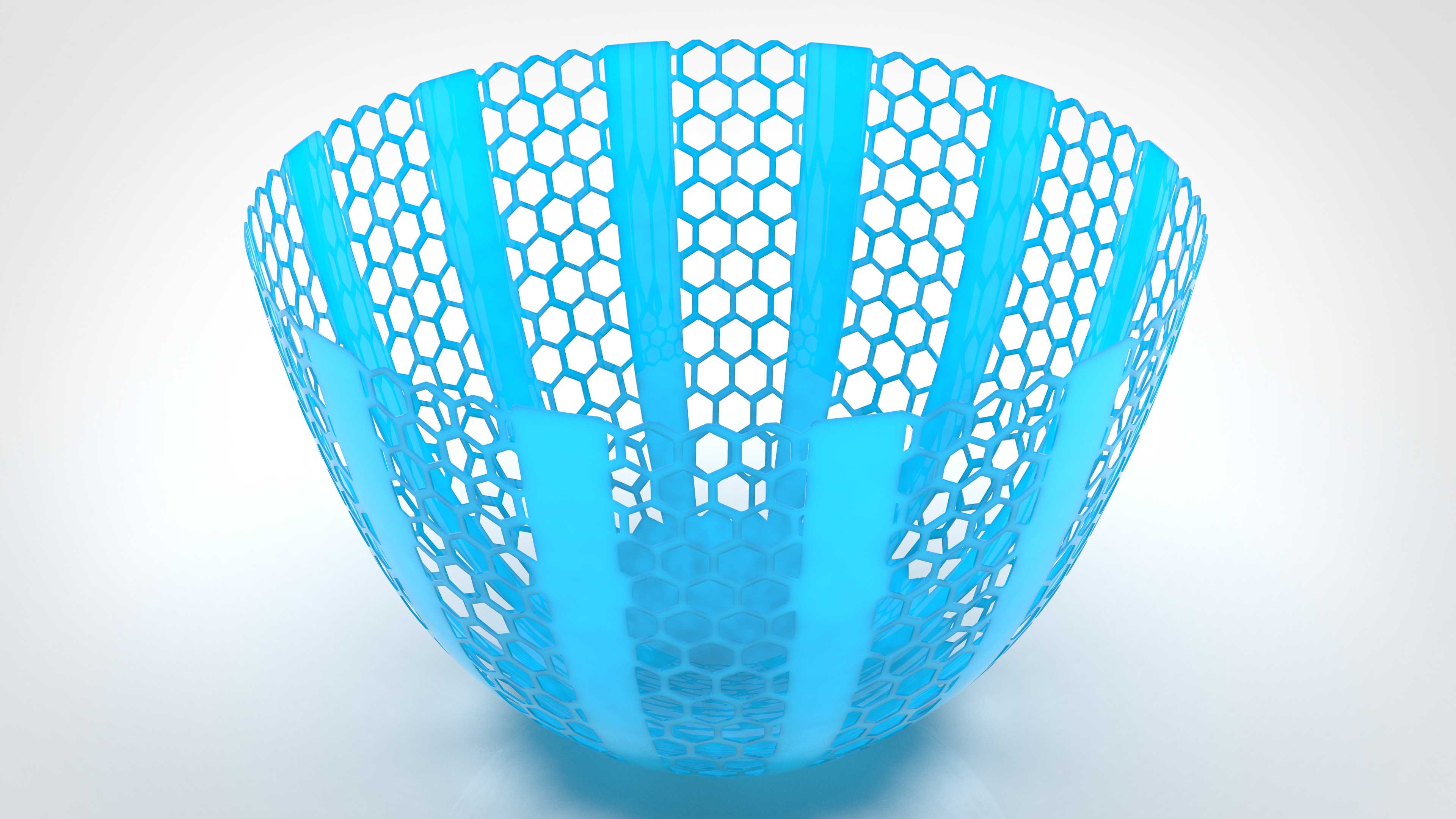

　　这类带六角形镂空网面的碗状盛具，在日常生产与民用场景里覆盖的使用范围很广，餐饮后厨里可以作为食材沥水篮，清洗后的果蔬、焯水后的食材放在其中，网孔能快速沥干表面水分，避免积水浸泡导致食材变质；工业生产的小件周转环节，也可以用来盛放加工完成的小型五金零件、塑胶件，镂空结构能快速沥干零件表面的清洗液、切削液，同时网面的通透结构方便操作人员快速清点盛具内的零件数量，不用反复翻找。从结构设计的角度看，整体采用上宽下窄的锥台形碗状轮廓，开口端直径大于底部直径，一方面堆叠存放时可以互相嵌套，大幅减少仓储与运输过程中占用的空间，空盛具堆叠时的嵌套深度可以达到整体高度的三分之二，相同仓储容积下的存放数量比直壁容器高出近一倍；

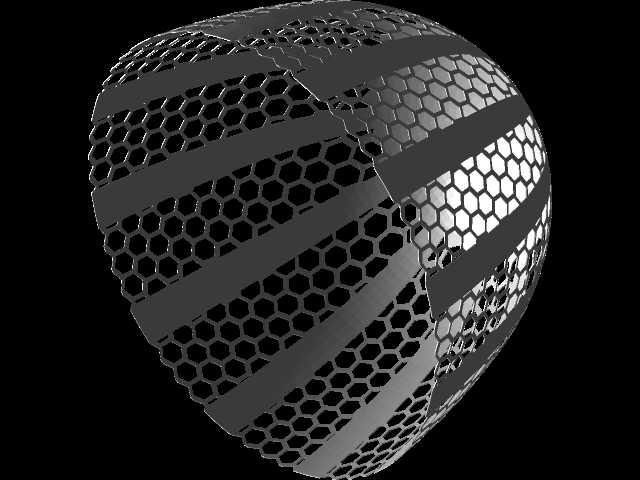

　　另一方面锥面结构在盛放物品时，物品的重力会沿锥面向下分散传递到底部支撑环，不会出现直壁容器侧壁受挤压向外鼓胀变形的问题。网面采用正六边形蜂窝孔布局，这种孔型的力学优势在工程应用中已经过长期验证，相同开孔率的前提下，六边形孔的结构刚度比方形孔、圆形孔高出30%以上，不需要额外增加侧壁壁厚就能保证盛具盛放重物时的结构强度，同时六边形孔的边缘没有直角应力集中点，长期受载、反复磕碰时不容易从孔位边缘出现裂纹，使用寿命比同壁厚的方孔盛具更长。侧壁上间隔分布的竖向加强筋，从底部支撑环一直延伸到开口端的卷边位置，把整个网面分割成六个独立的网面区域，这些加强筋的厚度比网面壁厚厚40%左右，一方面可以提升整个盛具的抗扭刚度，当盛具单侧受力、

　　或者被磕碰时，加强筋可以把局部受力快速分散到整个侧壁结构，避免局部网面受力过大出现凹陷变形；另一方面加强筋在盛具嵌套堆叠时可以起到导向定位的作用，上下盛具的加强筋对齐后就能顺畅嵌套，不会出现网面互相卡滞、错位的问题。开口端做了整圈卷边处理，卷边的圆弧半径控制在3mm左右，既可以消除开口端的锐边，避免使用过程中划伤操作人员的手部，也能大幅提升开口端的结构刚度，盛放较重物品时开口端不会出现向内收缩、变形的问题。底部设计了整圈环形支撑脚，支撑脚的宽度在8mm左右，放置在台面时整个盛具的重量通过环形支撑脚均匀传递到接触面上，不会因为局部压强过大刮伤台面，同时支撑脚把网面底部抬离台面2mm左右，沥干的液体可以直接从底部网孔流出，

　　不会在盛具底部和台面之间形成积液。设计过程中需要重点控制网孔的尺寸，根据不同的使用场景调整孔径大小，盛放小件零件时孔径控制在5mm以内，避免小尺寸零件从孔位掉落；盛放果蔬食材时孔径可以放大到8-10mm，提升沥水效率。同时要控制网面筋条的宽度，筋条宽度过窄会导致结构刚度不足，受力容易断裂，筋条过宽则会降低开孔率，影响沥水、通风的效果，经过反复受力仿真验证，筋条宽度设置为1.2mm、壁厚均匀控制在1.5mm时，整体结构的承重能力可以达到5kg以上，完全满足日常使用的载荷要求，同时不会出现明显的结构变形。整个结构的壁厚保持均匀，没有突变的壁厚位置，不管是采用注塑工艺生产塑料材质的盛具，还是采用钣金冲压工艺生产金属材质的盛具，都能避免成型过程中出现缩痕、应力集中的问题，成型后的成品变形量小，尺寸一致性好。网面的六边形孔采用均匀排布，相邻孔位的中心距保持一致，整个侧壁的开孔率控制在65%左右，既保证了足够的通透沥水能力，也不会因为开孔率过高导致结构刚度下降。在实际使用过程中，这种镂空结构的通风性能优秀，盛放需要通风存放的物品时，空气可以从各个方向穿过网面，避免闷存导致的霉变、锈蚀问题；同时网面的光滑圆弧边缘不会勾挂盛放的物品，取用物品时不会出现勾丝、卡滞的情况。
