卡通笑脸球形摆件三维结构设计

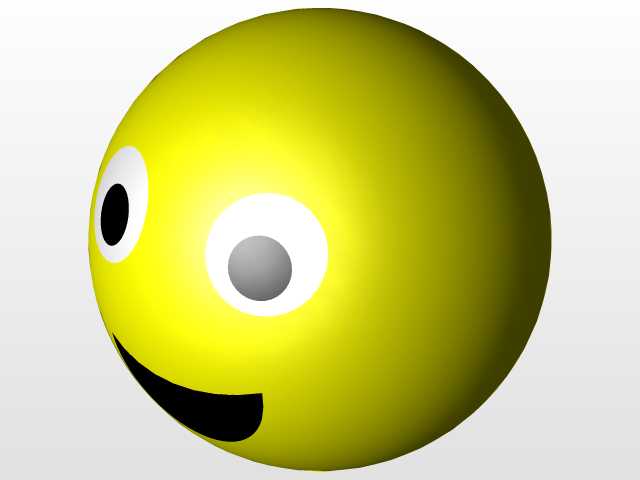

　　这类球形笑脸造型构件，常应用在商用美陈布置、儿童游乐设施配套装饰、文创周边产品开发以及主题活动道具制作场景中，不同尺寸的构件可适配桌面摆件、落地装置、墙面挂饰等多种安装需求。从结构设计角度看，整体采用正球形作为主体基础形态，球面做均匀光滑过渡处理，无尖锐棱角，避免使用过程中出现磕碰划伤的风险，底部设置小尺寸圆柱形支撑凸台，凸台直径控制在球体直径的八分之一左右，高度不超过10毫米，既可以保证摆件放置时的稳定性，又不会破坏整体球形的视觉完整性。面部表情区域采用凹陷嵌装结构设计，眼白部分为圆形浅槽，槽深控制在2毫米，黑色瞳孔部分在眼白槽基础上做二次下沉，下沉深度1.5毫米，形成自然的视觉层次，嘴部为弧形大开口槽，槽边做R1圆角过渡，

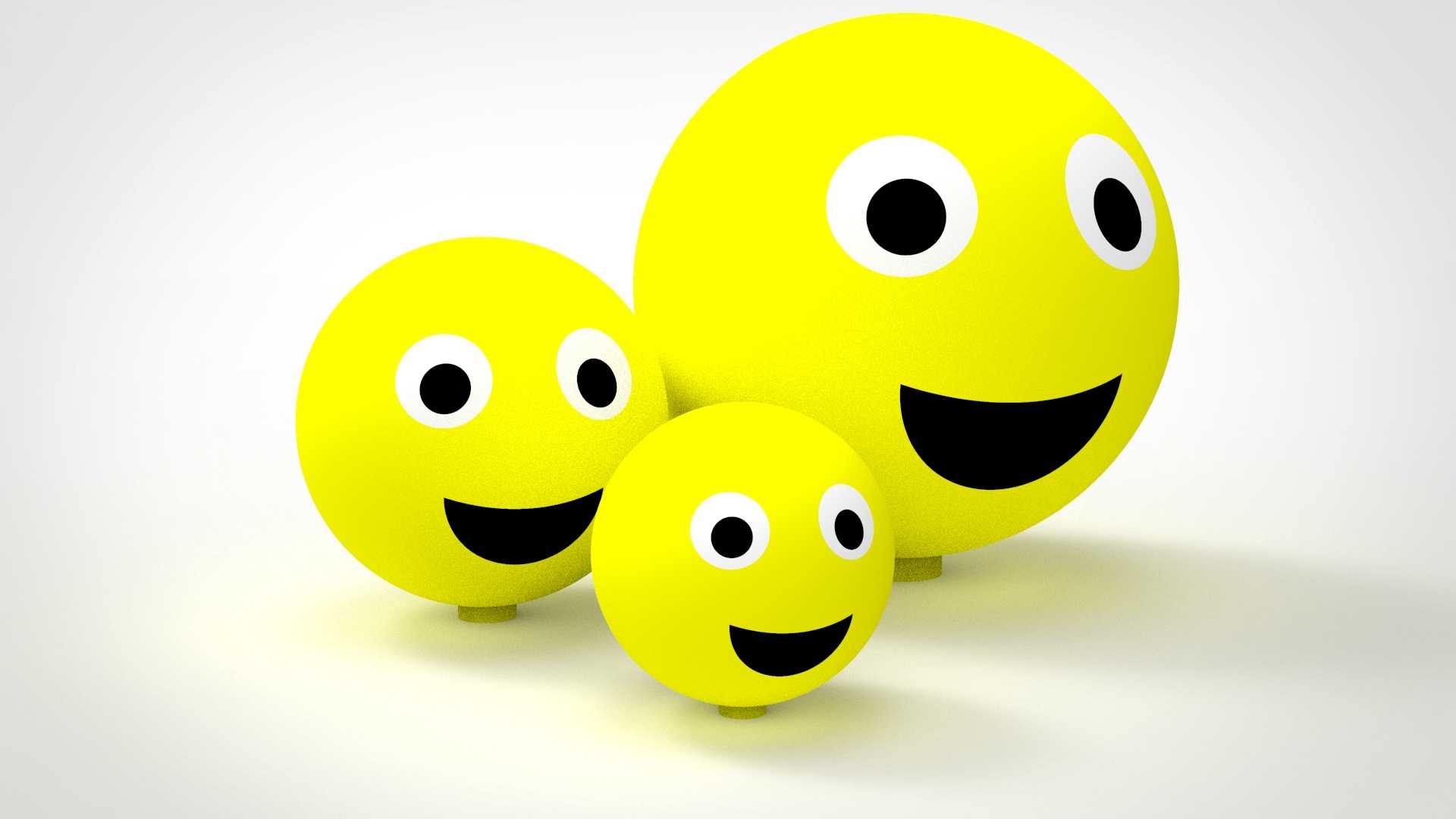

　　避免应力集中导致的结构开裂。设计过程中优先考虑曲面的连续性，整个球面采用G2连续曲面构建，保证后续渲染或者开模生产时表面不会出现棱线、褶皱等缺陷，三个不同尺寸的同系列造型采用参数化关联设计，调整球体直径参数时，面部特征、底部支撑凸台的尺寸会按照固定比例同步缩放，不需要重复绘制特征，大幅提升同系列衍生造型的设计效率。安装边界方面，最小尺寸的摆件球体直径控制在80毫米，适合桌面摆放，支撑凸台可直接适配常规直径60毫米的圆形配重底座，中型尺寸球体直径200毫米，可作为货架陈列装饰，底部凸台预留M4螺纹孔位，可通过螺丝直接固定在陈列台面上，最大尺寸球体直径400毫米，适合落地美陈使用，底部凸台设置三个均匀分布的安装孔，

　　可配合膨胀螺栓固定在地面基座上，也可加装滚轮组件实现移动展示需求。结构强度校核时，针对薄壁壳体版本的设计，壳体壁厚统一设置为3毫米，面部开槽位置做局部加厚处理，加厚区域壁厚达到5毫米，避免开槽位置出现壁厚不均导致的注塑缩痕，同时在球体内部对应支撑凸台的位置设置十字形加强筋，筋厚2毫米，筋高10毫米，提升支撑位置的承重能力，即使大尺寸版本承受成年人的侧向推力也不会出现底部断裂的情况。表面处理工艺适配性上，光滑球面设计可适配喷涂、水转印、电镀等多种表面处理工艺，面部不同颜色区域可通过分色喷涂或者嵌装预制色片实现，不需要复杂的二次加工，曲面的均匀曲率也保证了覆膜、贴纸等工艺操作时不会出现褶皱气泡。在游乐设施配套场景使用时，

　　材质选用软质PVC或者硅胶，整体邵氏硬度控制在60A左右，即使儿童碰撞也不会造成伤害，作为文创摆件使用时可选用ABS或者树脂材质，表面做哑光黄喷涂处理，还原卡通形象的视觉效果，作为商业美陈装置使用时可选用玻璃钢材质，表面做抗紫外线涂层处理，满足户外长期使用的耐候需求。设计时还考虑了内部扩展空间，球体内部预留了足够的空腔，可加装LED发光组件、小型发声模块，实现发光、播放音效的功能，空腔位置设置可拆卸的底盖，底盖与支撑凸台采用卡扣连接，方便后期更换电池或者维修内部电子元件，底盖与球体的配合面设置密封胶条槽，加装胶条后可达到IP65的防水等级，满足户外使用的防水需求。
