木质皮诺曹趣味传动玩具结构设计

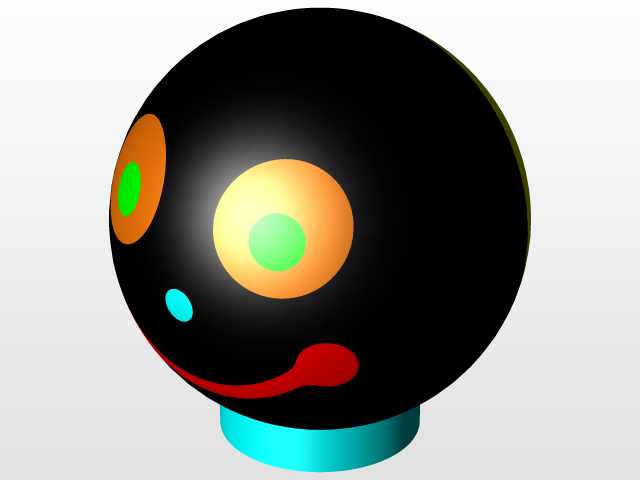

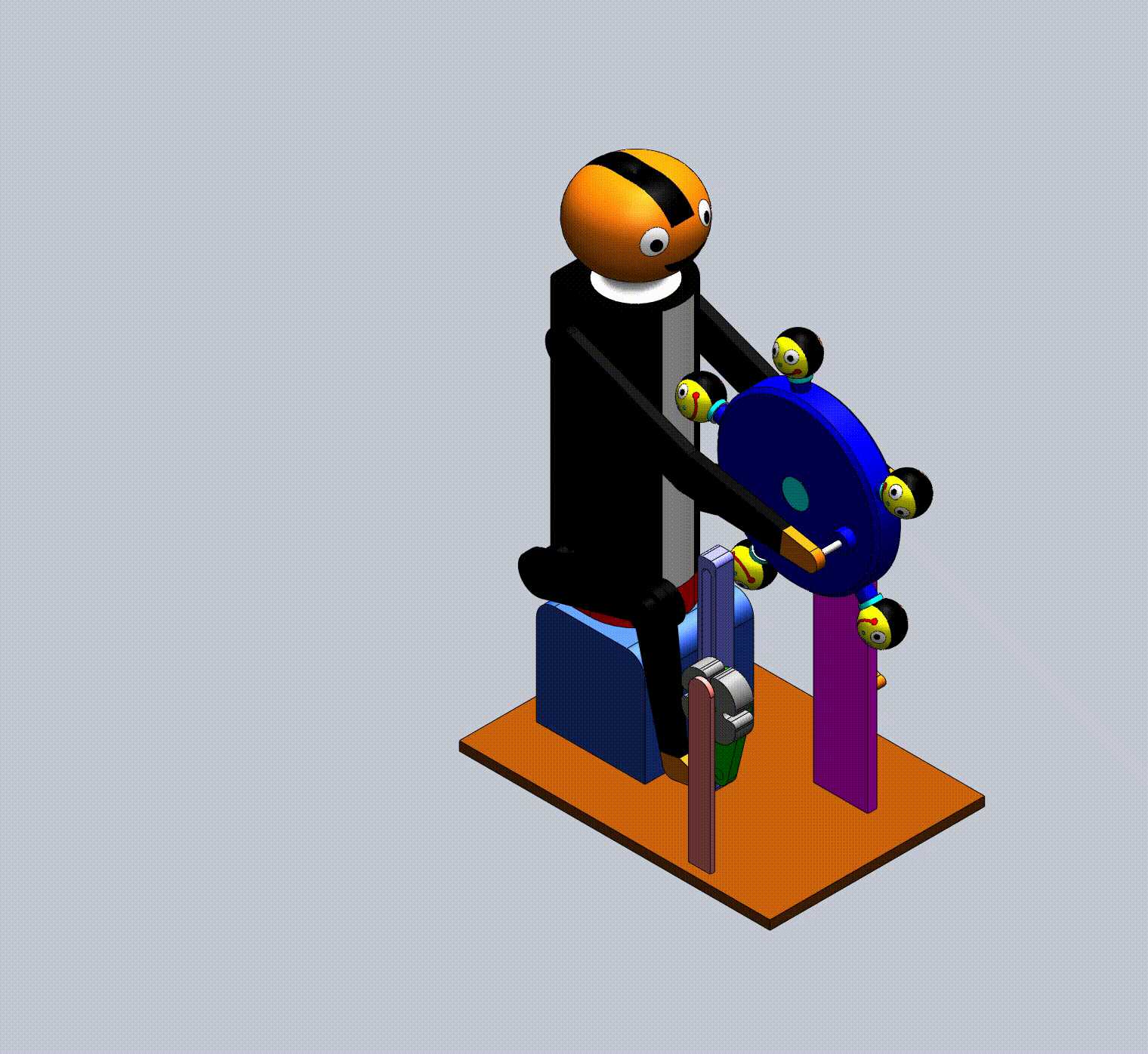

　　这款木质传动玩具的核心设计逻辑，是将经典童话形象皮诺曹与凸轮连杆传动机构做深度融合，区别于普通静态木质摆件，它通过手摇输入动力即可实现多组联动动作，既可以作为青少年机械原理启蒙的实操教具，也能作为文创市集的特色手作产品，适配亲子手工体验、科普展品陈列、桌面趣味摆件等多个场景。从实际功能落地来看，当使用者转动侧面的粉色轮盘时，内置的偏心凸轮会同步带动三组运动副：首先是皮诺曹主体的上下往复动作，模拟人物踩踏的动态效果，其次是轮盘周边分布的四个小型卡通头像会随轮盘转动做周期性的探出与收回，最后是底部的绿色齿轮组会带动垂直杆件做小幅摆动，所有动作的节拍完全匹配手摇转速，不会出现卡顿或动作脱节的问题。设计过程中优先考虑了木质材料的加工特性，

　　所有板材零件均采用等厚设计，适配激光切割的加工工艺，不需要复杂的曲面铣削工序，普通创客空间的加工设备即可完成全套零件的制作，零件之间的连接采用过盈配合加少量木质轴销固定，不需要额外的金属紧固件，装配难度控制在普通爱好者1小时内可完成的水平。安装边界方面，整套机构的底座为正方形木质平板，整体占用桌面面积不超过0.04平方米，垂直高度控制在200毫米以内，不需要额外的固定结构，直接放置在平整桌面即可稳定运行，转动轮盘的操作力不超过5牛，低龄儿童也可独立操作。结构设计上特意做了防夹手处理，所有运动部件的间隙都控制在3毫米以内，避免使用者手指误入运动副造成磕碰，外露的轮盘边缘做了R2的圆角打磨，没有尖锐棱角。传动路径的设计做了多级减速匹配，

　　手摇轮盘转动一圈，皮诺曹主体完成两次完整的上下往复动作，周边小头像完成一圈的循环探出，动作节奏舒缓连贯，不会出现转速过快导致的动作模糊。零件的公差配合预留了0.2毫米的木质材料膨胀间隙，适配不同地区的温湿度变化，避免梅雨季节零件发胀导致机构卡滞，所有木质零件的表面都可以直接做木蜡油涂装，不需要额外的表面处理工序，保留木质材料本身的质感。作为科普教具使用时，可以直接拆解展示凸轮传动、齿轮传动、连杆传动的基础原理，相比纯理论的教学模型，具象化的童话形象更能提升学习者的兴趣，作为桌面摆件时，连贯的动态效果也能起到舒缓情绪的作用，适配办公场景的桌面装饰需求。整套机构没有易损件，木质轴销的磨损量极小，正常使用情况下不需要频繁更换零件，维护成本极低。
