手持式工具外壳注塑成型模具结构

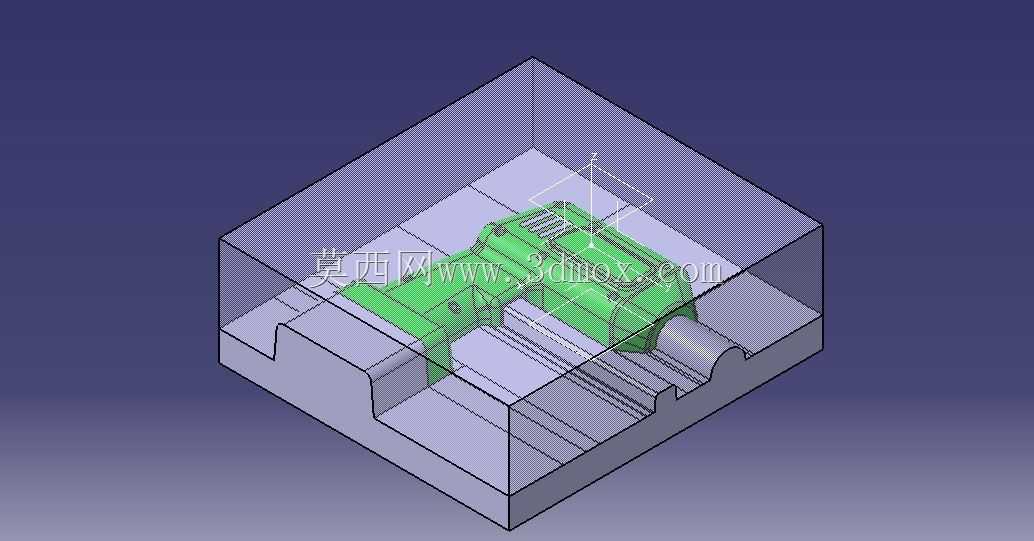

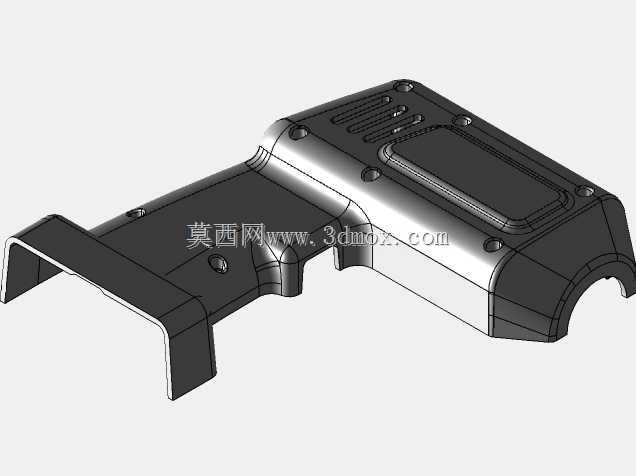

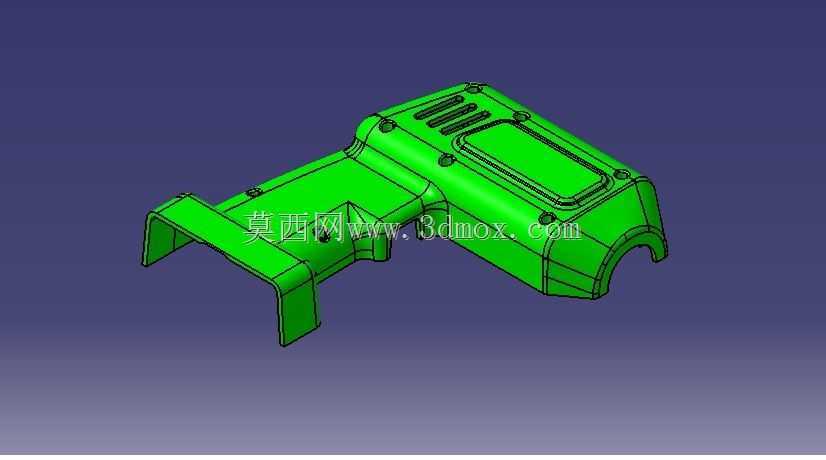

　　这套模具针对手持式电动工具的外壳类塑件开发，日常应用场景覆盖手持电钻、热风枪、电动螺丝批等便携动力工具的外壳批量生产环节，这类塑件因为需要兼顾握持手感、内部元器件容纳空间、装配卡扣定位精度，对模具的分型设计、抽芯结构排布有比较高的要求。从结构布局来看，模具采用单型腔排布，模腔轮廓完全贴合塑件的曲面外形，握持区域的圆弧过渡面在型腔加工时需要保证曲面连续性，避免成型后出现合模线错位、表面棱线凸起，影响操作人员握持的舒适度。设计过程中优先考虑了塑件的脱模角度，沿开模方向的外壁脱模斜度控制在1.5度到2度之间，内部加强筋位置的斜度适当加大到3度，避免顶出时出现筋位拉伤、发白的问题。针对塑件侧面的通孔与卡扣结构，模具设置了侧向抽芯机构，

　　抽芯行程刚好覆盖侧孔深度加2到3毫米的安全余量，既不会因为行程过长造成模具体积冗余，也能避免抽芯不足导致塑件侧孔边缘出现飞边。模架的安装边界完全适配常用的160吨卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径都匹配对应注塑机的射嘴参数，安装时不需要额外做过渡连接件，直接可以吊装上机调试。浇注系统采用侧浇口进料，浇口位置选在塑件非外观面的装配边缘处，成型后浇口残留可以在后续修边工序中快速去除，不会在握持外观面留下浇口痕迹。冷却水路围绕型腔、型芯分别做环形排布，水路距离模腔表面的距离保持在15到20毫米之间，相邻水路的间距控制在3倍水路直径，保证成型过程中模温均匀，避免塑件因为冷却速率不一致出现翘曲变形，尤其是手柄区域的薄壁位置，

　　冷却水流速做了针对性调整，防止局部过冷导致填充不足。顶出结构采用顶杆加推块组合的方式，在塑件内部的装配柱位置布置圆顶杆，在塑件边缘的刚性较好位置设置推块，顶出力分布均匀，不会在塑件表面留下明显的顶出痕迹，同时能保证开模后塑件稳定留在动模侧，避免粘定模造成取件困难。整套模具的导向机构采用导柱导套配合，导柱长度高出型芯最高点20毫米以上，合模时先完成导向定位再闭合型腔，避免合模过程中型芯型腔发生碰撞损坏。排气槽开设在型腔的填充末端，深度控制在0.02毫米，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会因为排气槽过深产生飞边。
