带绿色型芯的小型注塑成型模具结构

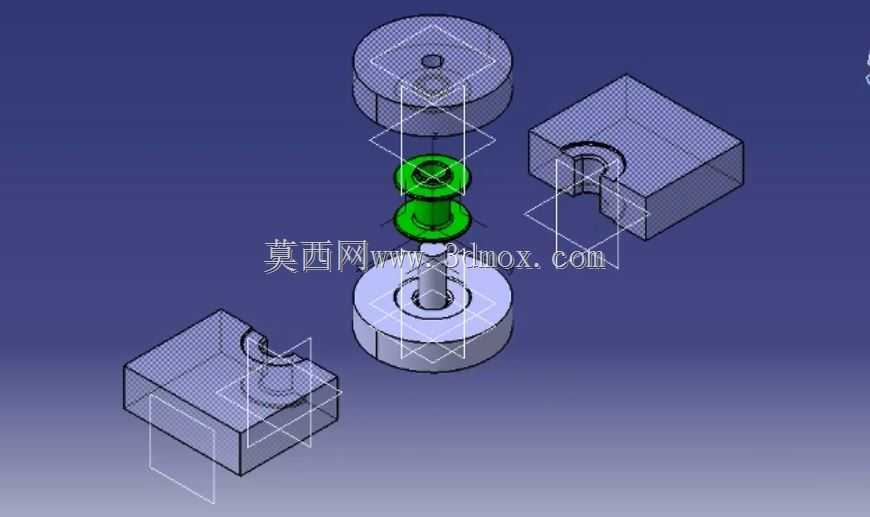

　　这套模具结构针对小型带法兰凸缘的回转类塑胶零件设计，日常多用于消费电子接插件、小型气动管路接头、家电旋钮类零件的批量注塑生产场景，适配卧式注塑机的标准模架安装接口，可直接匹配100吨级以下小型注塑机的装模尺寸边界。从结构拆分来看，整套模具采用一模一腔的布局设计，上下模分别设置整体式型腔镶件，两个侧方的滑块结构负责成型零件侧面的半圆弧卡槽特征，避免侧向倒扣导致的脱模卡滞问题；中间的绿色部件为独立型芯镶件，采用台阶式定位结构固定在下模模仁固定板上，型芯顶端设置小直径凸台，用于成型零件中心的定位孔特征，型芯与上下模腔的同轴度公差控制在0.02mm以内，避免成型后零件出现壁厚不均的偏心问题。设计过程中优先考虑了加工便利性与后期维护成本，

　　所有成型镶件均采用独立拆分结构，无需整体加工模仁板，单个镶件磨损后可单独更换，无需报废整套模仁；合模时依靠四个角的导柱导套实现精准定位，导套设置防尘密封槽，避免生产过程中塑料碎屑、粉尘进入导套磨损配合面，延长模具连续生产的使用寿命。脱模结构采用顶杆顶出设计，顶杆布置在零件法兰端面的均匀受力位置，顶出行程预留15mm的安全余量，避免顶出时零件受力不均出现顶白、变形问题；流道采用侧浇口进料，浇口位置设置在零件法兰边缘的非外观面，后续去除浇口后不会在零件可见面留下明显痕迹，满足外观件的表面质量要求。整套模具的闭合总高度控制在180mm以内，上下模的安装螺孔位置符合标准模架的排布规范，无需额外加工转接板即可直接装夹在对应规格的注塑机上；

　　冷却水路采用环形回路布置，分别在上下模腔、侧滑块内部设置独立冷却通道，水路距离成型面的距离保持在10-12mm区间，保证成型过程中模温均匀，减少零件冷却不均导致的翘曲变形问题，连续生产时的成型周期可控制在20秒以内，适配中小批量塑胶零件的高效生产需求。
