带双定位孔结构的注塑模具型腔组件

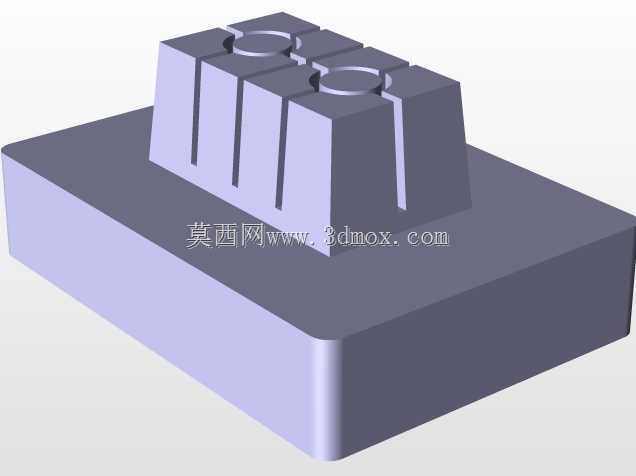

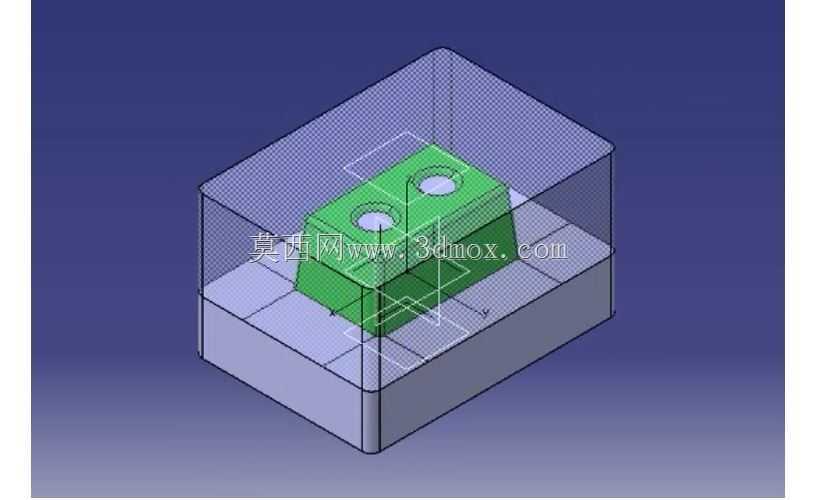

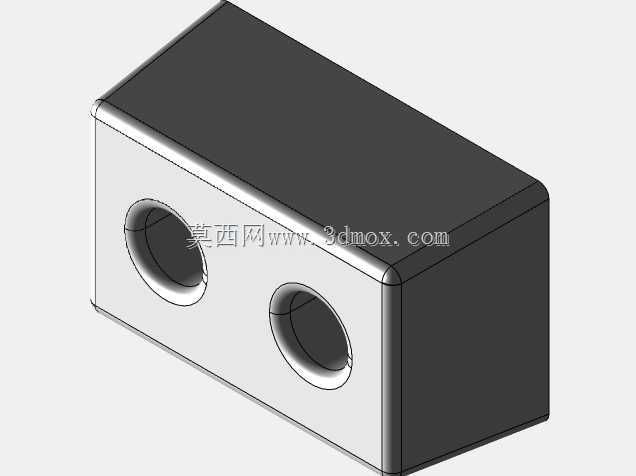

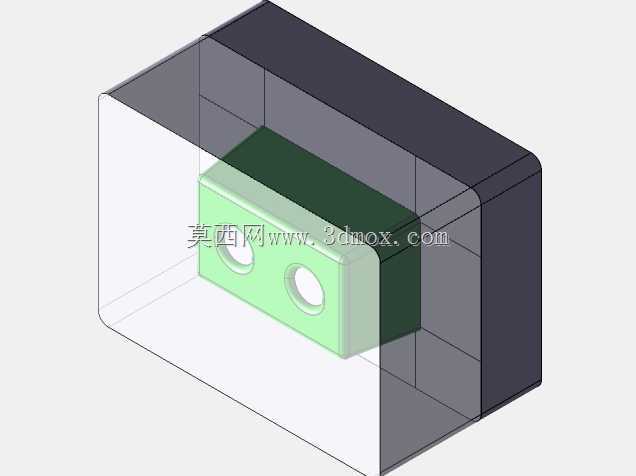

　　这套模具结构核心为带双圆形定位孔的成型型腔，嵌入标准模架框体内部，主要用于小型带柱位塑胶零件的注塑成型作业，常见于消费电子小结构件、家电接插件配套塑胶件的生产场景。从结构设计逻辑来看，型腔部分采用整体嵌入式布局，绿色标识的成型区域直接对应塑胶件的外轮廓形状，两个同轴定位孔一方面用于合模时与型芯侧的导柱配合保证合模精度，避免成型过程中出现错边、飞边缺陷，另一方面也可作为成型后顶出机构的辅助定位基准，保证顶出过程中型腔受力均匀，不会出现顶白、变形等成型问题。模架外围采用框式包容结构，成型区域完全处于模架内部的安装边界内，整体安装尺寸适配常用的150吨级小型注塑机拉杆间距，无需额外改装即可直接上机装夹，

　　装夹时可通过模架外侧的基准面快速找正，减少上机调试的辅助时间。从实际生产用途出发，这套结构的成型面做了均匀的脱模斜度处理，两个孔位的内壁粗糙度控制在Ra0.8以下，既可以保证塑胶熔体填充时的流动顺畅，也能减少脱模时的摩擦阻力，避免孔位出现拉伤、粘模的情况。设计过程中，型腔与模架的配合采用H7/m6的过渡配合，既保证装配后的定位精度，也方便后续维修时快速更换磨损的型腔镶件，不需要整体拆卸模架，降低生产维护的成本。成型区域的壁厚做了均匀化处理，避免注塑过程中因为冷热不均出现局部应力集中，延长模具的整体使用寿命，同时在型腔底部预留了冷却水道的安装空间，可根据实际生产的塑胶原料特性排布循环冷却回路，控制成型周期内的模具温度波动，

　　保证每模成型零件的尺寸一致性。双定位孔的位置度公差控制在0.02mm以内，合模时可自动校正型芯与型腔的同轴度误差，对于带精密安装柱的塑胶件来说，能直接保证成型后柱位的位置精度，减少后续二次加工的工序。模架的上下平面都做了平面度磨削处理，安装时可直接贴合注塑机的动定模固定板，不需要额外加垫调整，整体结构紧凑，没有多余的冗余设计，所有受力部位都做了圆角过渡，避免长期受注塑压力出现应力开裂的问题。
