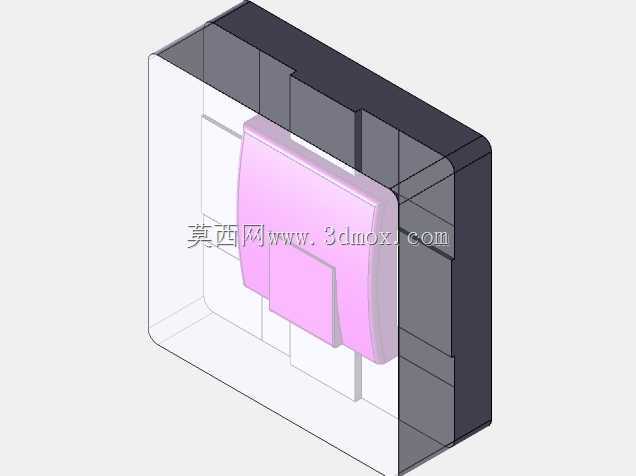

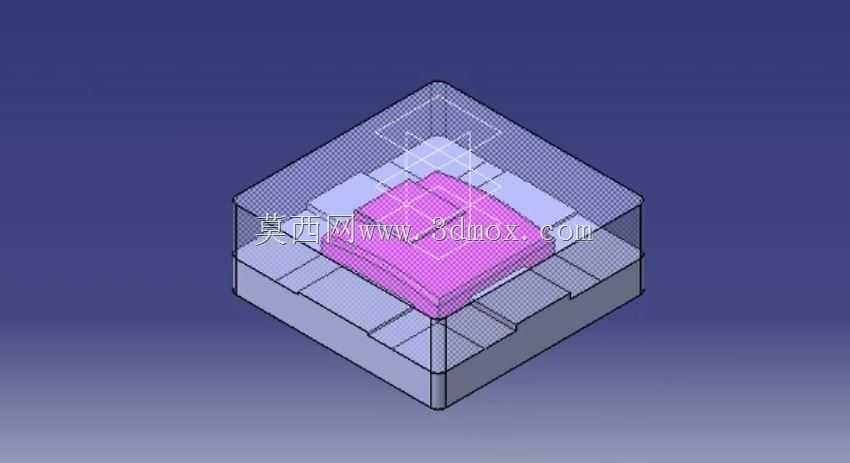

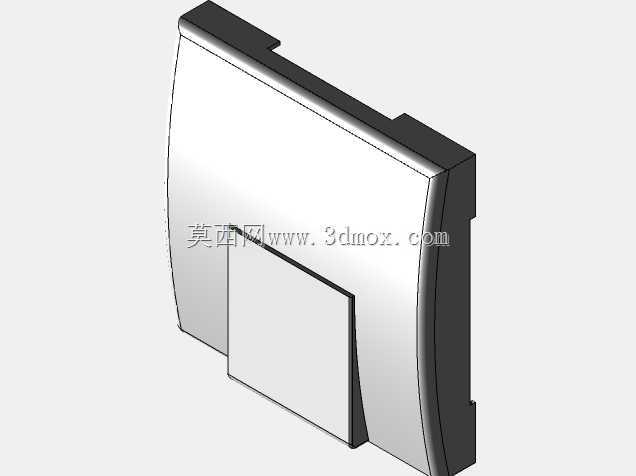

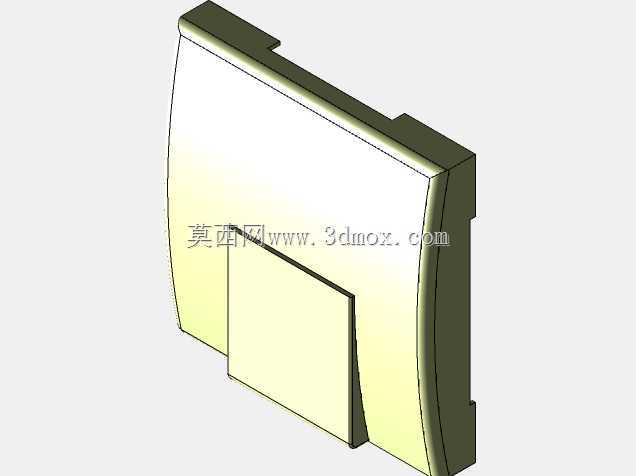

盒型塑胶件分模结构三维设计

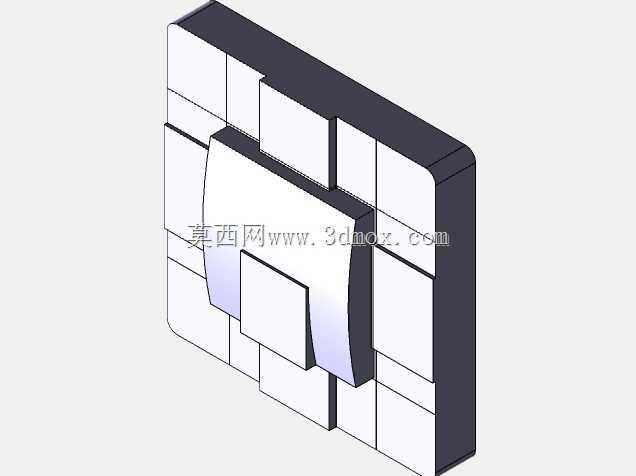

　　这套分模结构主要面向小型盒状塑胶件的注塑生产场景，适配卧式注塑机的安装接口，整体模架采用标准直身模胚布局，长宽尺寸控制在350mm×300mm区间，总闭合高度220mm，可直接适配锁模力120T级别的常规注塑设备，无需额外修改设备安装孔位。从结构设计逻辑来看，分型面选取完全贴合产品外侧最大轮廓线，避免了倒扣区域的侧向抽芯结构，整套模具采用两板模直浇口进胶方案，浇口位置设置在产品顶面中心区域，可保证塑胶熔体在型腔内的流动平衡，减少填充过程中产生的熔接痕、缺胶等成型缺陷。型芯部分采用整体镶拼结构，拆分出的小型成型镶块单独做热处理，硬度控制在HRC48-52区间，既保证了成型区域的耐磨性能，也方便后续量产过程中磨损部位的快速更换，

　　无需整体报废型芯部件。型腔侧预留了均匀的冷却水路布局，水路直径8mm，距离成型面的距离保持在15mm左右，相邻水路间距25mm，可保证成型过程中型腔表面温度均匀，将产品成型周期控制在合理区间，减少冷却不均带来的产品翘曲变形问题。顶出结构采用顶针+顶块组合的方式，在产品内部筋位对应的位置设置扁顶针，周边平整区域设置圆形顶针，顶出行程设置为40mm，可保证产品开模后顺利脱离型芯，不会出现顶白、顶穿等外观缺陷。导柱导套采用标准模架配套的精密导向件，配合间隙控制在0.02mm以内，合模过程中可保证型腔与型芯的对位精度，避免长期生产过程中出现分型面错位导致的产品飞边问题。排气槽开设在分型面的熔体填充末端，槽深0.02mm，宽度6mm，

　　可将型腔内的空气顺利排出，避免填充末端出现烧焦、困气等成型问题。整套结构的安装边界完全符合标准模架的装配要求，定位圈直径100mm，唧嘴球面半径SR19mm，可直接匹配常规注塑机的炮嘴对接尺寸，上机前无需额外做适配加工。在实际生产场景中，这套结构可适配ABS、PP、PC等多种常用塑胶原料的成型需求，通过调整冷却温度与注塑参数，可满足不同原料的成型工艺要求，适合小型电子外壳、收纳盒类塑胶件的批量生产场景。
