带定位基座的锥台型腔注塑成型模具

　　这套模具结构针对小尺寸锥台类塑胶件的批量成型需求开发，核心成型区域采用直身锥台型腔设计，能直接成型带竖直脱模斜度的中空塑胶构件，日常多应用在小型电子配件插接座、日化包装内衬定位套这类对内壁同轴度有明确要求的零件生产场景里。整套结构的安装基准落在下方矩形模架基座上，基座的平面度公差控制在0.02mm以内，能直接适配标准注塑机的动模固定板安装孔位，不需要额外加工过渡垫板，安装时只需对齐定位圈与机台射嘴中心，就能完成模架的初步定位，大幅减少上机调试的找正时间。

　　设计阶段优先考虑了脱模顺畅性，型腔周边预留的环形凸台结构，是用来配合定模侧的锁紧楔块，合模时能承受射胶过程中产生的侧向胀型力，避免长期生产后型腔偏移导致的塑件壁厚不均问题。型腔中心的顶出位置预留了标准顶杆安装孔，生产时可以搭配圆周分布的三根辅助顶杆，让塑件脱模时受力均匀，不会出现顶白、变形的缺陷，针对锥台内壁的成型精度，型腔的加工粗糙度控制在Ra0.8以下，不需要额外做抛光处理就能满足塑件的外观要求，减少后续的模仁表面处理工序。

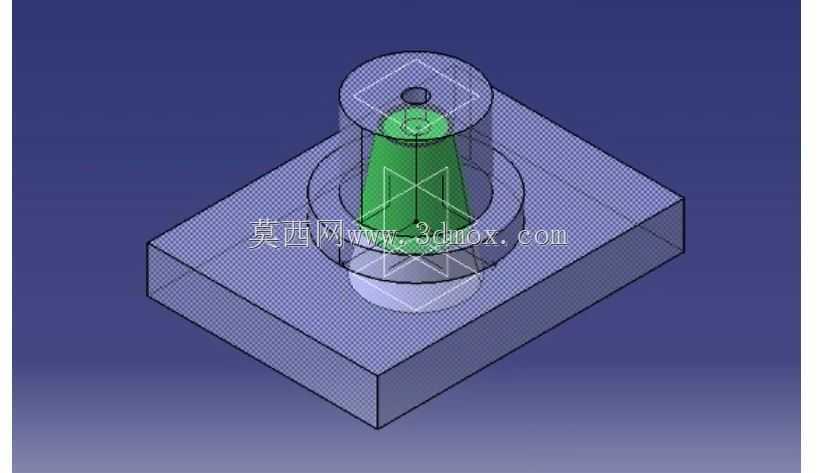

　　从结构布局来看，上方的圆柱形导向段直接和定模侧的导套配合，导柱的配合间隙控制在0.01mm以内，合模过程中能保证动定模的同轴度，避免出现错模导致的塑件飞边问题。模架基座的边缘预留了冷却水道的进出接口位置，生产时可以直接接入模温机管路，围绕型腔做环形循环冷却，让整个型腔区域的温度差控制在5℃以内，有效缩短塑件的冷却定型周期，提升单班生产效率。整套结构没有多余的复杂抽芯机构，整体结构紧凑，安装边界尺寸适配120吨级以内的标准卧式注塑机，不需要对机台做额外改造就能直接投入生产，日常维护时只需要定期检查导柱的润滑情况、锁紧楔块的磨损量，就能保证长期生产的稳定性，针对小批量试产场景，这套模架还可以快速更换模仁镶件，适配相近尺寸的锥台类塑件生产，减少重复开模的成本投入。
