带侧耳圆形塑件注塑成型模具结构

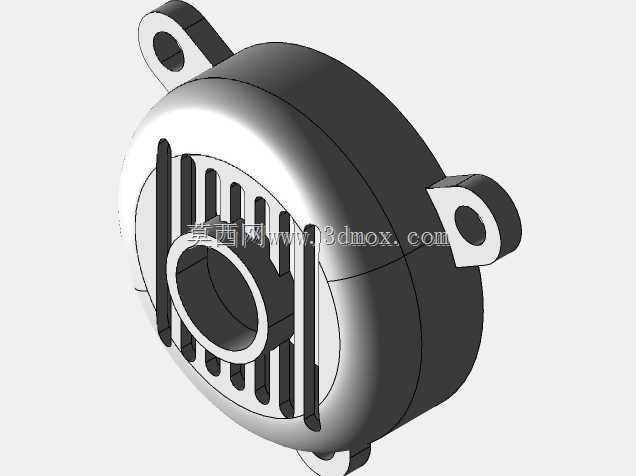

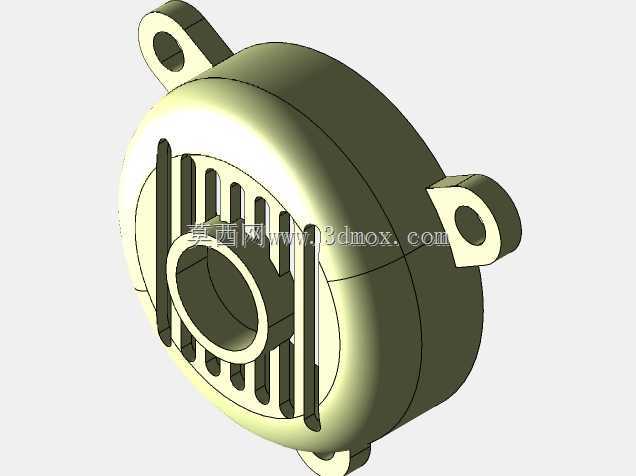

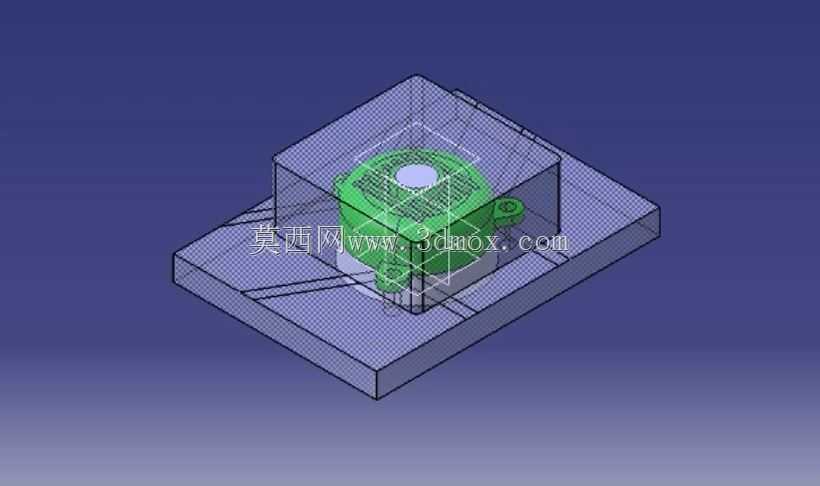

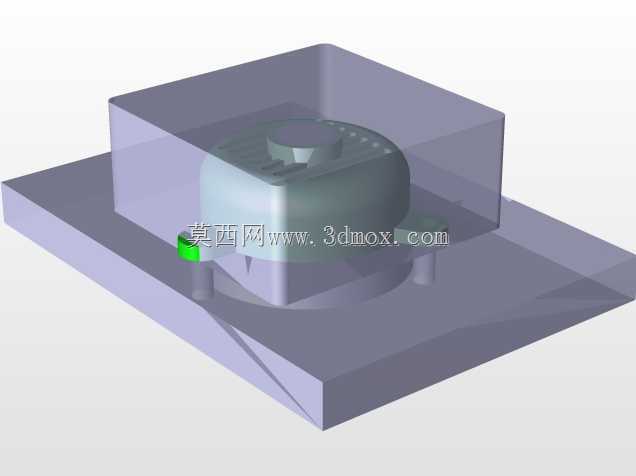

　　这套模具针对带侧部安装耳的圆形壳体类塑件开发，核心成型区域围绕塑件主体轮廓做了分层避让设计，定模侧直接成型塑件外表面的网格纹理与侧耳安装孔位，动模侧设置对应型芯成型塑件内部腔体结构，合模后型腔密封间隙控制在0.02mm以内，避免注塑过程中出现飞边缺陷。模架采用标准两板模结构，上下模板的导向柱布置在型腔四角，合模时导向段先进入配合孔，保证型腔与型芯的同轴度误差不超过0.03mm，防止成型后塑件出现壁厚不均的问题。从实际生产场景来看，这类模具多用于小型家电塑料壳体、工业传感器外壳类塑件的批量注塑生产，适配常规卧式注塑机的安装尺寸，模架四周的压板槽位置符合通用注塑机的装夹标准，上机时不需要额外加工转接板就能直接固定。

　　设计过程中优先考虑了成型后的脱模顺畅性，型芯表面做了0.5°的脱模斜度，侧耳位置的成型镶件做了单独的定位结构，避免开模时镶件移位导致塑件侧耳拉裂。浇注口设置在塑件顶部中心位置，熔融塑料进入型腔后可以沿着圆形侧壁均匀填充，减少熔接痕的产生，同时顶部进胶的方式也方便后续去除浇口凝料，不会在塑件外观面留下明显痕迹。冷却水道沿着型腔外围环形布置，进出水口设置在模架侧部，和注塑机的冷却水管路接口位置匹配，生产时可以保证型腔各区域温度均匀，将塑件成型周期控制在合理区间。模具的顶出结构采用均匀分布的顶杆，顶出点避开塑件的外观面与安装配合面，顶出时受力均匀，不会让塑件出现顶白、变形的问题。整套结构的安装边界完全符合标准模架的尺寸规范，上下模的开模行程预留了足够的取件空间，操作人员可以顺利取出成型后的塑件，不需要额外增设复杂的抽芯机构，在保证塑件成型精度的前提下，尽可能简化了模具结构，降低了加工与后期维护的成本。
