带型腔结构的端盖类注塑模具设计

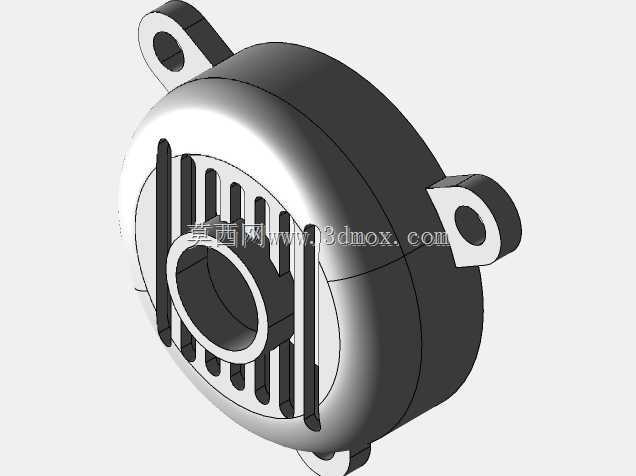

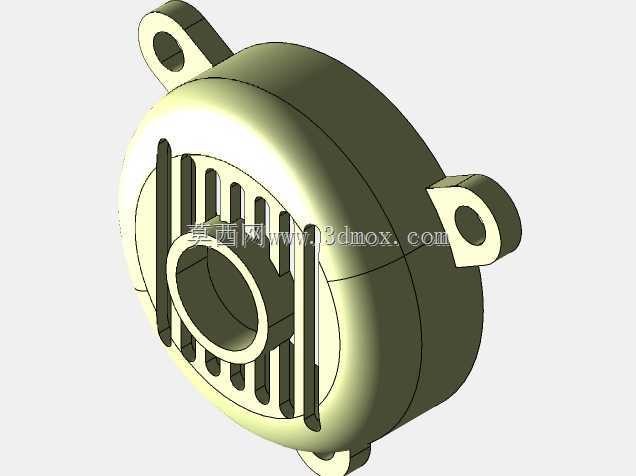

　　这套模具针对带侧凸结构的圆形端盖类塑件开发，日常应用场景覆盖小型机电壳体封装、泵阀端盖防护、家电传动部件护罩等批量注塑生产环节，核心用途是通过合模、注射、保压、冷却、开模顶出的完整工序，一次成型带中心安装孔、侧边固定耳的塑件，避免后续二次机加工带来的装夹误差与工序成本浪费。

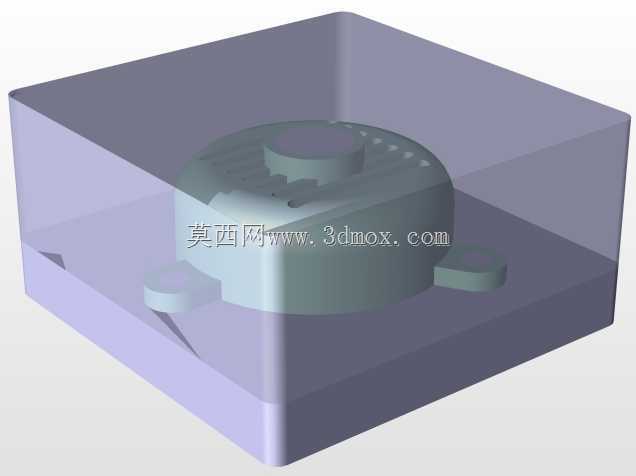

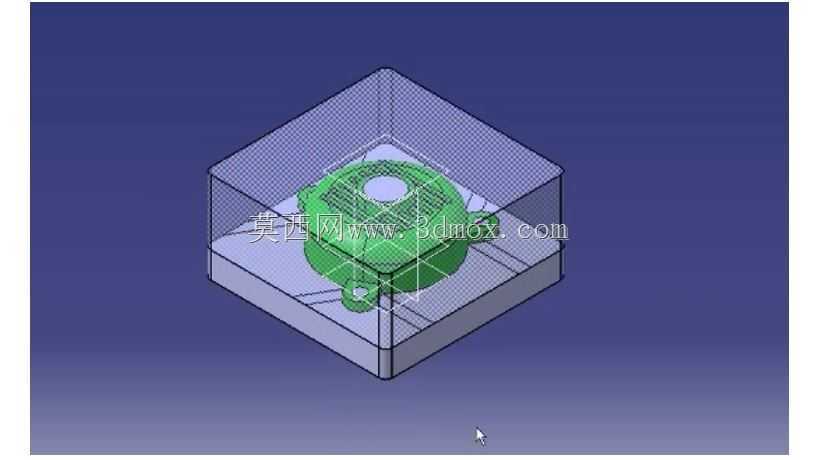

　　设计阶段优先考虑塑件的脱模顺畅性，针对侧边带凸耳的结构特征，模腔布局采用单腔居中排布，确保注射过程中熔料从中心进胶点向四周均匀填充，减少熔接痕在安装耳位置的生成概率，避免成型后塑件安装位强度不足的问题。模架选用标准方体模坯，上下模合模面设置环绕型腔的密封止口，防止注射过程中出现飞边溢料，减少后续塑件去毛刺的工作量。

　　型腔部分直接围绕塑件外形做等距偏移生成，预留均匀的收缩余量，针对塑件中心的通孔特征，采用上下模对碰的型芯结构，避免单侧长型芯出现注射偏移导致孔位同轴度超差。冷却水道围绕型腔做环形排布，距离型腔壁的距离保持均匀，确保冷却过程中型腔各部位温度差控制在合理区间，减少塑件冷却不均带来的翘曲变形，尤其是侧边安装耳位置，特意增设了局部冷却回路，避免厚壁位置出现缩痕影响装配精度。

　　安装边界上，模架整体为规则立方结构，上下模的安装基准面做了平面度公差约束，可直接适配常规卧式注塑机的模头装夹尺寸，顶出机构采用均匀分布的顶杆布局，顶杆位置避开塑件的外观面与安装配合面，顶出过程中受力均匀，不会顶穿或顶白塑件。导向结构采用标准导柱导套配合，合模时可自动校正上下模的同轴度，避免长期生产过程中出现型腔错位导致塑件尺寸超差。排气槽开设在型腔末端的熔料汇合位置，深度控制在不溢料的合理区间，可快速排出型腔内的空气，避免塑件出现缺胶、气泡等成型缺陷。
