立式多层板复合结构注塑模具装配结构

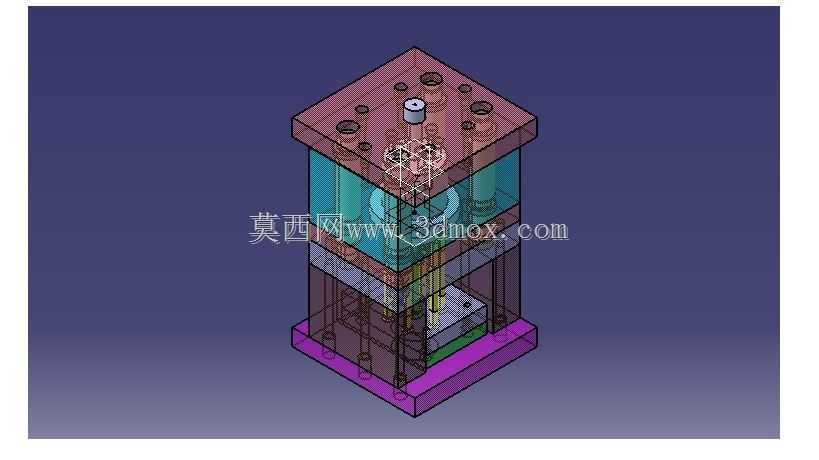

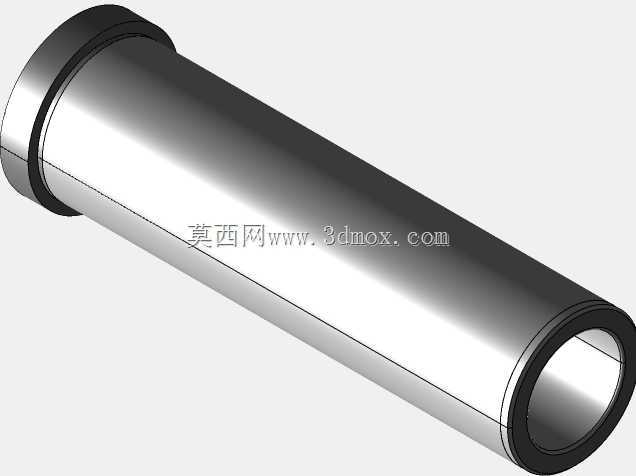

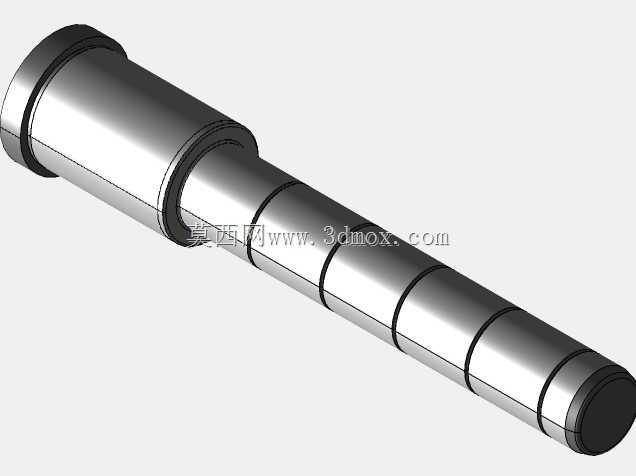

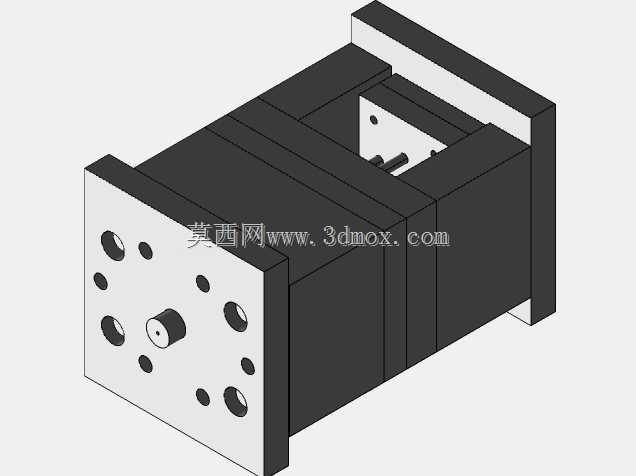

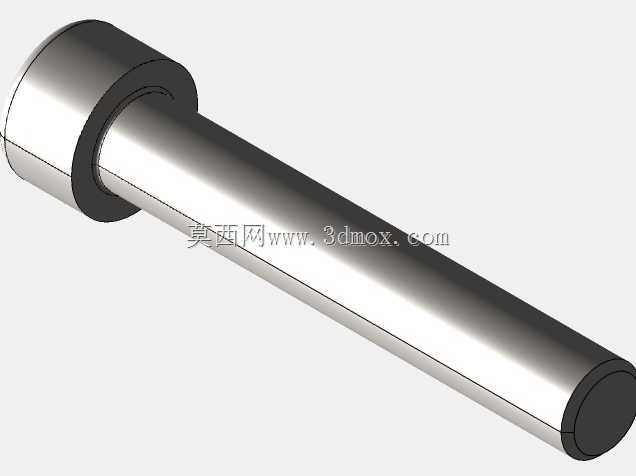

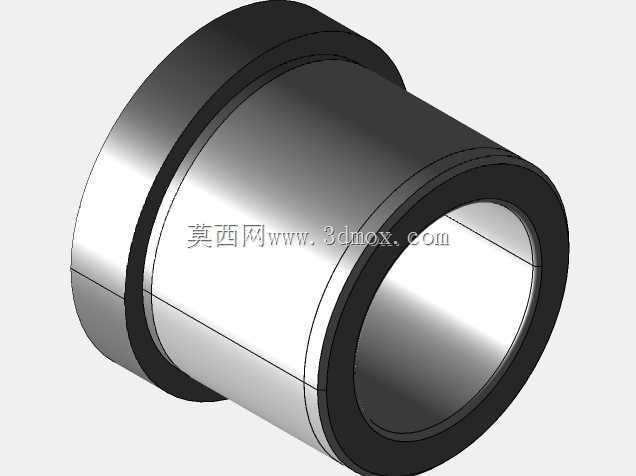

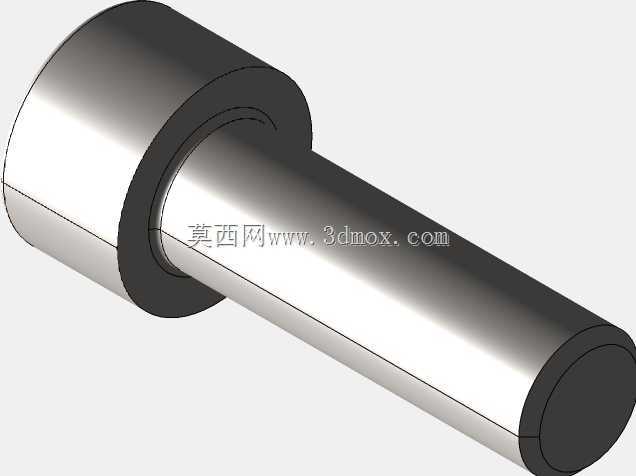

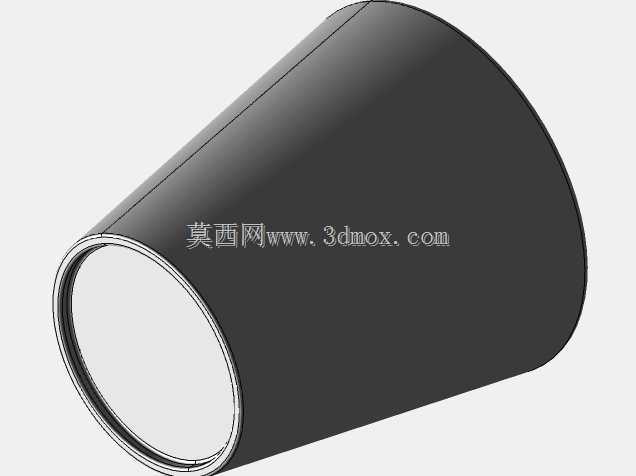

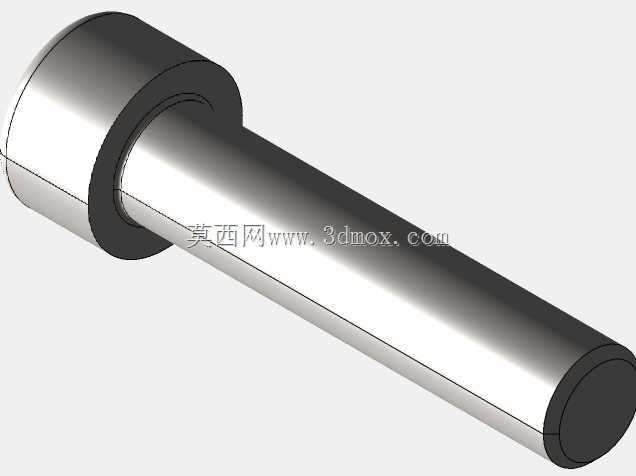

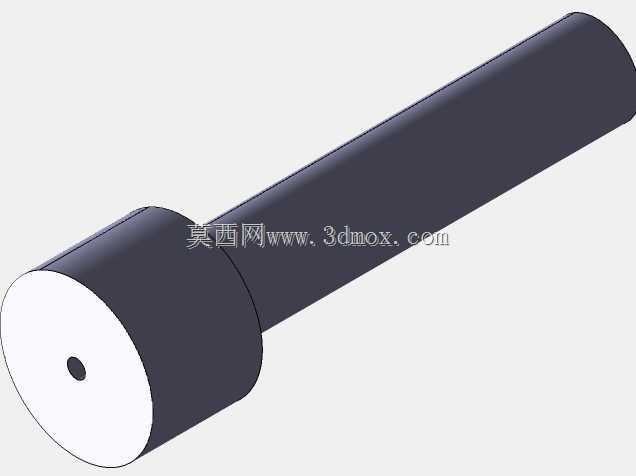

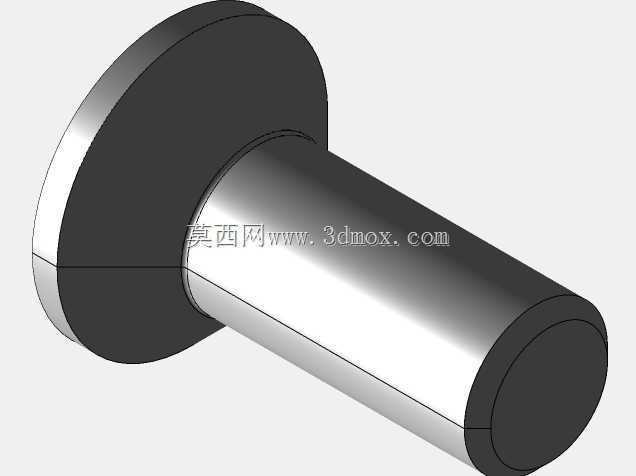

　　这套立式叠层结构的模具，主要面向小尺寸精密塑胶件的批量注塑生产场景，常见于消费电子接插件、小型家电结构件、医用耗材配件的成型工序，适配常规卧式注塑机的安装工位，安装时需匹配设备的哥林柱间距、定位圈尺寸与顶出杆行程参数，模架整体采用方正的叠层布局，底部通过底板锁附在注塑机动模侧安装面，顶部定模侧面板对齐机台射嘴中心，整体安装边界无外凸异形结构，吊装与装夹过程可直接适配常规机台的码模槽位，无需额外制作过渡转接板。从结构设计逻辑来看，整套模具采用标准两板模衍生的多层导向布局，四根圆周均布的导柱贯穿上下所有模板，合模过程中通过导柱与导套的精密滑配保证动定模的同轴度，避免合模错位导致的型腔啃伤、产品飞边问题；内部型腔区域采用镶拼式模仁结构，

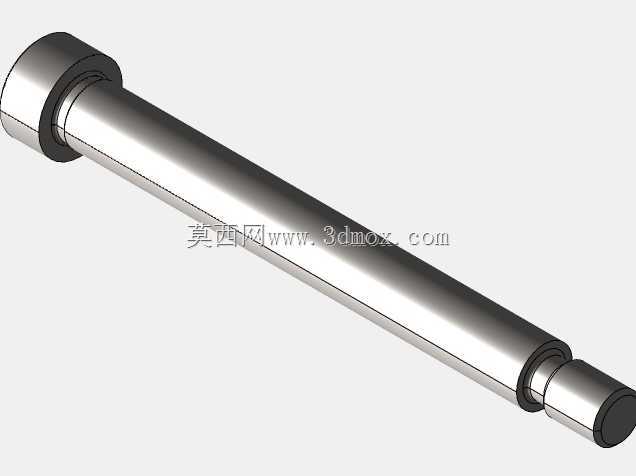

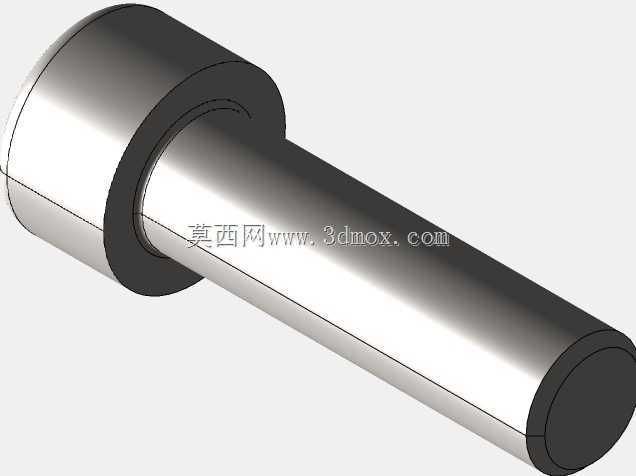

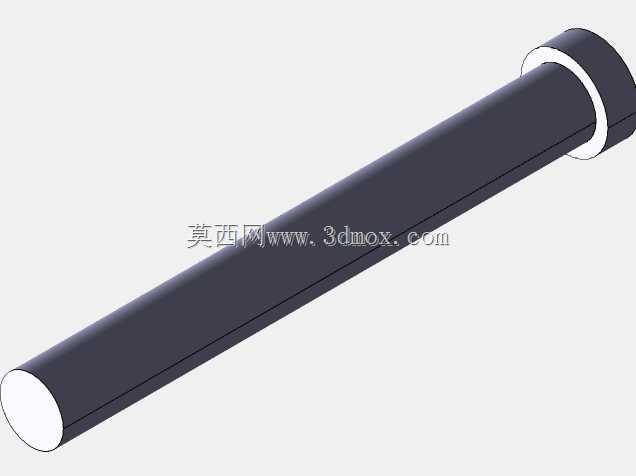

　　既方便后续根据产品改型快速更换模仁镶件，也能在模仁局部磨损后单独拆装修补，无需整体报废模架，大幅降低后期维护成本。顶出机构布置在动模侧的模脚空间内，采用顶针板带动均匀排布的顶针实现产品脱模，顶针位置避开产品的外观面与配合装配面，防止顶出痕迹影响产品后续的装配与表面处理工序；冷却回路采用分层环绕布置，在定模侧、动模仁区域分别设计独立的冷却水通道，成型过程中可通过恒温冷却水快速带走型腔内的熔融塑胶热量，缩短产品冷却定型周期，保证整模不同区域的温度均匀性，避免产品因冷却不均出现收缩翘曲、尺寸超差的问题。整套模具的各模板之间采用内六角螺丝锁附，定位销做精准定位，拆装过程中可按照标准模架的拆装顺序逐层拆解，对于刚接触注塑模结构的设计人员来说，

　　这套结构完整展示了从定模进料、型腔成型、冷却保压到动模顶出的全流程结构逻辑，可作为小型精密注塑模设计的参考范本，建模过程中所有配合面均预留了合理的公差间隙，导柱导套的滑配面、顶针与顶针孔的配合面都按照实际加工的工艺要求做了间隙设定，完全符合实际模具生产加工的装配要求，不存在无法落地的理想化结构设计。
