多层板结构注塑模具三维设计

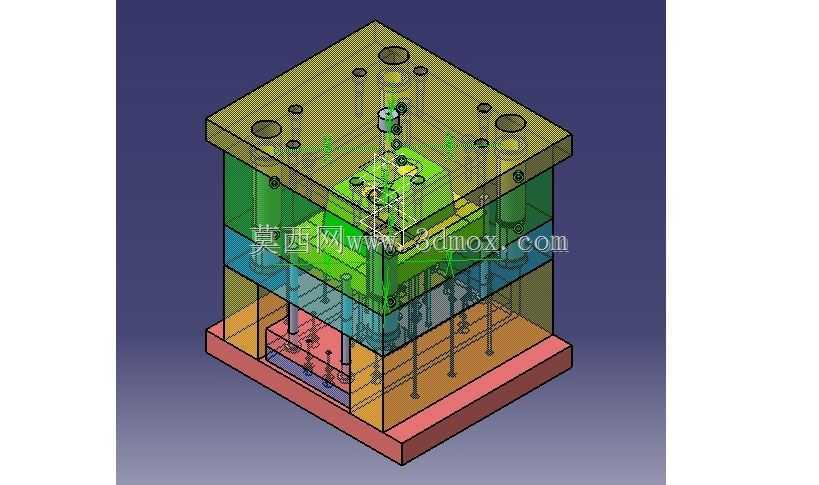

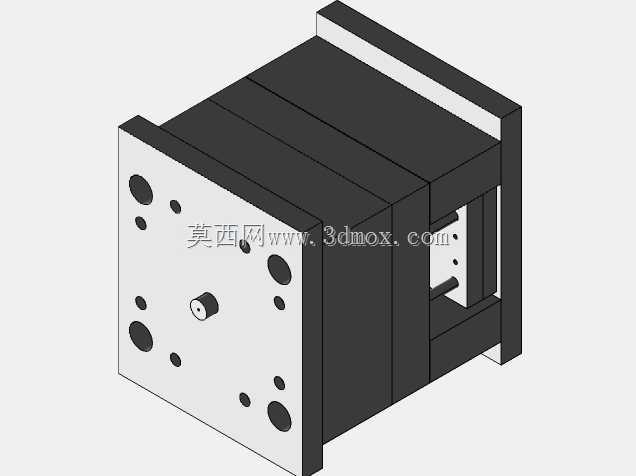

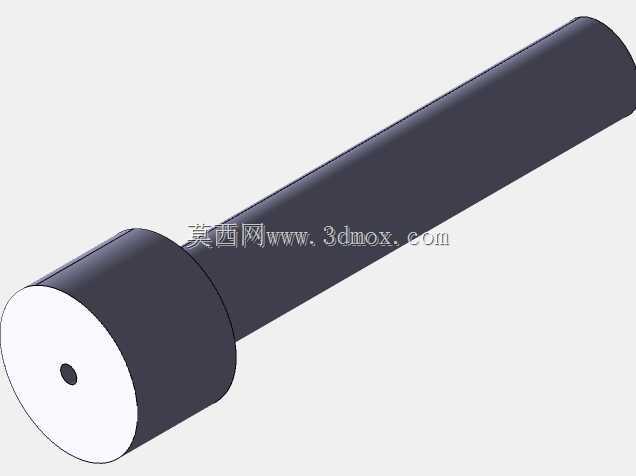

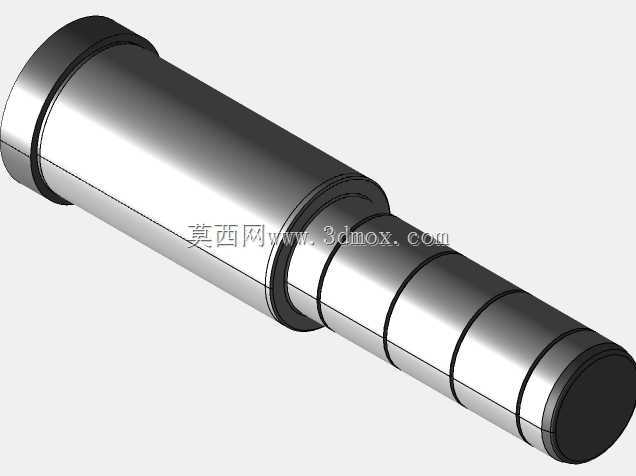

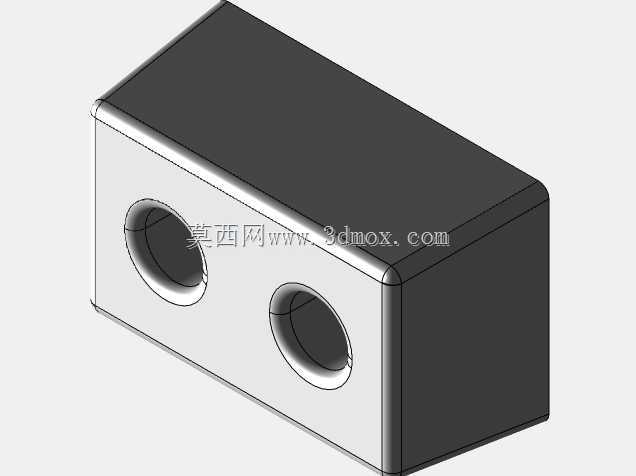

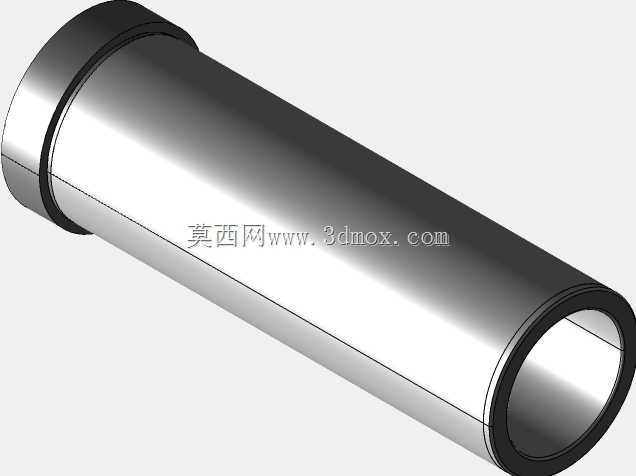

　　这套多层叠装结构的注塑成型模具，主要面向中小型热塑性塑料件的批量注塑生产场景，适配常见的卧式注塑机安装工位，可用于消费电子外壳、小型家电结构件、工业接插件等塑胶制品的成型作业。整套模架采用标准三板式叠层布局，从下到上依次设置动模座板、顶出机构安装层、动模板、型腔固定板、定模板、定模座板，各层板件通过导柱导套实现精准合模导向，导向部件沿模架四角对称布置，合模过程中可承受最大程度的偏载力矩，避免型腔错位导致的塑件飞边、尺寸超差问题。

　　设计阶段优先考虑了成型过程的温度均匀性，在型腔与型芯周边均匀排布循环冷却水道，水道距离成型面的距离保持在水道直径的1.5-2倍区间，既保证冷却效率又避免水道过近导致的成型面温度不均，减少塑件翘曲变形风险。顶出机构采用顶针与推板结合的组合式顶出方案，针对塑件的不同结构区域匹配对应的顶出元件，薄壁区域采用扁顶针增大接触面积，避免顶白、顶穿缺陷，平整结构区域采用圆形顶针均衡顶出力，开模后顶出板通过注塑机的顶杆驱动，可实现塑件与流道凝料的同步自动脱落，适配自动化生产流水线的取件需求。

　　浇注系统采用点浇口进料结构，设置在定模板侧的流道板内，开模过程中可自动拉断浇口，无需后续人工修剪浇口工序，浇口位置选择在塑件的非外观面区域，避免浇口痕迹影响塑件外观质量。整套模具的安装边界匹配200吨级以内卧式注塑机的拉杆间距、定位圈尺寸与喷嘴接口规格，动定模座板上开设的安装螺孔、定位槽均符合通用注塑机的安装标准，无需额外改装即可快速上机调试。各模板之间设置了精密的定位销钉，保证多次拆装后模架的重复定位精度，易损的导套、顶针等部件均采用标准件规格，后期维护更换无需定制加工，可有效降低生产运维成本。模具的合模行程、开模距离参数经过匹配计算，可保证开模后塑件与流道有足够的取件空间，同时不会超出注塑机的最大开模行程限制，适配连续化批量生产的作业要求。
