波纹管成型注塑模具结构设计方案

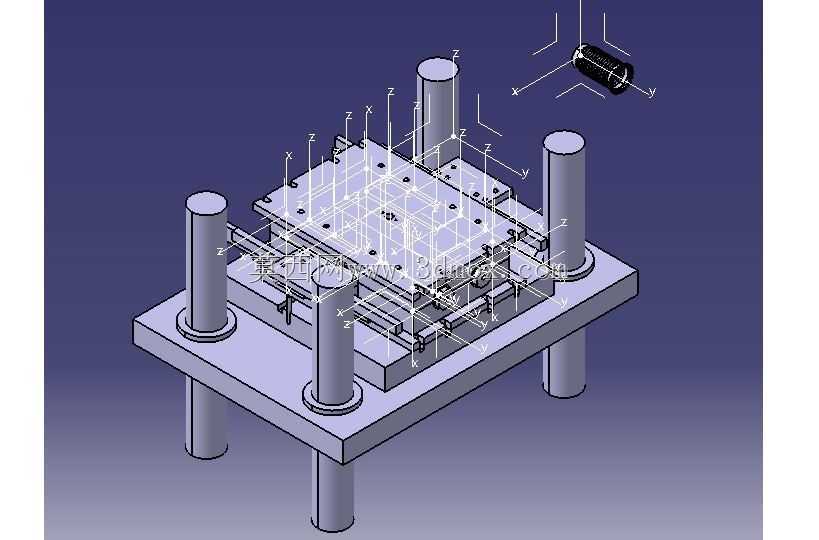

　　这套模具主要针对带环形波纹结构的塑料管材类零件注塑成型开发，适配市政给排水、家电线束护套、汽车线路防护等场景下的小口径波纹管批量生产需求，成型后的零件依靠环形波纹结构可实现任意角度弯曲，同时保持轴向抗拉强度，满足复杂布线、管路敷设场景下的柔性安装要求。整套模具采用标准两板模架结构，四根独立导柱分布在模架四角，导柱与导套采用H7/f6间隙配合，合模过程中可实现动定模的精准对位，避免合模错位导致的型腔啃伤、零件飞边超差问题，导柱长度设计超出型芯最高分型面25mm，确保合模时导向机构先于型腔接触，保护成型零件不受磕碰损伤。

　　成型部分的型腔与型芯围绕波纹管的环形波纹特征做拆分设计，分型面设置在波纹结构的轴向中部分型线上，避免倒扣结构导致的脱模卡滞，型芯部分采用分体镶拼结构，每一段波纹成型环单独加工后拼装固定在型芯底座上，既降低了深腔波纹结构的加工难度，也方便后续磨损后单独更换镶件，减少模具维护成本。浇注系统采用侧浇口进料，浇口位置设置在波纹管端部的平直安装段，避免浇口痕迹残留在波纹功能段影响零件弯曲性能，流道截面采用圆形设计，减少熔体充模过程中的压力损失，保证长筒型零件充模时料流前沿均匀推进，避免缺胶、熔接痕缺陷。

　　冷却回路围绕型腔、型芯做环绕布置，型腔部分采用直通式冷却水孔沿模架边缘环形排布，型芯部分采用中心隔水片式冷却结构，确保成型过程中型芯与型腔温度均匀控制在60-80摄氏度区间，减少零件冷却不均导致的翘曲变形，冷却水路距离成型面的距离保持在15-20mm，既保证冷却效率，也避免距离过近导致成型面出现水迹温差痕。脱模结构采用顶针板带动的推管脱模方式，推管作用在波纹管端部的平直端面，避免顶出力直接作用在薄壁波纹段导致零件顶白、变形，顶出行程设计时预留10mm安全余量，确保零件完全脱离型芯后再落下，不会出现脱模卡滞带料问题。整套模具的安装尺寸适配市面上160吨规格的卧式注塑机，模架长宽尺寸控制在350mm*400mm范围内，闭合厚度280mm，满足注塑机的最大模厚、最小模厚安装边界要求，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴SR15的尺寸，上机安装时无需额外做适配修改。
