工业级注塑模具分层结构三维设计方案

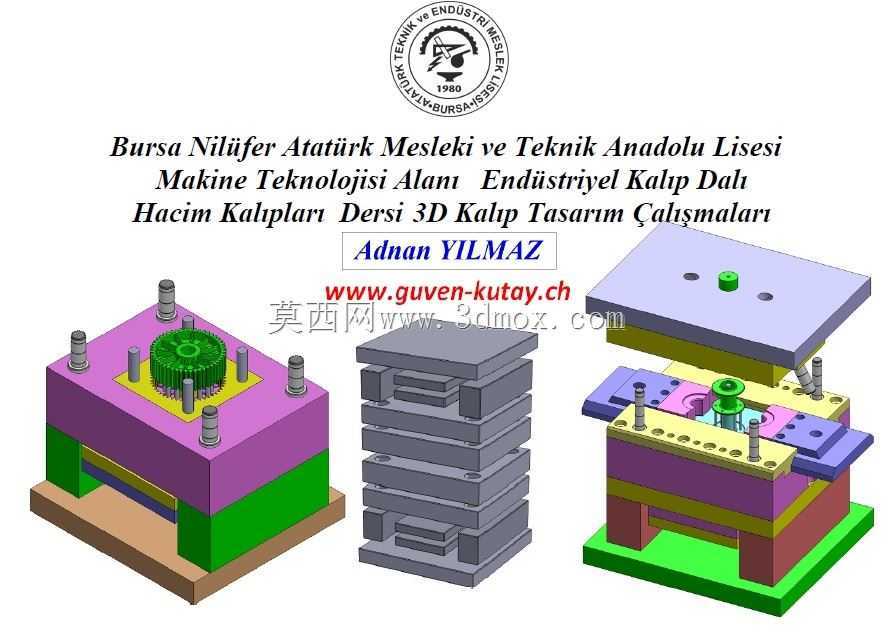

　　这套模具结构主要面向批量塑胶零件的注塑成型生产场景，适配卧式注塑机的安装接口，可直接用于带中心孔类回转塑胶制件的量产加工，日常应用覆盖家电塑胶配件、小型工业传动塑胶件、日用塑胶结构件的生产环节，能适配常见的PP、ABS、PC等通用热塑性塑胶原料的成型工艺要求。从结构拆分来看，整套模具采用标准两板模基础架构，模架部分选用标准叠层式模胚结构，上下模固定板、支承板、顶出面板、顶出底板的厚度匹配对应锁模力设备的承压要求，导柱导套布置在模架四角，合模时的导向精度可控制在0.02mm以内，避免合模错位导致的型腔啃伤问题。型腔部分采用整体嵌入式镶件设计，核心成型区域对应制件的外齿形结构与中心安装柱结构，镶件材质预留了淬火硬化的加工余量，

　　可在量产前做表面氮化处理提升耐磨性能，减少长期生产后的型腔磨损导致的制件尺寸超差。浇注系统采用侧浇口进料形式，浇口位置选在制件外缘非装配面区域，成型后浇口残留痕迹不影响制件后续的装配使用，流道截面采用梯形设计，兼顾塑胶熔体的流动效率与凝料的脱出便利性，减少充模过程中的压力损失。冷却回路采用环绕式布置，在型腔镶件与型芯镶件内部均设计了直通式冷却水道，水道距离成型壁面的距离控制在15-20mm区间，保证成型过程中型腔各区域温度均匀，避免制件出现局部缩痕、翘曲变形的缺陷，缩短成型周期。脱模机构采用顶杆顶出结构，顶杆布置在制件的加强筋、外缘实体位置，避免顶出力作用在制件薄壁区域导致顶白、顶穿问题，

　　回程杆配合复位弹簧实现开模后的顶出板自动复位，合模时可通过定模分型面的压合实现二次精准复位，避免顶杆突出分型面造成的压模事故。整套模具的安装边界匹配200吨级以内卧式注塑机的拉杆间距、定位圈尺寸与喷嘴接口尺寸，定位圈采用标准100mm直径规格，浇口套球面半径匹配通用注塑机喷嘴的R尺寸，安装时无需额外做接口改装，上下模的锁模螺孔位置符合标准模架的安装尺寸规范，吊装孔布置在模架两侧的平衡位置，方便模具上机时的吊装对位。设计过程中充分考虑了量产维护的便利性，所有易磨损的导套、顶杆、浇口套均采用标准件规格，生产过程中出现磨损可直接快速更换，无需额外非标加工，减少设备停机维护的时间成本，分型面的排气槽开设在型腔末端的熔体最后填充位置，排气深度控制在0.02mm以内，既可以快速排出型腔内的空气，避免制件出现烧焦、缺胶缺陷，又不会产生飞边问题。
