蜗杆式多腔注塑成型模具结构

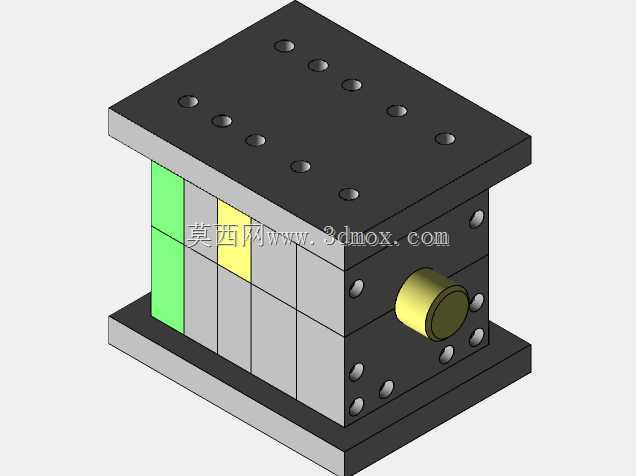

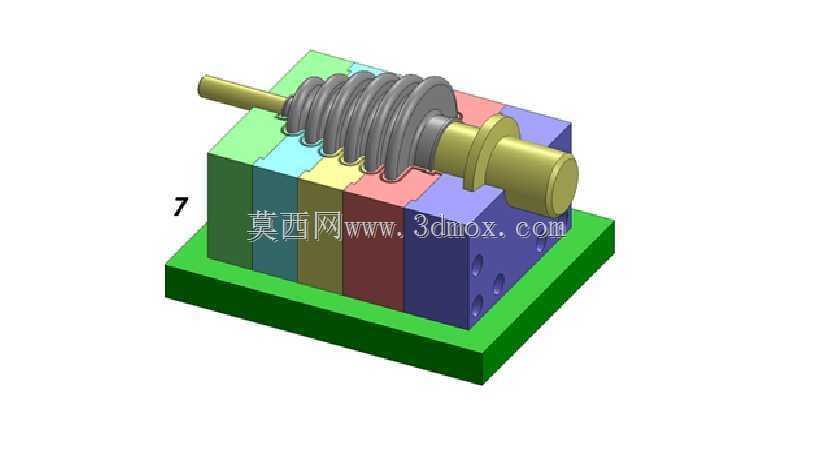

　　这套模具针对带轴向螺旋特征的小型注塑件量产需求设计，采用侧置蜗杆传动抽芯结构，解决了螺旋内凹或外螺纹特征塑件脱模时的旋转同步问题，避免强制脱模造成的塑件拉伤、变形缺陷，适配日常小型带螺纹结构塑件的批量注塑生产，常见于小家电塑料配件、文具连接部件、小型工业塑料紧固件的成型工序。从结构布局来看，模架采用标准龙记模架为基础改装，下模部分设置多组独立镶块式型腔，单副模具可同时成型7件同规格塑件，型腔镶块采用分块式拼接设计，不同颜色标识的镶块对应不同成型区域，既方便加工时的单独精修，也能在局部型腔磨损后快速更换镶块，减少模具整体返修成本。侧置的蜗杆抽芯机构通过开模动作的直线动力驱动旋转，带动各型腔内部的螺纹型芯同步回转退出，

　　抽芯行程匹配塑件螺纹段的轴向长度，抽芯过程中各型芯的旋转扭矩通过蜗杆的螺旋升角均匀分配，避免单组型芯受力不均出现卡滞。设计过程中重点考虑了安装边界的适配性，模架整体长宽尺寸匹配常用120吨级卧式注塑机的拉杆间距，模具总厚度满足注塑机的最小模厚要求，定位圈尺寸适配注塑机定模板定位孔，浇口套球面半径与注塑机喷嘴球面半径匹配，避免射胶时出现溢料问题。冷却水路沿各型腔镶块周边环形布置，进出水接口设置在模具动定模侧的基准面位置，避开注塑机的顶出、锁模干涉区域，保证成型过程中型腔温度均匀，减少塑件冷却不均导致的翘曲变形。顶出机构采用顶板顶出结构，顶杆位置对应塑件的非外观面区域，避免顶出痕迹影响塑件外观质量，各顶杆的顶出行程统一校准，保证顶出时塑件受力均匀，不会出现顶白、顶穿缺陷。整套结构的合模定位采用精密导柱导套配合，同时在抽芯机构侧设置额外的定位锁块，保证合模时螺纹型芯与型腔的同轴度，避免长期生产后出现抽芯机构偏移导致的塑件同轴度超差问题。
