带双侧把手圆形多孔注塑成型模具结构

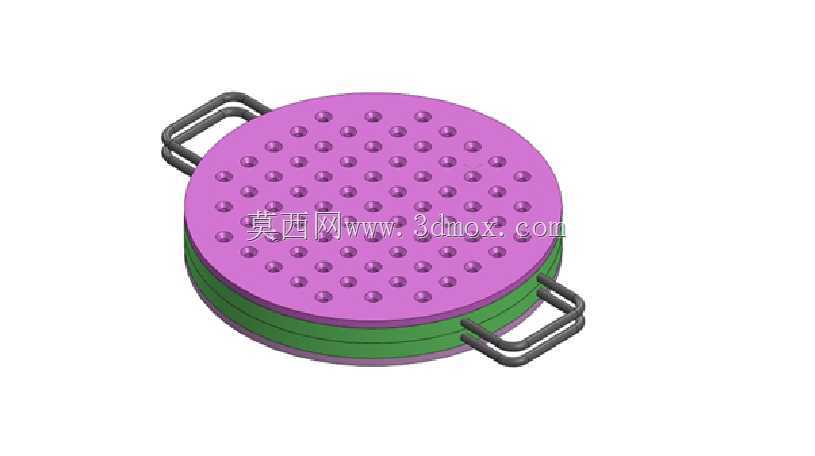

　　这套圆形多孔注塑模具主要面向小尺寸带密集凸点结构的塑料件批量注塑生产场景，常见于民用塑料沥水配件、小型防滑垫基材、多孔过滤塑件的成型工序，在日用品注塑加工、小型工业塑料配件生产车间的卧式注塑机上适配使用。从结构设计来看，模具采用圆形对称布局，模腔成型面均匀排布数十个半球形凸点结构，对应塑件表面的凹点/凸点阵列，这类阵列结构在设计时需要重点考虑进胶平衡性，避免圆形模腔边缘与中心区域的填充速度差导致的塑件缺胶、飞边问题，同时凸点的脱模斜度需要控制在合理区间，防止顶出时凸点结构被拉白、断裂。模具两侧设置的金属质感把手结构并非成型部件，而是模具拆装、模架转移时的施力结构，日常模具上机调试、下机维护时，

　　操作人员可握持两侧把手完成模架的吊装对位、拆分清理动作，相比无把手的同规格圆形模具，拆装效率提升明显，也能避免搬运过程中手滑磕碰模腔成型面。模具采用双层叠合的分型结构，上层紫色区域对应定模侧的成型面，直接接触注塑机射嘴来完成熔胶填充，下层绿色区域为动模侧，内置顶出机构对应的安装位，分型面贴合精度直接决定塑件的飞边控制水平，设计时圆形分型面的平面度公差需要控制在0.02mm以内，避免合模时出现溢料。从安装边界来看，圆形模架的外径尺寸适配200吨级以内的卧式注塑机拉杆间距，安装时无需额外改装注塑机模板，直接通过压块即可完成模架固定，两侧把手的外伸尺寸不会超出注塑机安全门的开合范围，不会干涉设备的正常运行。在冷却水路设计上，

　　圆形模腔采用环形水路布局，围绕多孔成型区域均匀布置冷却水道，保证整个圆形模面的冷却温度差控制在5℃以内，避免塑件因冷却不均出现翘曲变形，尤其是密集凸点区域的冷却效率直接影响成型周期，合理的水路排布可以将单模成型周期压缩15%左右。顶出结构采用多顶针均匀排布的方式，对应塑件的非成型面区域，顶针位置避开凸点结构的正下方，防止顶出时在塑件外观面留下顶针痕迹，同时顶出行程设置为塑件高度的1.2倍，保证塑件可以顺利从动模腔脱落，不会出现粘模问题。日常生产维护时，拆开分型面即可直接清理成型面的残留塑料、排气槽的积垢，两侧把手也可以作为拆分动定模时的受力点，无需额外使用撬棍撬动分型面，避免损伤模腔边缘的封胶面。
