小型圆盘式塑料注塑成型模具结构

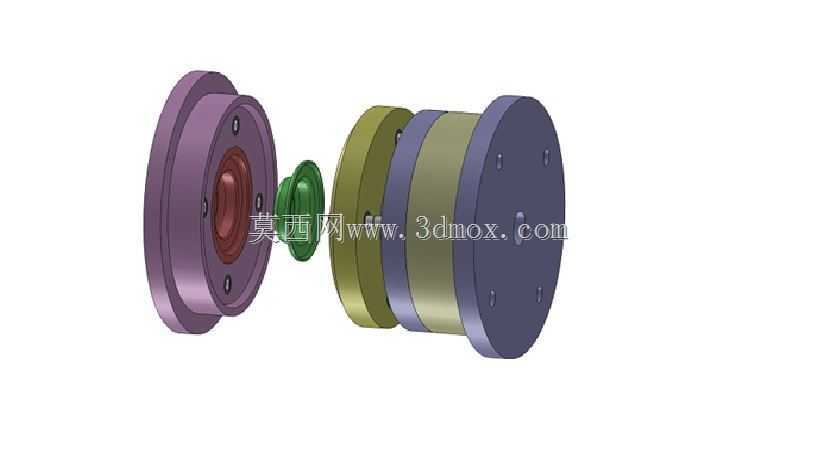

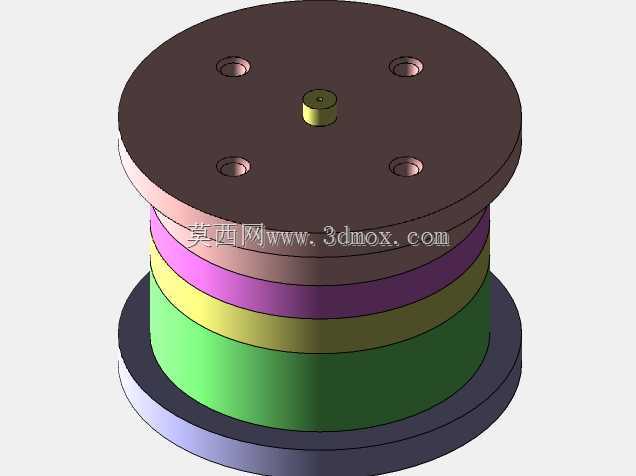

　　这套圆盘类塑料件注塑模具，主要面向小尺寸轴对称塑料零部件的批量注塑生产场景，常见于电子接插件外壳、小型密封端盖、仪表旋钮类塑件的成型工序，适配卧式注塑机的安装接口，可直接配套常规规格的注塑机料筒与锁模机构使用。从结构拆分来看，模具采用单分型面两板模结构，定模侧设置定位圈与浇口套，直接对接注塑机喷嘴，熔融塑料通过浇口套进入分流道后，从中心浇口注入型腔，这种中心进胶的方式对于轴对称圆盘类塑件来说，能保证充模过程中料流在型腔内的流动路径长度一致，避免出现熔接痕偏移、填充不足或者塑件翘曲变形的问题，成型后塑件的圆周方向收缩率均匀，尺寸一致性更好。动定模的模架部分采用标准法兰式安装结构，定模侧的安装法兰直接与注塑机定模板贴合定位，

　　动模侧通过连接法兰与注塑机动模板固定，安装时无需额外加工定制适配压板，可直接通过螺栓完成锁紧固定，安装边界适配常规100吨锁模力以下的小型卧式注塑机模板尺寸，模架整体闭合后的总厚度符合对应机型的模厚调节范围，开模行程预留足够的顶出空间，保证成型后塑件可以顺利从动模型芯上脱出。模具的成型零件部分，定模型腔采用整体镶套结构，直接嵌入定模板的安装槽内，型腔表面做抛光处理，保证成型后塑件的外表面光洁度满足外观要求；动模型芯同样采用镶件式结构，与动模板采用H7/m6的过渡配合，保证同轴度精度，避免成型后塑件出现偏心、壁厚不均的问题。冷却系统采用环形水道布局，分别在定模镶套外侧与动模芯内部设置循环冷却水路，冷却水在环形水道内循环流动时，

　　可以均匀带走成型过程中塑料传递的热量，保证型腔各区域温度一致，缩短塑件的冷却定型时间，提升单批次生产的成型效率，同时避免因局部温度差导致的塑件内应力集中问题。顶出机构采用顶板顶出结构，开模后动模侧的顶板带动顶管动作，均匀作用在塑件的内圈边缘位置，顶出力分布均匀，不会在塑件表面留下明显的顶出痕迹，也不会因为顶出力不均导致塑件顶出变形。整套模具的导向定位依靠导柱导套组件实现，导柱设置在动模侧，导套嵌入定模板内，合模时导柱先进入导套完成动定模的精准对位，避免合模过程中出现型腔错位，保证成型塑件的尺寸精度。在实际生产场景中，这套模具可以适配PP、ABS、PC等多种常用热塑性塑料的成型需求，通过更换不同的型腔镶件，还可以快速适配同系列不同尺寸的圆盘类塑件生产，减少模架的重复投入成本，适合中小批量的多规格塑件生产场景。
