长条型钣金冲压成型模具结构

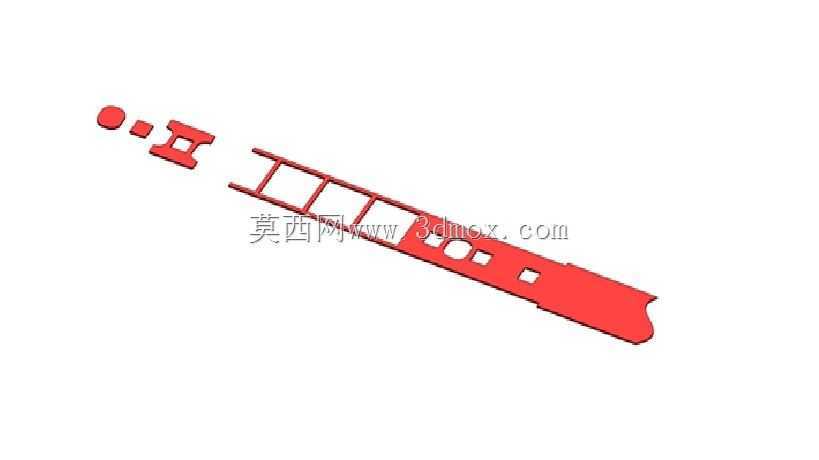

　　这套钣金成型结构主要应用于长条类薄金属五金件的批量冲压加工场景，常见于消费电子五金配件、小型家电结构件、通讯设备内支撑件的生产环节，适配常规开式机械压力机的安装接口，可直接固定在标准模架上完成连续冲压作业。从结构设计逻辑来看，整体采用分体式镶拼布局，对应长条工件上的不同特征做独立工位拆分，最左端的圆形冲头负责工件端部定位孔的冲裁，紧邻的小型凸台结构完成工件端部的小凸包压型，中间工字形的成型块负责工件端部的异形轮廓折弯与局部加强筋压合，后续的多组方形镶块依次完成长条工件上的栅格状镂空冲裁、不同规格的异形孔冲切，最末端的成型结构负责工件尾部的圆弧轮廓落料与边缘压毛边处理，所有工位沿送料方向直线排布，适配条料连续送进的冲压工艺，

　　减少单工序模反复定位带来的尺寸误差。设计过程中充分考虑了薄钣金冲压的回弹特性，所有折弯成型位置都预留了0.1-0.2mm的回弹补偿量，冲裁刃口做了小角度斜口处理，降低冲裁力的同时减少工件断面的毛刺高度，安装边界上整体模座长度适配常规400mm行程压力机的工作台面安装尺寸，宽度方向预留了足够的导柱导套安装空间，上下模合模时的导向精度依靠模架自带的导柱结构保证，不需要额外增加外置导向组件。实际生产过程中，这套结构可配合自动送料机实现连续无人化冲压，单冲程即可完成一个完整工件的全部成型工序，成型后的工件平面度控制在0.1mm以内，所有安装孔的位置度公差可满足IT8级精度要求，不需要后续额外的校形工序即可直接进入下一环节的装配流程。

　　针对长条工件易出现的送料偏移问题，在每个工位之间都设置了小型弹性侧压块，保证条料送进过程中始终贴紧送料基准边，避免孔位偏斜、轮廓错位的问题，成型位置的卸料采用弹性卸料板结构，弹簧力均匀分布在工件成型区域周围，避免卸料过程中工件出现翘曲变形。
