墙面安装式带座支撑固定支架结构

　　这类带底座的墙面支撑支架，多应用在工业车间管线排布、小型设备壁挂固定、工装辅助工位的构件挂载场景中，核心作用是在垂直墙面与被支撑物件之间建立刚性连接，将挂载物件的静载荷、运行过程中产生的动载荷均匀传递到墙面基体上，避免挂载件出现下坠、偏移、振动松脱的问题。

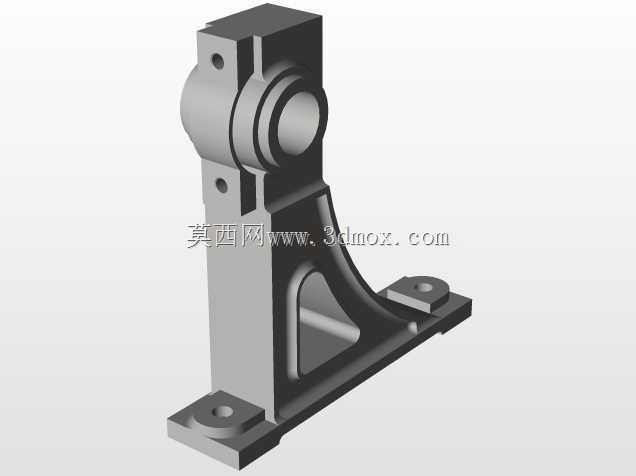

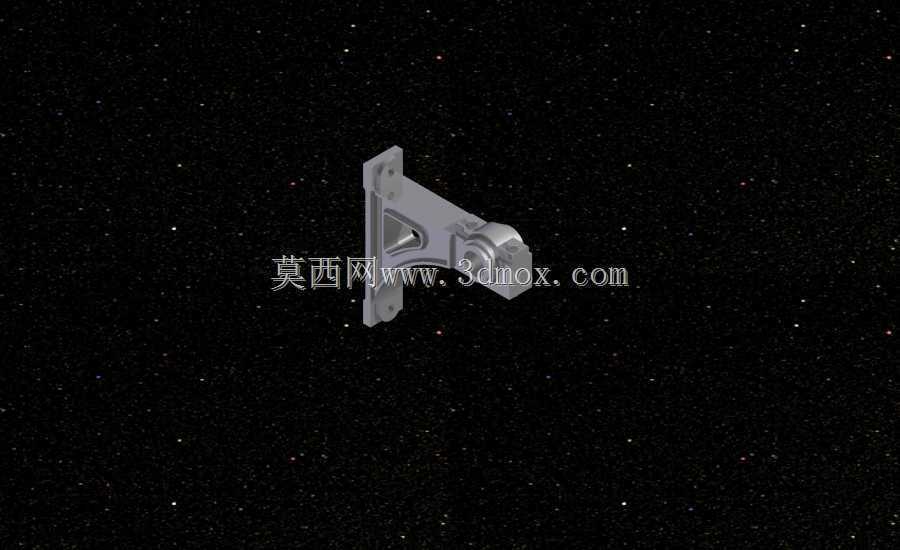

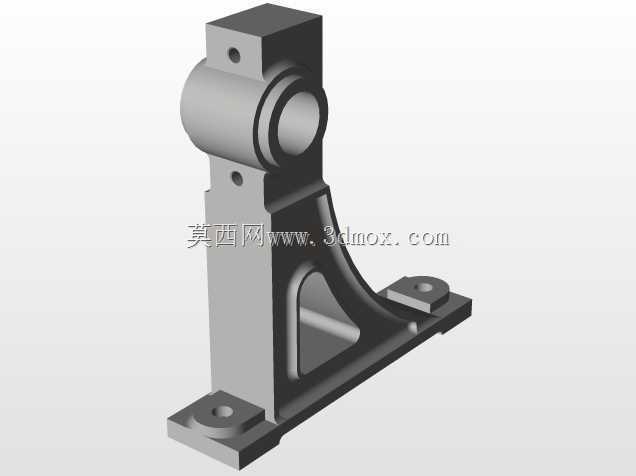

　　从结构设计逻辑来看，支架采用一体化三角加强筋布局，底座部分为平面贴合结构，预留的安装孔位可适配膨胀螺栓、穿墙螺栓等常见墙面固定件，安装时底座平面与墙面完全贴合，能最大化接触面积降低局部压强，避免墙面局部受压破损。支撑臂部分做了变截面厚度处理，靠近底座的位置厚度更大，向悬臂端逐步过渡到适配铰接座的厚度，在保证整体结构刚度的前提下尽可能减少冗余材料，降低支架自身重量。悬臂末端集成的铰接连接座，可适配带转动需求的挂载部件，比如小型气动管路的转向接头、工位照明的调节支架、轻型检测探头的固定座，连接座的同轴孔位做了公差适配设计，既能保证铰接件转动顺畅，又能控制径向间隙避免挂载后出现旷量。

　　实际安装过程中，需要先确认墙面基体的承重能力，混凝土实心墙面可直接匹配对应规格的膨胀螺栓固定，如果是空心砖、轻质隔墙场景，需要额外加装背板分散载荷。支架的安装边界需要提前核算：底座的安装孔距决定了墙面打孔的位置范围，悬臂的伸出长度决定了挂载件与墙面的安全距离，要预留出挂载件的操作、维护空间，避免后续安装其他部件时出现干涉。支架的三角加强筋并非等厚设计，筋板的边缘做了倒角过渡，既可以减少应力集中避免长期受载出现筋板根部开裂，也能避免安装维护过程中锐边划伤操作人员。

　　在选型适配时，需要重点核对支架的额定载荷与挂载件的总重量，同时要考虑挂载件运行时的振动系数，比如挂载小型电机、气动元件这类有持续振动的部件，需要在连接面加装减震垫，同时对安装螺栓做防松处理。支架的表面处理通常采用喷塑或者镀锌工艺，适配多数车间的常规使用环境，如果是在潮湿、有腐蚀介质的场景使用，还需要额外做防腐涂层处理，延长构件的使用寿命。这类支架的结构通用性较强，可根据实际挂载需求对悬臂长度、铰接座的孔径做参数调整，不需要大幅改动整体的受力结构，就能适配不同的壁挂安装场景。
