剖分式轴承座上盖机械结构设计

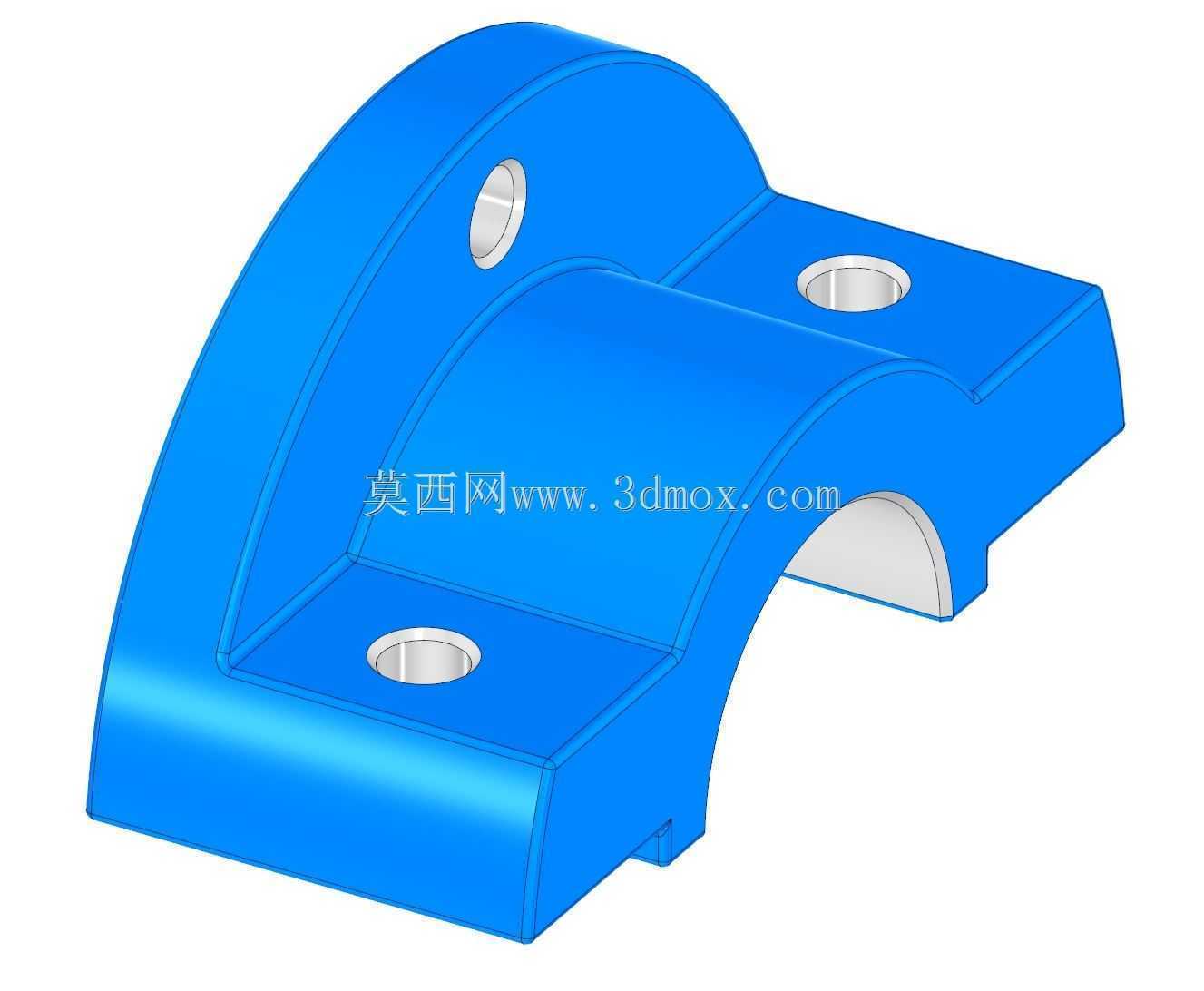

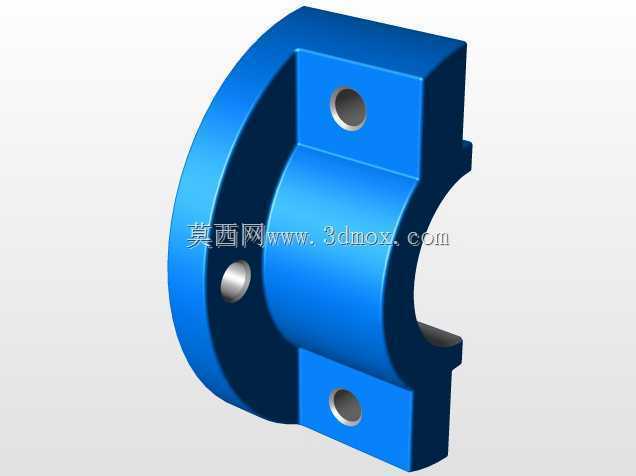

　　这款剖分式轴承盖是配套滑动轴承、滚动轴承座使用的核心压紧部件，常见于矿山输送线辊筒支撑、减速机输入输出轴定位、冶金设备轧辊轴承组、风机主轴支撑等需要定期拆检维护的传动场景中，相比整体式轴承座的配套端盖，剖分结构无需完全拆卸轴端的联轴器、带轮等传动件即可完成轴承的润滑、更换与间隙调整，能大幅缩减设备运维的停机时长。从结构设计逻辑来看，该部件采用半圆拱式主体承压结构，弧形内腔与轴承外圈的圆柱面完全贴合，可均匀承接轴承运转过程中传递的径向载荷，避免局部应力集中导致的部件开裂；两侧延伸出的安装耳板上预制了螺栓过孔，安装时可通过螺栓扭矩的精准控制，将轴承外圈牢牢压合在轴承座的定位止口内，既限制轴承工作时的轴向窜动，

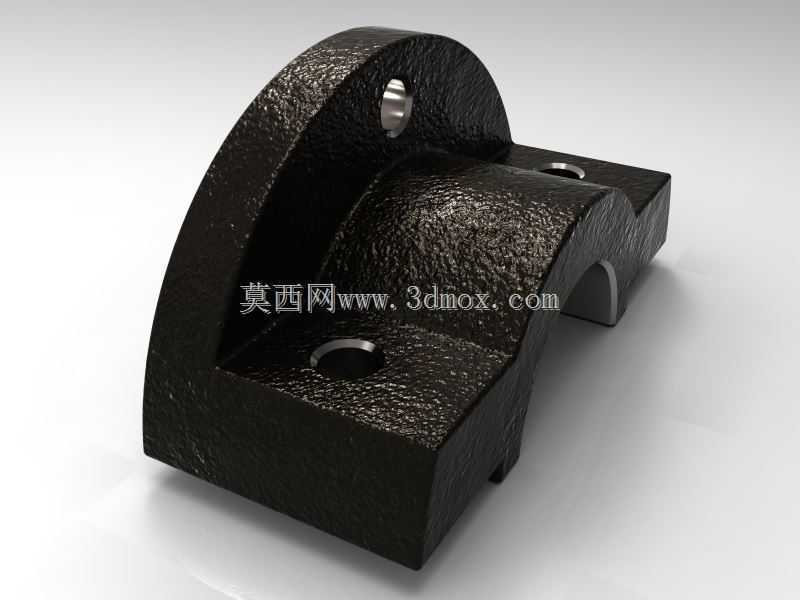

　　又能保证轴承内圈随轴转动时的同轴度，防止出现跑外圈的异常磨损问题。设计时需要重点匹配安装边界尺寸：首先要确认弧形内腔的半径尺寸与配套轴承外圈的半径公差带，通常内腔直径要比轴承外圈外径大0.02-0.05mm，既保证装配时的顺畅推入，又不会出现径向间隙过大导致的轴承晃动；两侧安装耳板的孔位中心距需要和配套轴承座的螺纹孔中心距严格对齐，孔位公差控制在±0.1mm以内，避免安装时出现螺栓别劲的问题；耳板的厚度需要根据轴承额定载荷做强度校核，通常采用铸铁材质时，耳板厚度不小于螺栓公称直径的1.2倍，保证螺栓压紧时不会出现耳板断裂变形。部件表面的铸造纹理保留了铸件毛坯的基础形态，加工面主要集中在内腔配合面、耳板安装贴合面以及螺栓过孔位置，

　　非加工面保留铸造黑皮即可，既可以降低加工成本，又能保证配合位置的精度要求。实际选型使用时，还要注意该轴承盖的轴向宽度需要和轴承座的剖分槽宽度匹配，安装后端面与轴承外圈端面的贴合度不低于85%，保证轴向压紧力均匀分布，避免轴承运转时出现偏载、发热等异常工况。
