双筒斜撑式机械安装连接支架结构

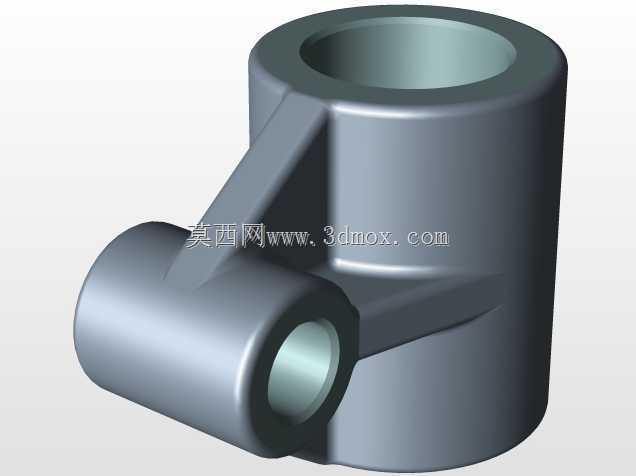

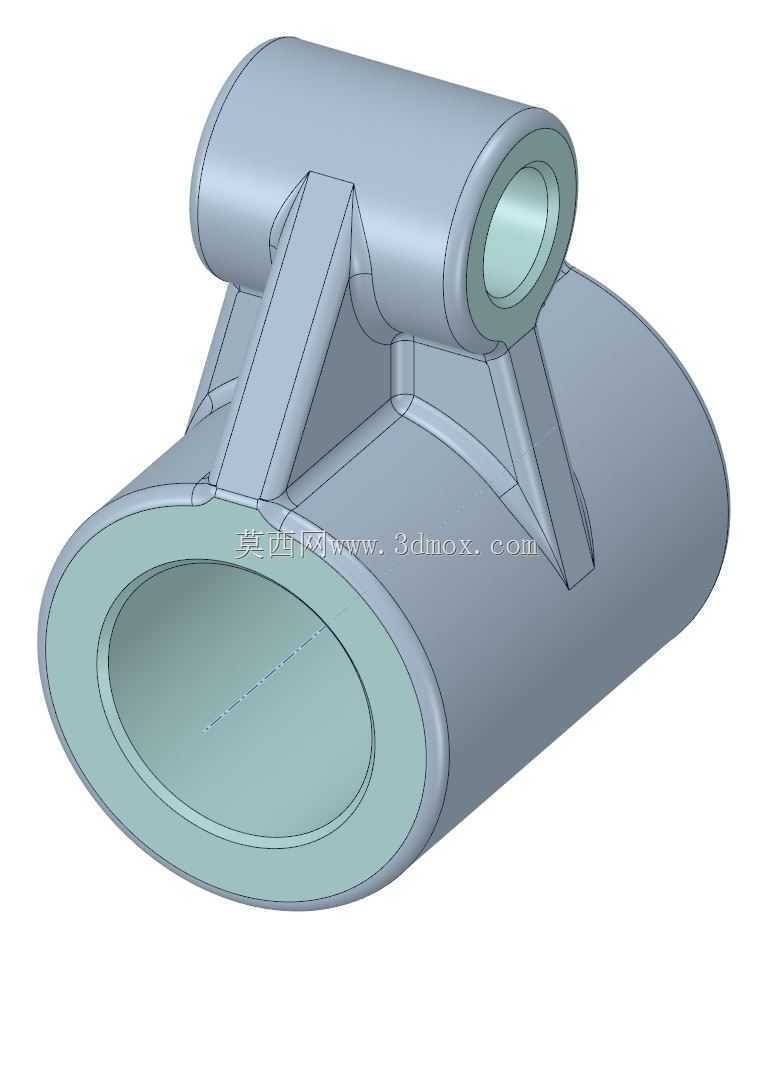

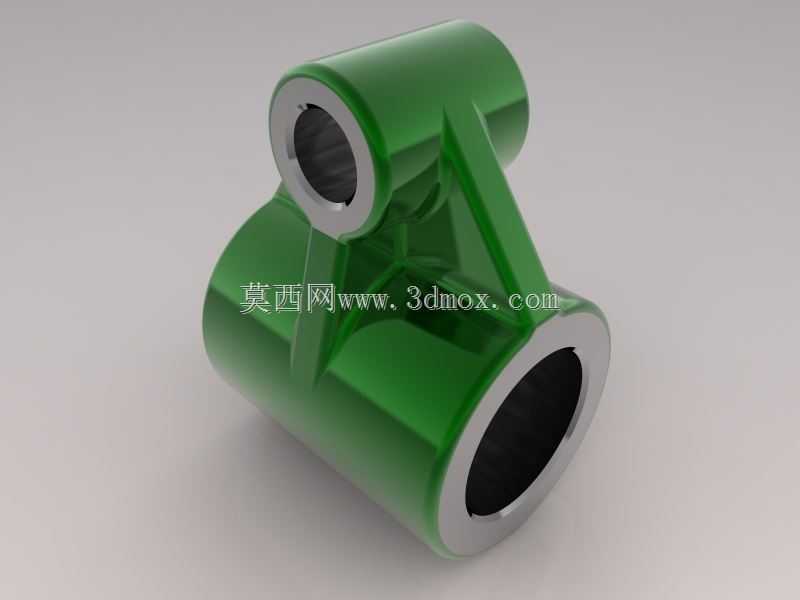

　　这类双筒斜撑结构的安装支架，多应用在需要实现两个正交或空间交错轴系部件的连接固定场景，常见于轻工输送设备、小型自动化执行机构的铰接支撑部位，也可作为液压管路旁的辅助支撑、传动连杆的中间连接座使用。两个带内孔的筒状主体是核心承载部位，内孔表面预留了足够的加工余量，可根据实际装配需求加工衬套安装位、键槽或者定位销孔，适配不同直径的铰接轴、导向轴穿装，筒体外缘的金属包边结构可提升端部的抗挤压能力，避免轴件反复转动过程中出现端部开裂、磨损变形的问题。连接两个筒体的斜向加强筋采用了变截面过渡设计，筋板与筒体的衔接位置做了圆弧倒角处理，能有效分散载荷传递过程中的应力集中，当其中一个筒体承受径向载荷或者扭转力矩时，

　　力可以通过斜筋顺畅传递到另一个筒体及安装基面，不会在衔接位置出现应力突变导致的结构失效。从安装边界来看，两个筒体的轴线夹角经过了精准校核，能保证装配后两个连接部件的相对位置精度，避免出现轴系卡滞、运动干涉的问题，筒体的外圆面可作为安装定位基准，装配时可通过抱箍或者端面法兰实现与周边构件的固定，不需要额外设计复杂的定位结构。设计过程中优先考虑了载荷传递路径的合理性，没有多余的冗余结构，整体重量控制在较低水平，同时保证了足够的结构刚度，在承受常规的交变载荷、冲击载荷时不会出现明显的形变，斜筋的布局也避开了周边运动部件的活动范围，不会对相邻构件的运动造成干涉。内孔的长度与直径比例经过优化，既保证了轴件穿装后的支撑长度，

　　避免轴件出现悬臂过长导致的挠曲变形，又不会因为筒体过长造成整体结构尺寸过大、占用过多安装空间，端部的环形端面可以作为轴向定位面，配合轴用挡圈或者轴肩就能实现轴件的轴向限位，不需要额外加装复杂的轴向固定零件。这类支架的结构形式也具备一定的通用性，可根据不同的载荷等级调整筒体壁厚、筋板厚度，适配不同工况下的使用需求，在小型非标设备、工装夹具的结构设计中，这类支撑结构能大幅简化整体连接方案，减少零散零件的数量，提升装配效率。
