机械连接用异形铸钢端架结构设计

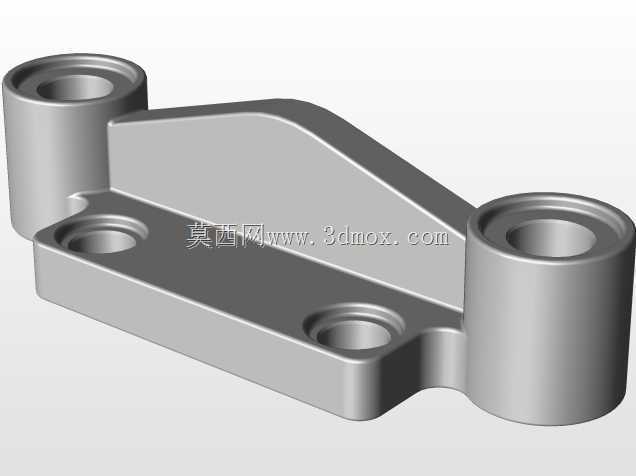

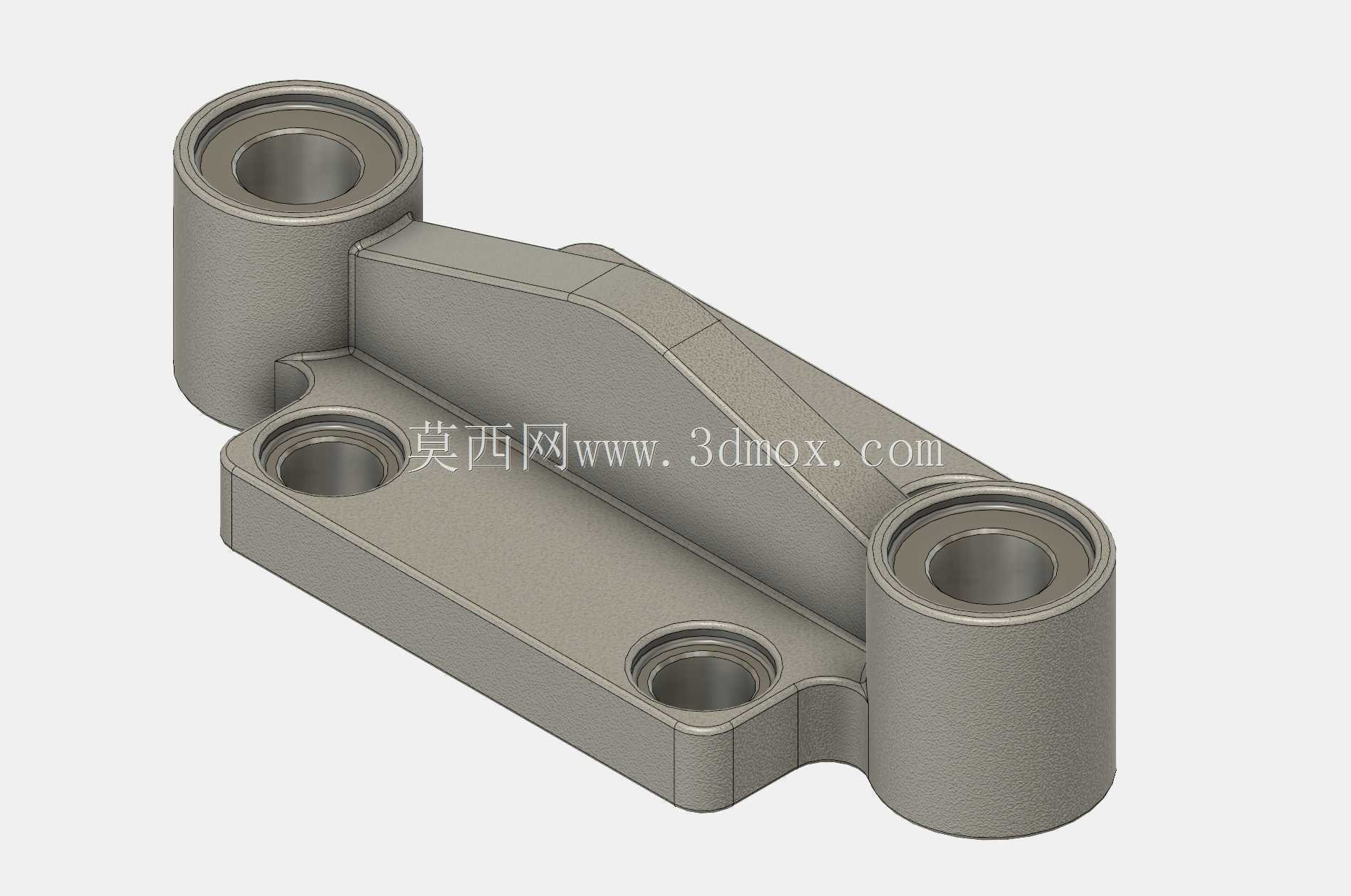

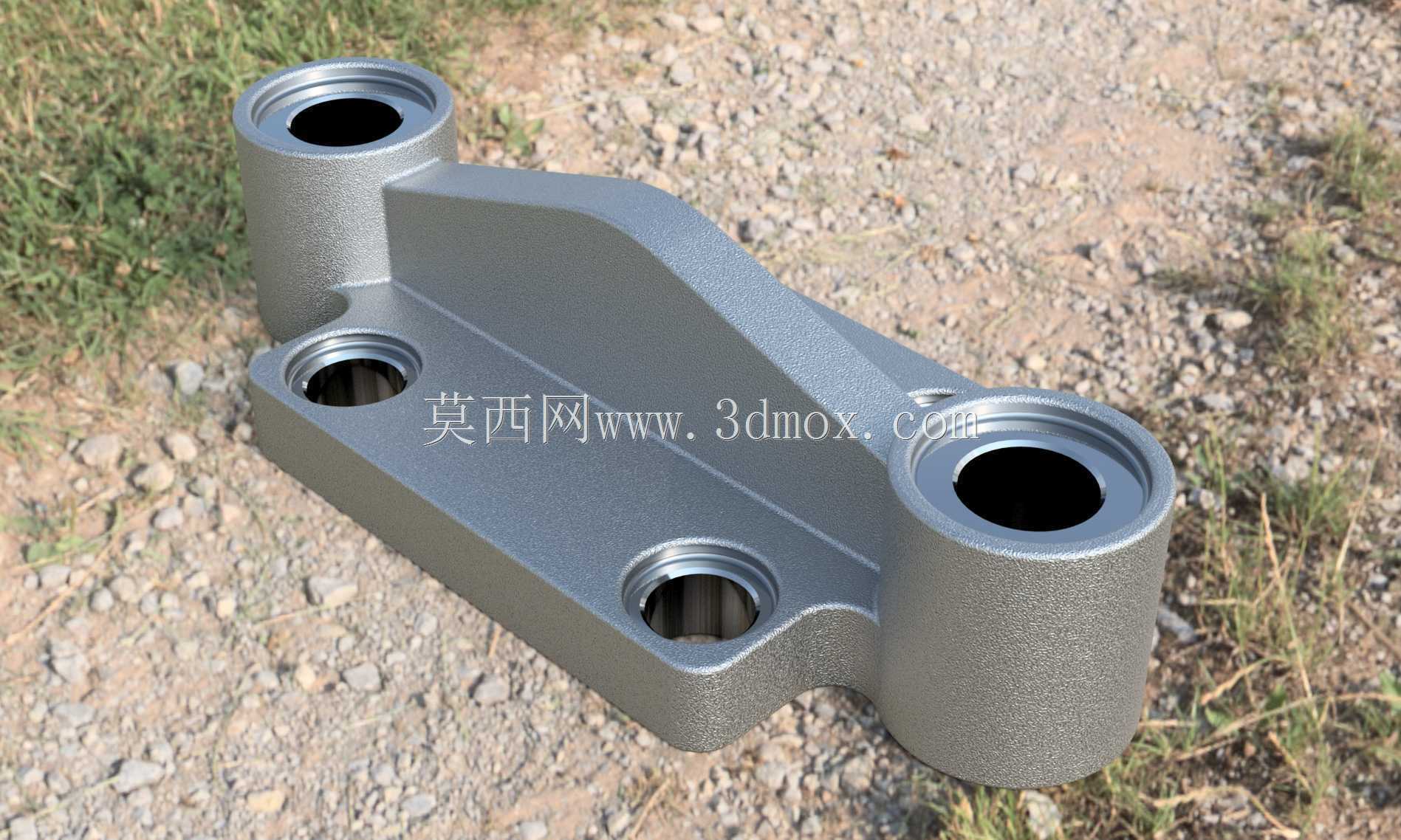

　　这类端架构件多用于重载机械设备的端部连接点位，常见于工程机械机架、输送线端部支撑、大型工装夹具的定位连接段，核心作用是实现两个不同方向安装基准的刚性衔接，同时承担设备运行过程中传递的径向载荷与轴向倾覆力矩，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，构件采用一体化铸造成型后做机加工的工艺路线，整体为非对称异形板式结构，三个带内孔的筒状凸台分别对应不同的安装点位，其中两个高度较高的凸台分布在构件两端，用于穿装铰接销轴或者高强度连接螺栓，实现与相邻机架部件的铰接或刚性固定，中间位置的两个下沉式螺纹孔位用于安装附属的定位挡块或者润滑管路固定座，凸台与底板衔接位置全部做了大圆弧过渡处理，从根源上降低铸造过程中的冷隔缺陷风险，

　　同时减少载荷传递过程中的应力集中系数。安装边界层面，构件底板为平整加工面，作为整个部件的安装基准面，三个主安装孔的同轴度、孔位与基准面的垂直度都有明确的形位公差要求，安装时需要保证基准面与对接安装面完全贴合，避免出现偏载导致孔位内壁出现异常磨损。设计过程中需要重点校核几个关键位置的强度：一是高凸台与底板衔接的圆角位置，在承受侧向冲击载荷时该位置应力水平最高，需要通过有限元分析确认圆角半径取值是否合理，避免应力值超过铸钢材料的许用应力；二是主安装孔的内壁接触应力，当穿装销轴传递载荷时，孔壁需要承受持续的挤压应力，因此孔位内壁需要做精镗加工，必要时可增加衬套结构提升耐磨性能；三是底板的抗弯强度，当两端凸台承受方向相反的载荷时，

　　底板会承受弯曲力矩，需要根据实际载荷大小调整底板厚度，避免长期运行出现底板变形导致安装精度失效。实际应用中这类端架往往处于设备的受力关键节点，一旦出现断裂或者变形会直接导致整段设备的运行精度丧失，因此建模过程中需要严格还原各个过渡圆角、孔位倒角、加工余量的细节，不能随意简化衔接位置的结构特征，否则后续做有限元仿真或者工艺编制时会出现与实际生产不符的偏差。
