机械传动支撑用铸造型轴架结构设计

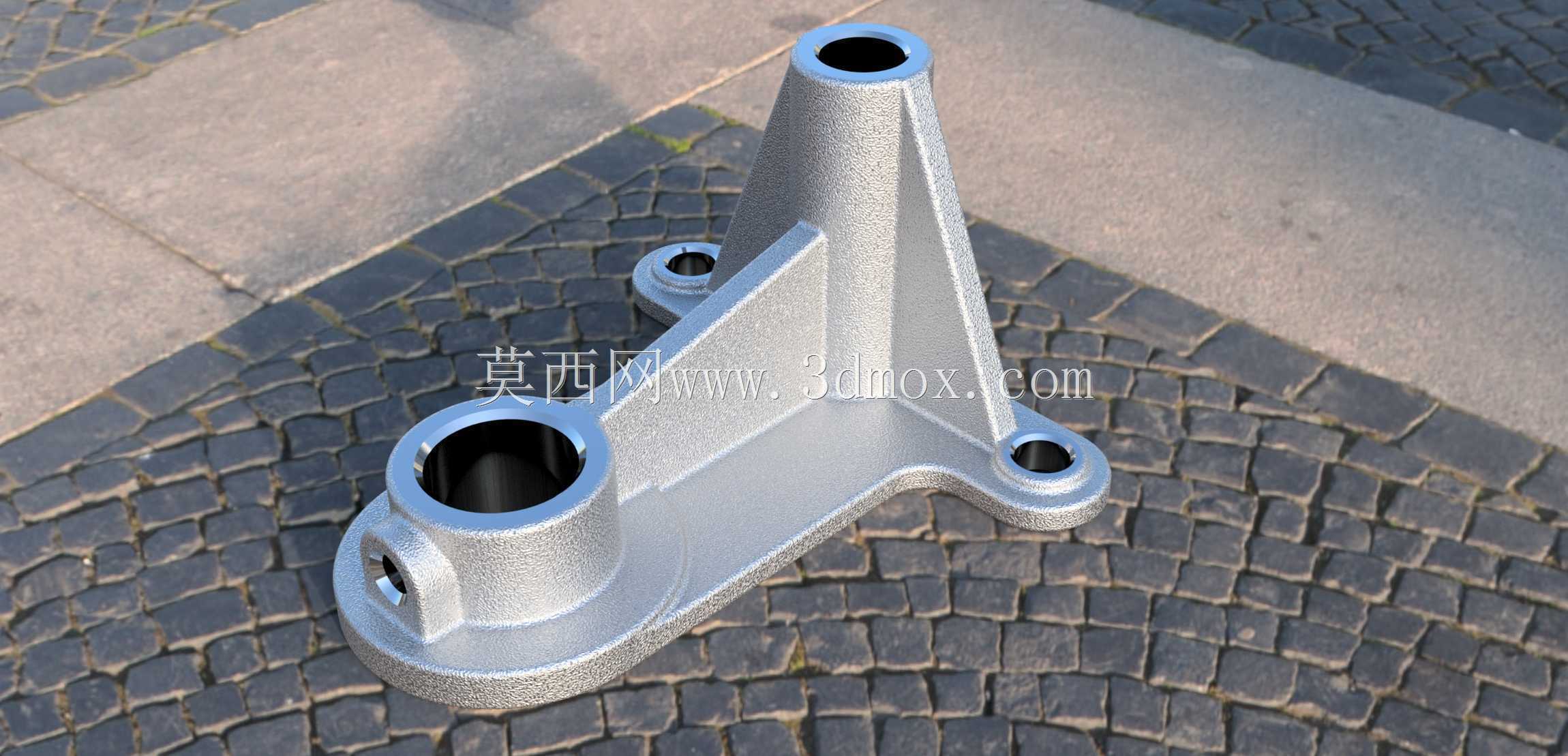

　　这类轴架多应用在中小功率传动设备的动力传递路径中，常见于轻工输送线、小型机床进给机构、农用机械的动力输出端旁，核心作用是为旋转轴提供稳定的径向与轴向支撑，抵消轴系运转过程中产生的径向跳动与轴向窜动，避免轴端因悬臂过长出现挠曲变形，保障传动部件的啮合精度。从结构设计逻辑来看，底座采用三角分布的安装孔布局，三个安装点位分别对应不同方向的受力承载，其中靠近高轴承座的两个安装孔间距更大，主要承担轴系运转带来的垂直方向载荷与倾覆力矩，远端的单安装孔则辅助平衡侧向冲击力，安装时可配合平垫与防松垫圈实现与设备安装面的刚性连接，安装面的平面度公差需控制在0.05mm以内，避免装配后出现底座翘曲导致轴承孔同轴度超差。

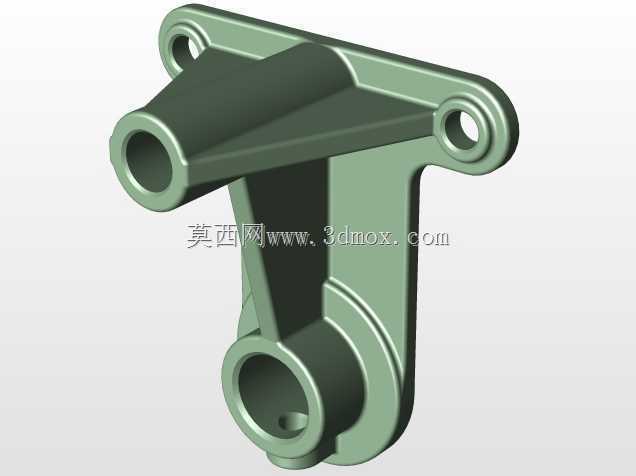

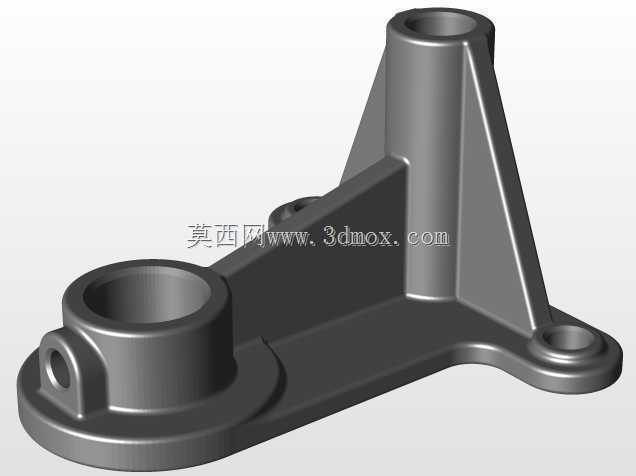

　　主体的两个轴孔分别对应不同直径的传动轴安装需求，大直径轴孔用于穿装主传动轴，孔内预留轴承安装位，可适配深沟球轴承或圆锥滚子轴承，孔壁的粗糙度要求达到Ra1.6，保障轴承外圈装配后的贴合精度，小直径轴孔多用于安装定位销轴或辅助支撑轴，与主孔的中心距公差严格控制在±0.02mm，确保传动齿轮或带轮的中心距符合设计要求。连接主孔与底座的加强筋采用变厚度设计，靠近轴承座位置筋厚更大，向底座方向逐渐过渡减薄，既可以在不增加整体重量的前提下提升结构刚性，避免轴系受载时筋板位置出现应力集中，也能优化铸造过程中的金属液流动路径，减少铸件内部缩松、气孔等缺陷。侧面的侧向凸台预留了顶丝孔位，装配时可通过顶丝对轴承外圈或者穿装的轴进行轴向定位，

　　防止轴运转过程中出现轴向窜动，也方便后期维护时的拆卸作业。整体外形的安装边界需匹配设备预留的安装空间，底座长度方向尺寸控制在180mm以内，宽度方向不超过120mm，最高处的支撑高度根据轴系的中心高要求设计为110mm，可适配中心高在90-110mm区间的传动机构安装需求，安装孔的孔径设计为12mm，可适配M10的安装螺栓，通用互换性较强，能够直接替换同安装尺寸的老旧轴架部件，减少设备改造的设计与加工成本。
