箱式蒸汽机活塞连杆组件结构设计

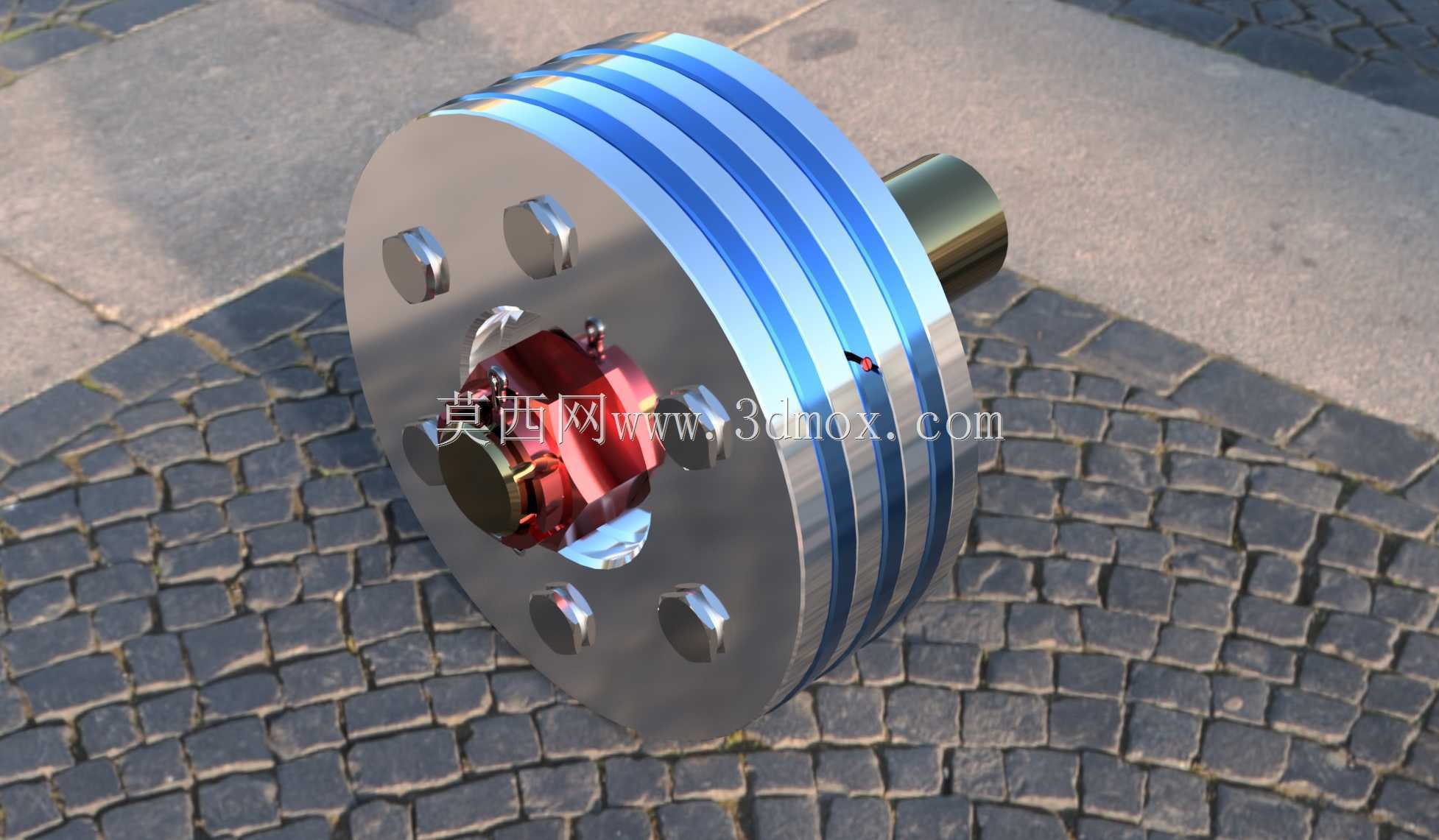

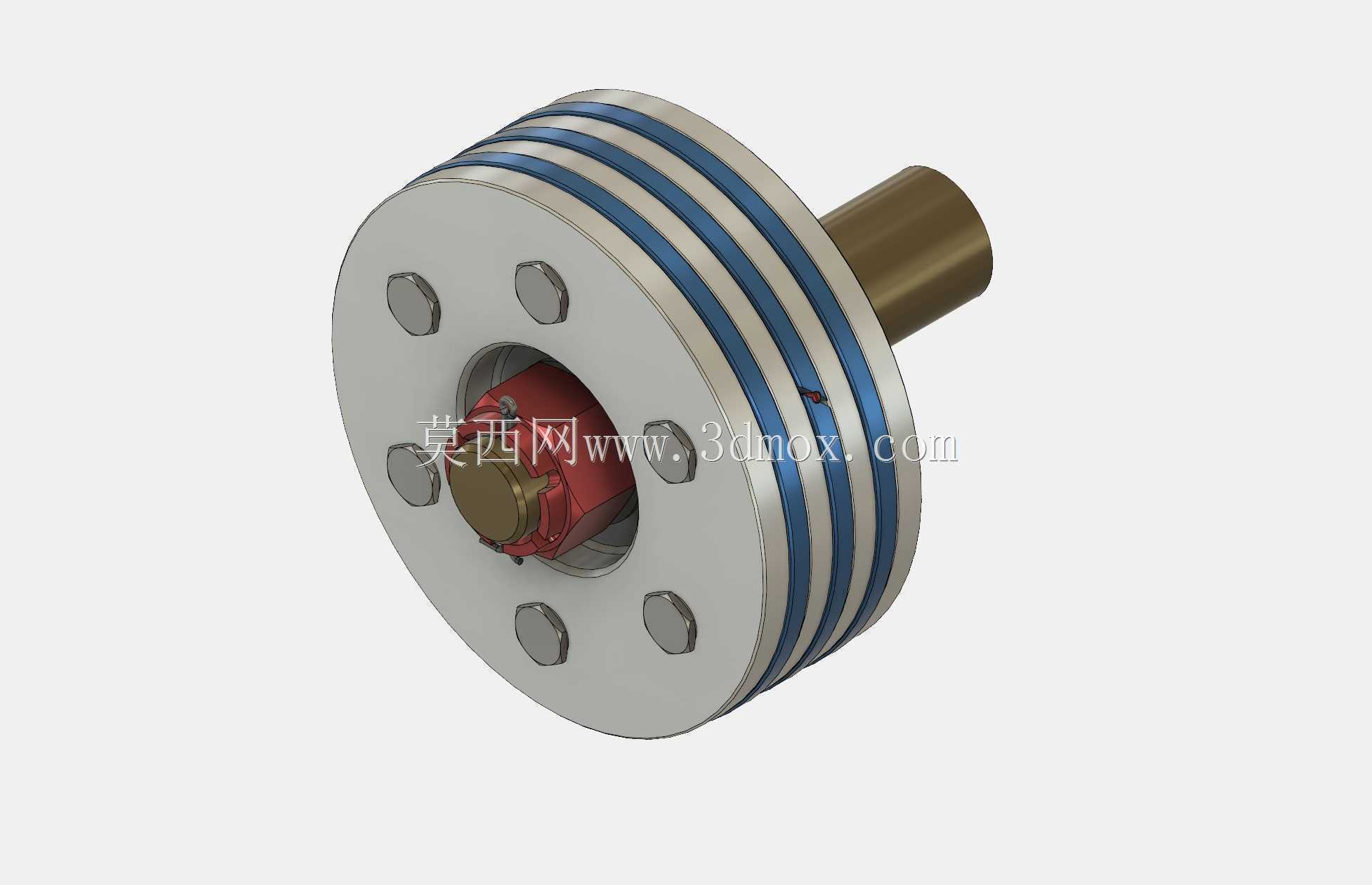

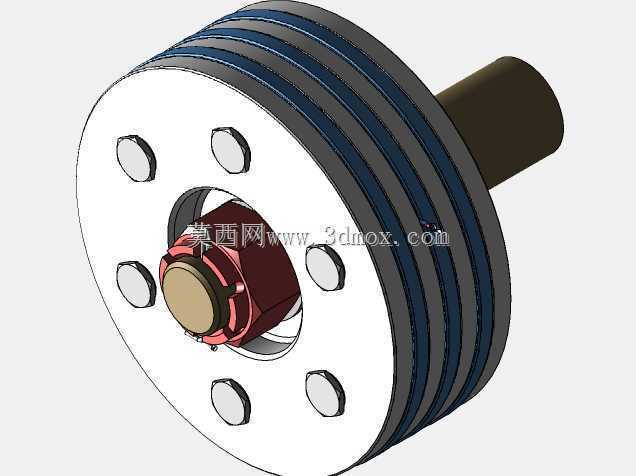

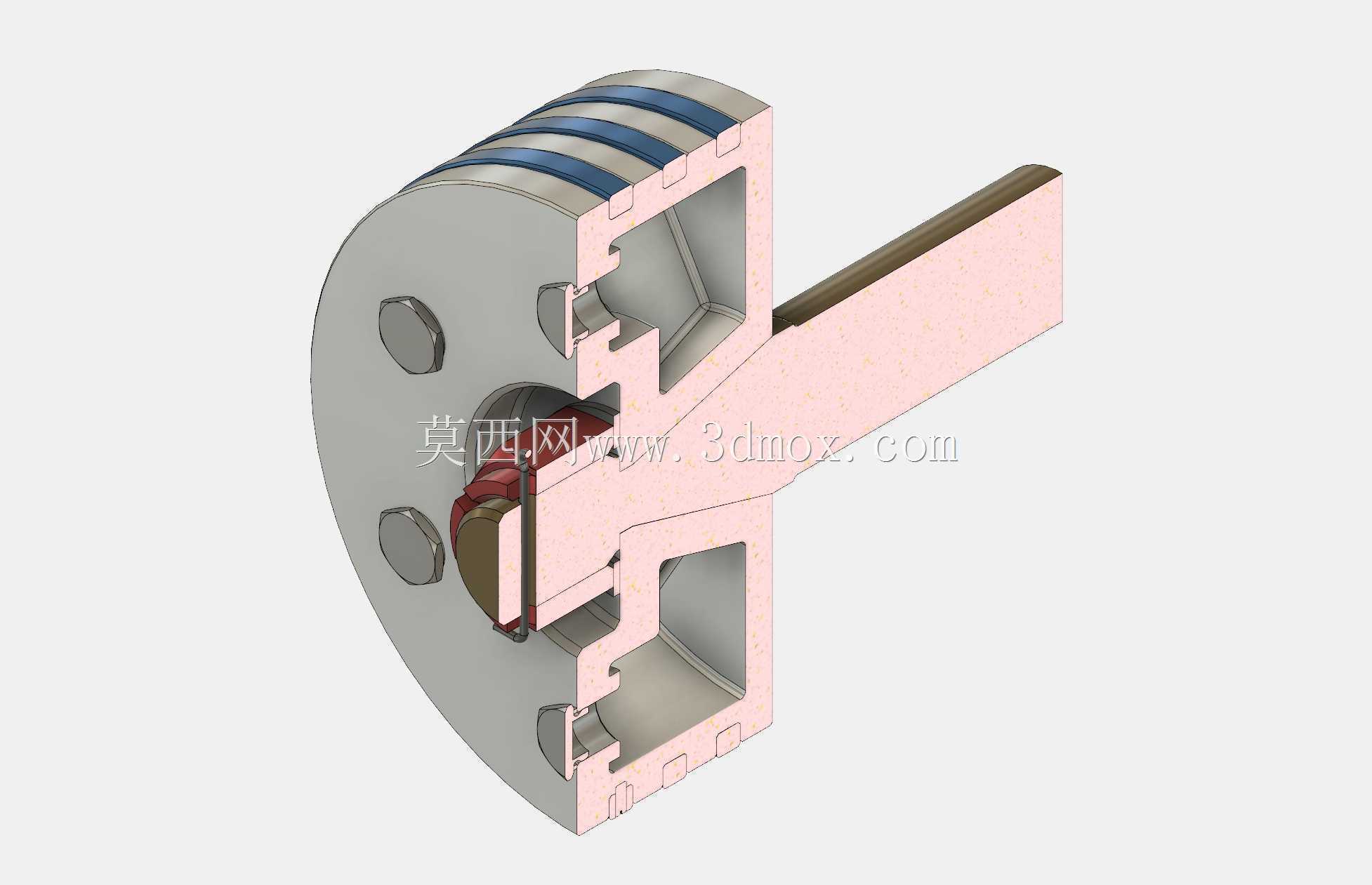

　　该活塞组件是箱式蒸汽机的核心动力转换部件，承担着将蒸汽压力能转化为旋转机械能的关键作用，在小型固定式蒸汽动力装置、复古蒸汽动力演示设备、工业余热回收小型蒸汽机组中均有适配场景。从结构设计逻辑来看，组件采用盘式活塞主体搭配同轴活塞杆的布局，活塞外缘设置多道环形密封槽位，可适配活塞环等密封元件安装，有效降低蒸汽腔室的泄漏量，保证蒸汽做功时的压力利用率。活塞端面均匀分布多组沉头安装孔，用于固定活塞杆连接端与活塞本体，孔位的同轴度公差控制在0.02mm以内，避免高速往复运动时出现偏磨、卡滞问题。活塞杆采用阶梯轴结构，与活塞配合的轴段设置定位轴肩，装配时可直接抵靠活塞内端面实现轴向定位，无需额外调整垫片即可保证装配尺寸精度，

　　伸出端的轴径经过磨削处理，表面粗糙度达到Ra0.8，适配缸盖处的密封填料函安装，减少往复运动时的密封件磨损。从安装边界来看，活塞本体的外径尺寸与对应规格的蒸汽缸内壁保持0.1-0.15mm的配合间隙，既预留了热膨胀余量，又不会因间隙过大导致密封失效，活塞杆的伸出长度根据箱式蒸汽机的冲程参数匹配，行程范围内不会与缸体内部其他构件发生运动干涉。设计过程中充分考虑了往复运动的动平衡特性，活塞本体的材质选用高密度铸钢，各环形槽的加工深度保持一致，整体质量分布沿活塞杆轴线完全对称，运行时可降低横向振动幅度，减少支撑轴承的径向载荷。组件的连接端采用标准的法兰式对接结构，可直接与十字头滑块组件装配，无需定制转接件，

　　适配多数中小型箱式蒸汽机的动力传输路径，日常维护时只需拆卸端面的固定螺栓即可完成活塞环更换、活塞杆检修等操作，拆装流程简便，无需专用工装即可完成现场维护。活塞表面的多道环形结构除了安装密封件外，还可起到存油润滑的作用，运行时带起的润滑油会留存于环槽内，在活塞与缸壁之间形成均匀油膜，降低摩擦损耗，延长组件整体使用寿命。
