法兰安装式脚踏轴承结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:431204
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计
  • 法兰安装式脚踏轴承结构设计

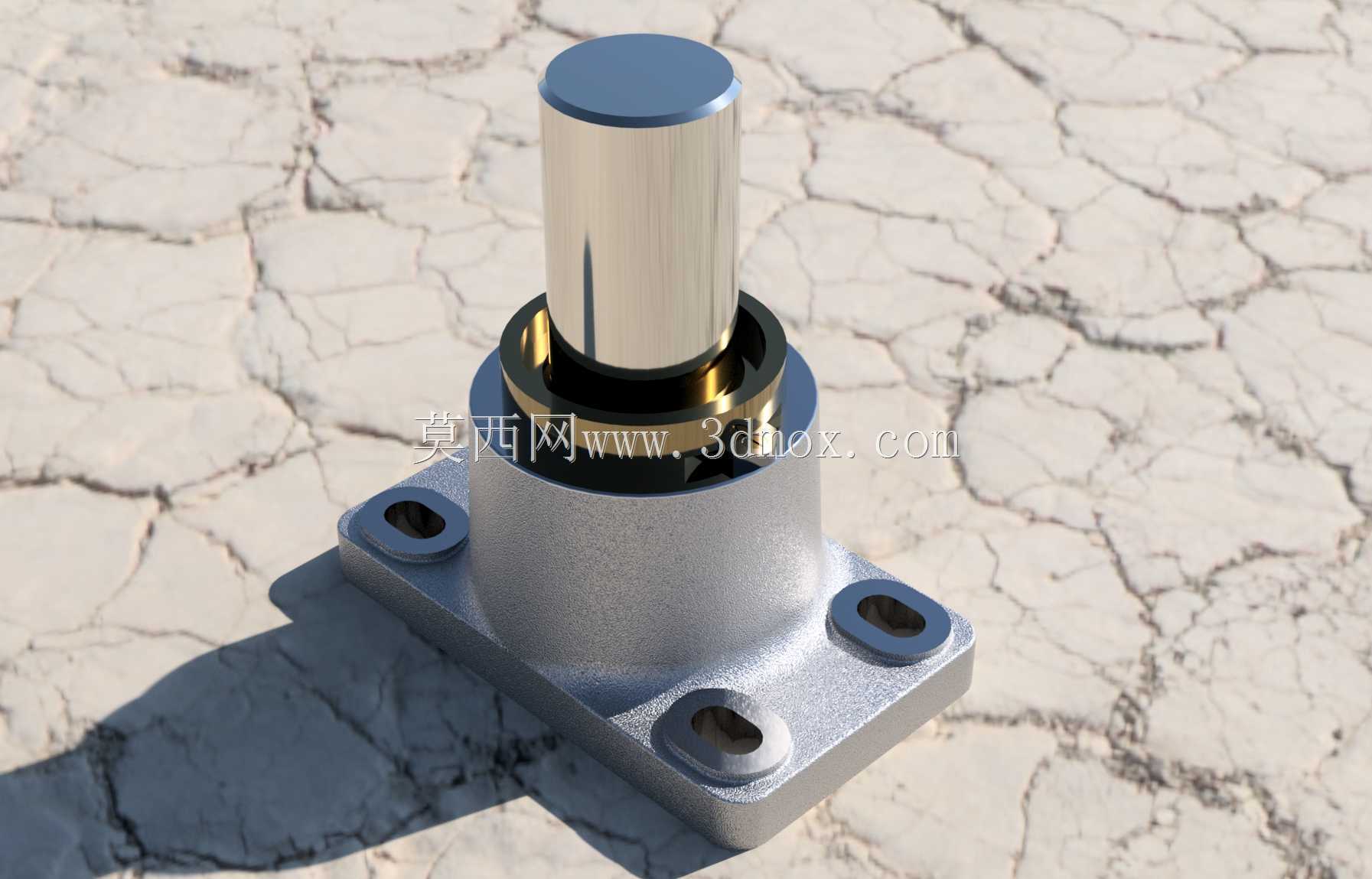

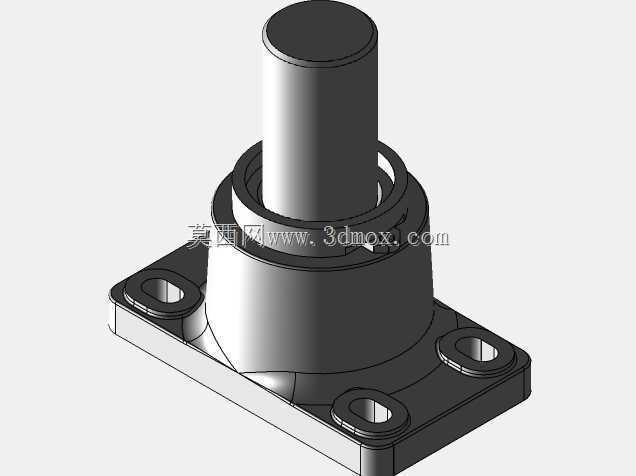

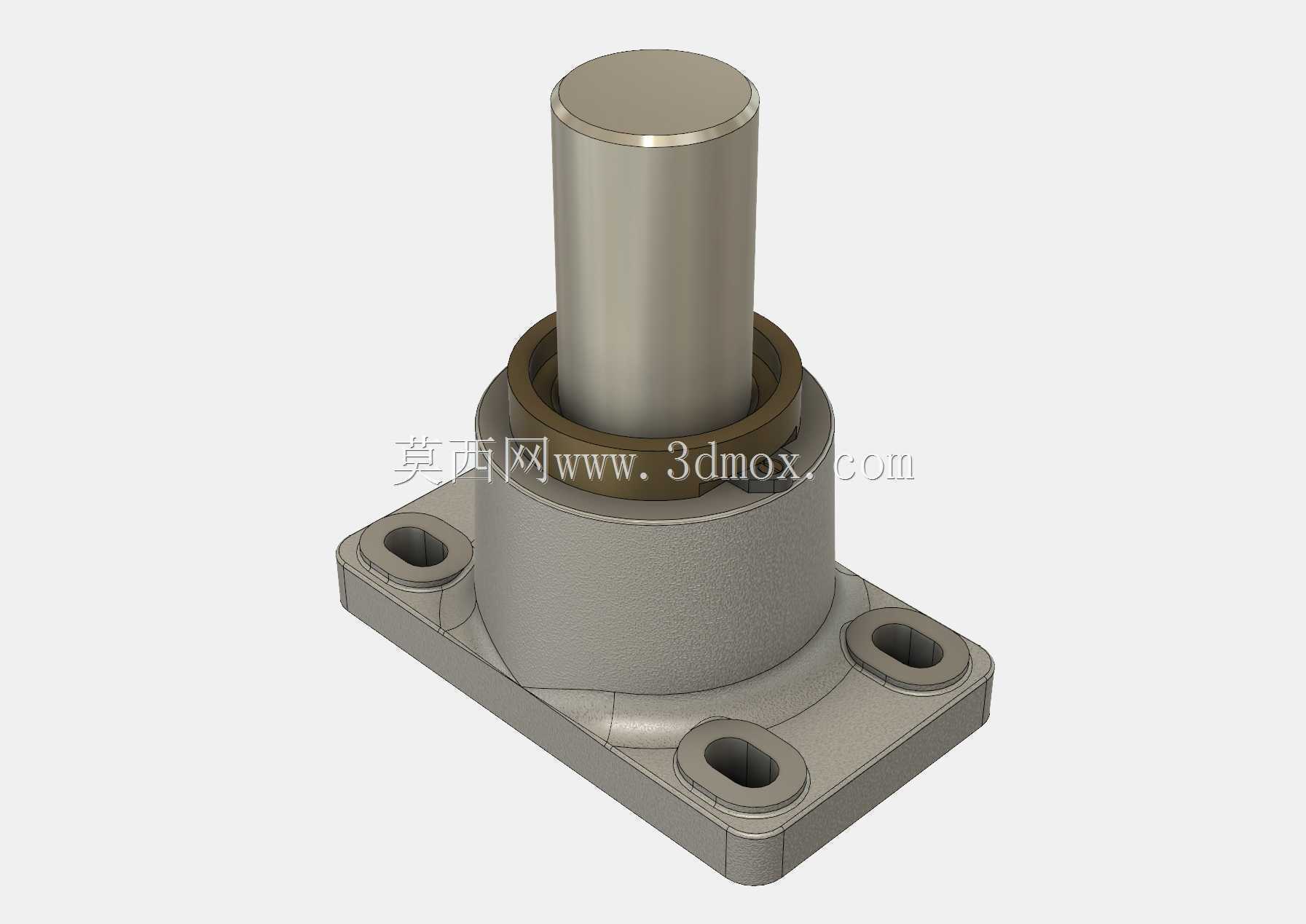

  这类带法兰安装基座的脚踏轴承,常应用在需要脚动触发操作的工业设备、轻工机械、锻压辅助工装以及脚踏式控制机构中,作为脚动输入的核心承载回转部件,承担着脚踏动作的力传递、转轴支撑以及动作复位的基础功能,相比无基座的独立轴承,它自带的安装法兰能直接固定在设备台架、机架面板上,省去了额外设计轴承座的工序,适配各类需要脚控操作的工位场景。从结构设计来看,底部的方形法兰盘设置了四个长圆形安装孔,这类腰型孔的设计并非随意排布,而是预留了安装时的位置调整余量,能抵消机架加工时的孔位公差,安装时可根据实际装配需求微调轴承的中心位置,避免硬装配导致的轴系卡滞问题;法兰上方的基座本体采用一体式铸造成型后做机加工处理,基座内腔设置了轴承安装位,

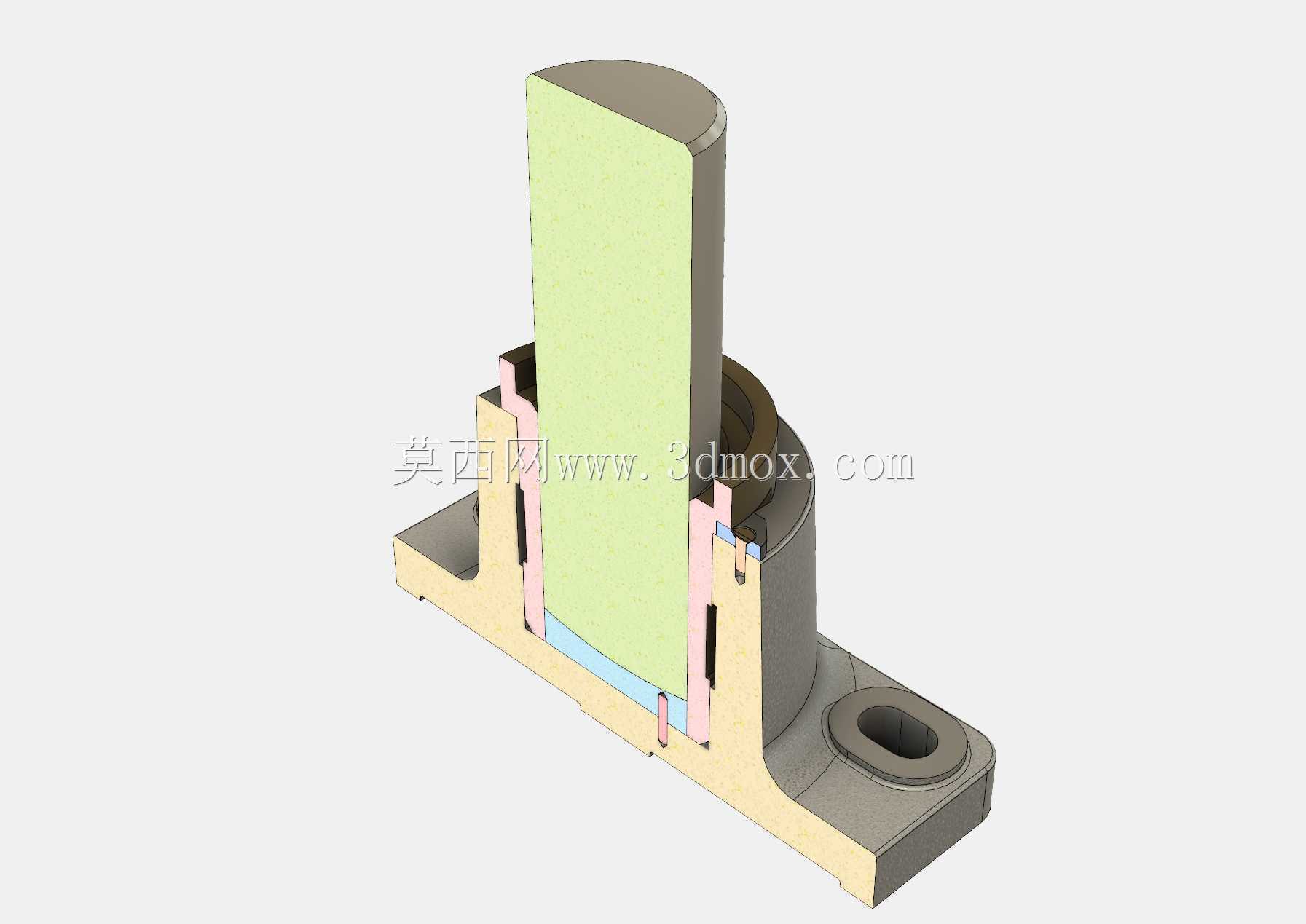

  内置的滑动轴承衬套与上部的金属转轴配合,转轴表面做了硬化处理,降低长期往复踩踏转动带来的磨损,转轴与基座之间设置了限位挡圈结构,防止转轴受轴向力时从基座中脱出,同时在衬套外侧预留了润滑脂填充空间,可定期补充润滑介质延长部件使用寿命。在实际选型应用中,这类轴承的安装边界需要重点关注:法兰盘的外形尺寸决定了安装时需要预留的机架平面空间,四个安装孔的中心距要和机架上的预设安装孔位匹配,转轴的伸出长度要适配脚踏杠杆的安装尺寸,转轴的直径则决定了能承受的径向载荷上限,通常这类脚踏轴承能承受的径向载荷在数百牛级别,完全覆盖人工脚踩操作的输入力范围,不会出现过载变形的问题。设计这类结构时,需要重点考量转轴与衬套的配合公差,

  通常采用间隙配合保证转动顺畅,同时配合公差不能过大避免出现转轴晃动的问题,法兰基座的厚度要满足安装螺栓的沉头深度需求,避免螺栓头突出法兰面影响安装贴合度,转轴顶端的平面设计是为了方便安装脚踏杆或者触发拨杆,通过平键或者顶丝就能实现外接部件的固定,不需要额外做复杂的连接结构。在实际设备运行中,这类脚踏轴承的动作行程通常不大,多为小角度往复回转,因此衬套的磨损集中在局部接触面,设计时可在衬套对应受力面做加厚处理,或者镶嵌自润滑材料,减少日常维护频次,基座底部与机架接触的面需要做铣平处理,保证安装后轴承的轴线垂直于安装面,避免转轴倾斜导致的转动卡滞、偏磨问题。
