在常规机械零部件的加工流程中,圆角结构的设计往往是容易被忽略的成本控制点,很多设计人员习惯在所有棱边统一标注圆角公差,却忽略了非必要圆角带来的加工与检测成本增量。实际生产场景里,带公差要求的机加工圆角需要成型刀具配合走刀路径规划,加工完成后还需通过R规或者轮廓仪逐一检测圆角尺寸是否符合公差要求,批量生产时这部分工序带来的成本占比会被持续放大。

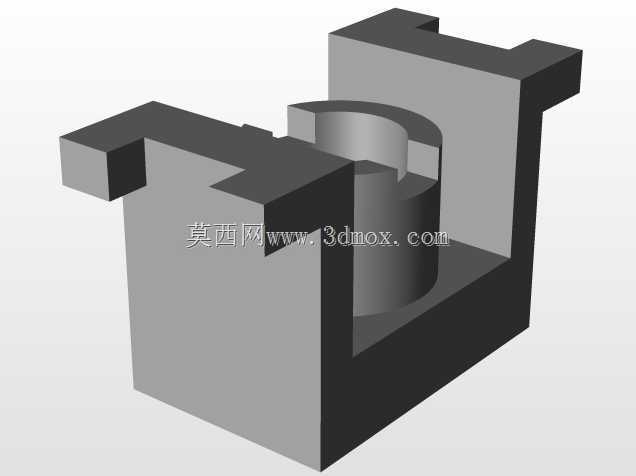

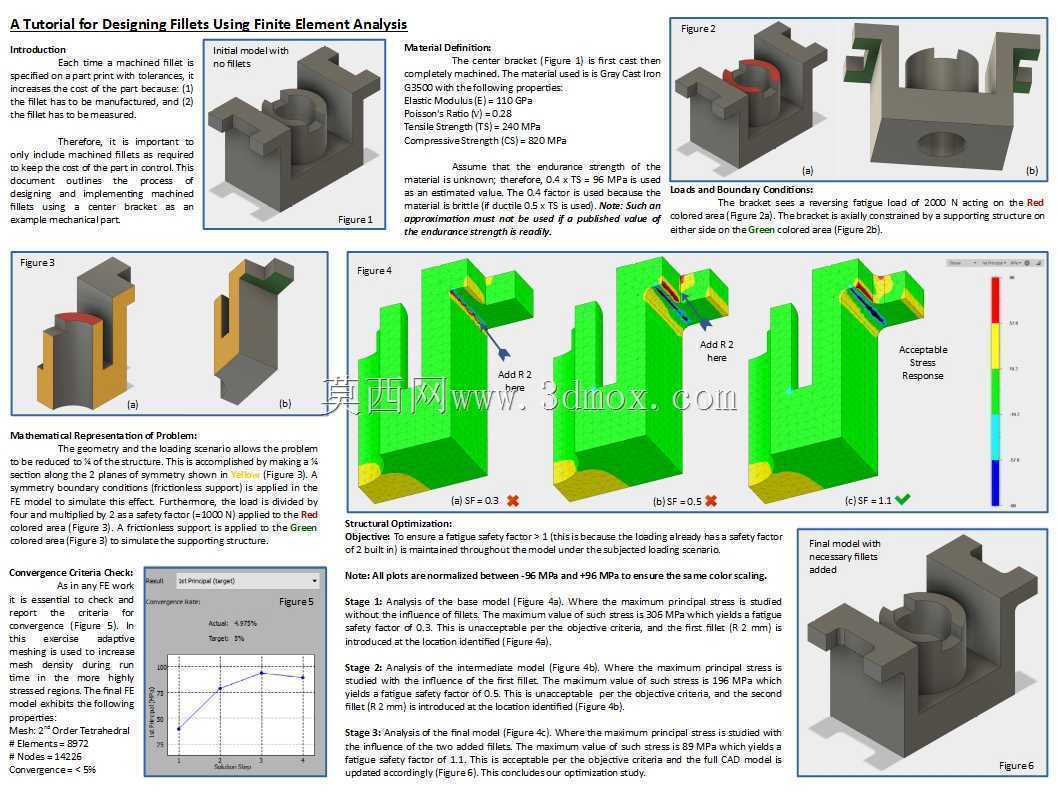

本次设计以中心支架类承载零件为研究载体,通过有限元应力分析的方式精准定位需要设置圆角的应力集中位置,剔除无应力风险区域的冗余圆角设计。整个分析过程先建立零件的对称简化模型,约束底部安装面的全部自由度,在承载面施加额定工作载荷,先对无圆角的原始直角结构做静力学求解,定位主应力超出材料许用值的棱边位置,这些位置就是必须设置圆角来缓解应力集中的核心区域。
针对筛选出的应力集中棱边,采用梯度迭代的方式调整圆角半径参数,从最小加工可行的R1值开始逐步增大圆角尺寸,每一次参数调整后重新求解应力分布,直到对应位置的最大主应力降至材料许用应力范围内,同时保留1.2倍以上的安全冗余。分析过程中会同步关注圆角尺寸增大带来的相邻安装面边界变化,确保圆角区域不会侵入螺栓安装孔的配合面、零件定位基准面的有效范围,避免因圆角过大导致装配时出现干涉、定位失准的问题。
从最终的分析结果来看,零件仅在承载凸台与主体连接的两处棱边需要设置R3的机加工圆角,其余非承载棱边仅需做常规去毛刺处理即可,无需标注严格的圆角公差要求。这种设计方式既保证了零件在交变载荷下的结构强度,避免直角棱边应力集中导致的疲劳开裂问题,又能大幅减少机加工过程中圆角成型、圆角检测的工序时长,在批量生产场景下能有效控制单件零件的加工成本。同时优化后的圆角过渡区域不会影响零件与相邻配合件的安装间隙,所有安装孔位、定位基准的有效接触面积都满足装配要求,不会出现因圆角结构导致的装配贴合度不足问题。
