十字轴式万向联轴器结构剖视设计

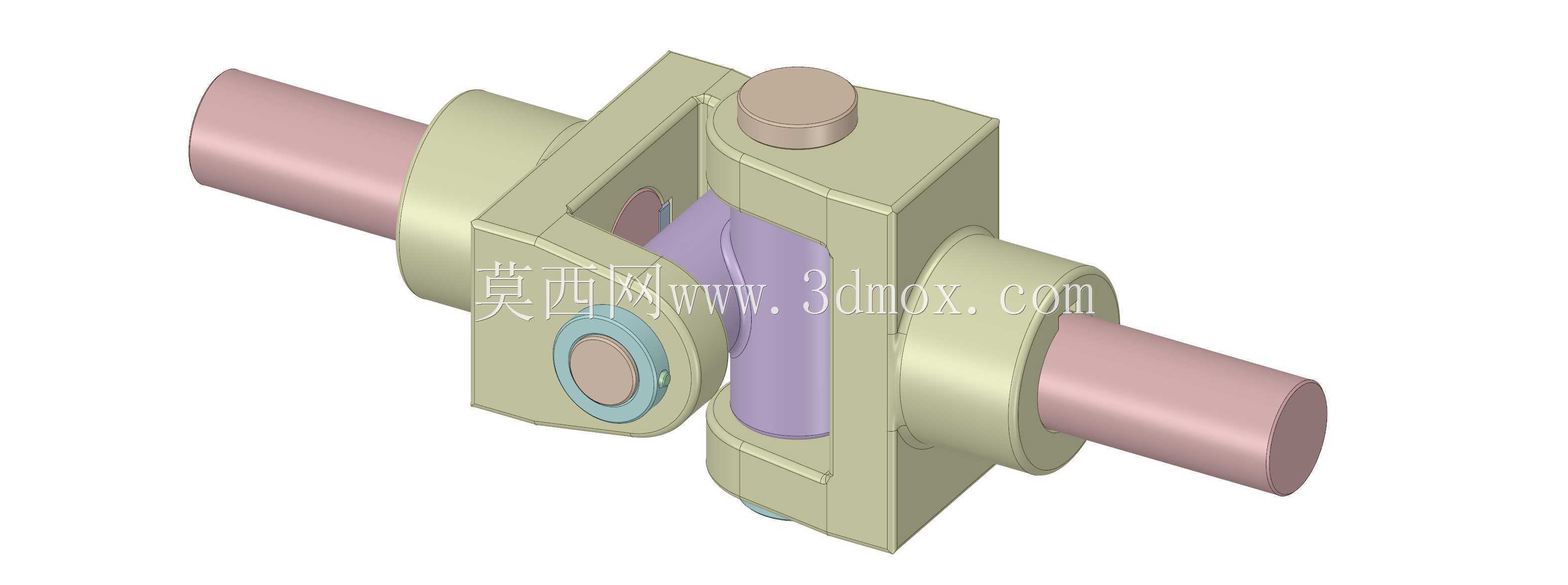

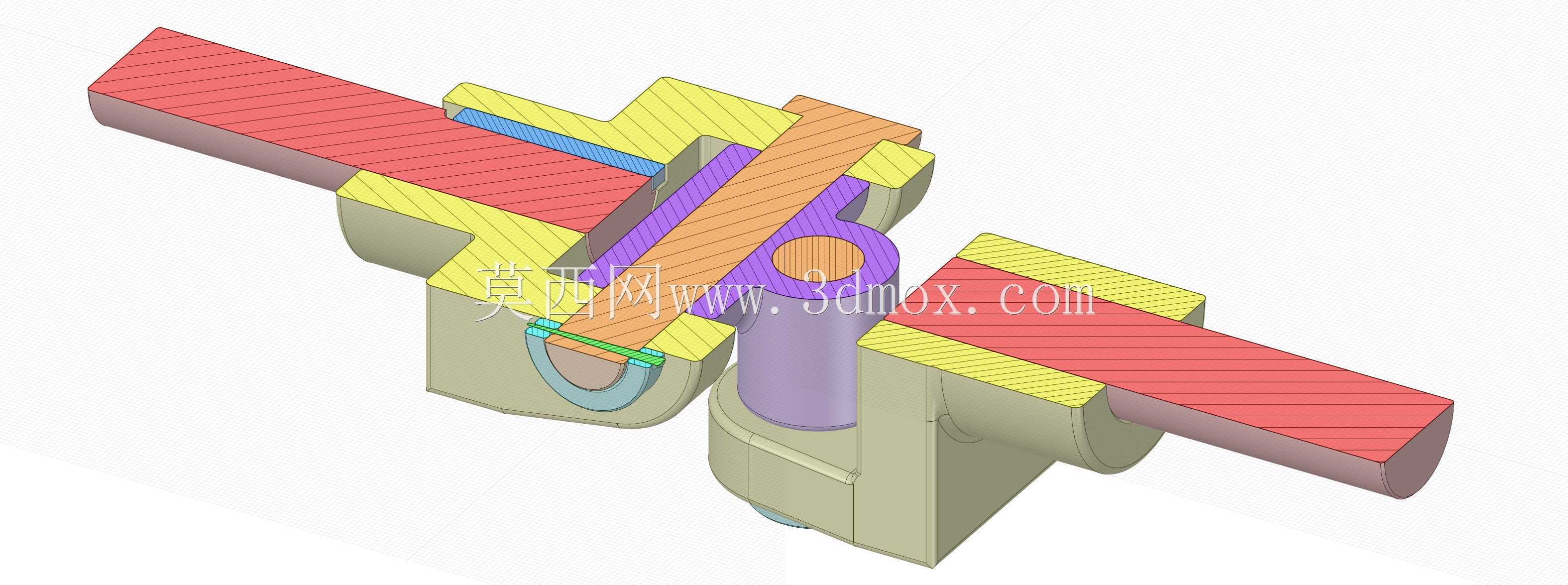

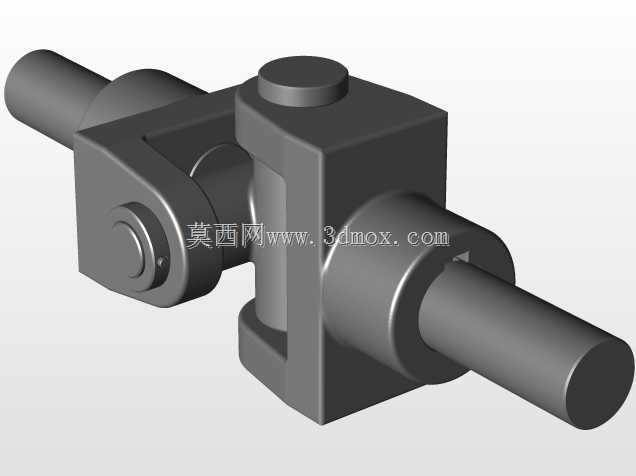

　　在各类需要补偿两轴间角度偏差、径向偏移的传动场景中，万向联轴器是应用极为广泛的轴系连接件，从冶金设备的轧机传动线，到工程机械的动力传输单元，再到轻工设备的进给传动组，都能见到这类部件的身影。不同于刚性联轴器对两轴同轴度的严苛要求，这类十字轴结构的万向联轴器可在两轴存在较大夹角的工况下持续传递扭矩，单节结构通常可适配最大35度以内的轴间夹角，能有效抵消安装过程中产生的对中误差，以及设备运行过程中机架形变、载荷冲击带来的轴系位移，避免轴端承受额外的交变弯曲应力，延长轴承、轴类零件的服役寿命。从剖视结构来看，该设计采用分体式叉头配合十字轴的核心传动结构，两个叉形接头分别与主动轴、从动轴通过键连接实现周向固定，

　　十字轴的四个轴颈分别嵌入两侧叉头的轴承孔内，轴颈与叉头之间设置滑动摩擦副，可在传动过程中随轴间夹角变化灵活转动，保证扭矩传递的连续性。设计过程中需要重点校核十字轴轴颈的接触应力与弯曲强度，叉头耳部的剪切强度，同时要预留足够的润滑空间，保证转动副在长期运行过程中不会出现干磨卡滞的问题。安装边界方面，这类联轴器的轴向尺寸需要根据配套轴径匹配，通常轴孔直径覆盖10mm到120mm区间，对应可传递的额定扭矩从几十牛米到数万牛米不等，径向尺寸则随扭矩等级提升同步增大，选型时需要确认安装空间的径向余量，避免联轴器转动过程中与周边机架、护罩产生干涉。不同于带伸缩套的长轴距万向联轴器，该紧凑型结构更适合轴间距较短、安装空间紧凑的传动场景，

　　两端轴孔可根据实际需求设计为圆柱孔、圆锥孔或是带花键的连接形式，适配不同的轴端固定方式。在实际设备调试过程中，若采用单节万向联轴器，需要注意主动轴与从动轴的瞬时转速存在波动，当轴间夹角越大，转速波动幅值越高，因此对转速平稳性要求较高的场合，通常会成对使用这类联轴器，通过中间轴的相位补偿抵消转速差，保证从动端输出转速平稳。结构设计时叉头部分采用圆弧过渡减少应力集中，十字轴的轴颈端面设置止推结构，承受传动过程中产生的轴向分力，避免轴颈从轴承孔中脱出，整体结构没有冗余部件，拆装维护时仅需拆下十字轴的固定卡簧即可完成整体拆解，方便日常检修与易损件更换。
