三孔联动机械连接臂结构设计

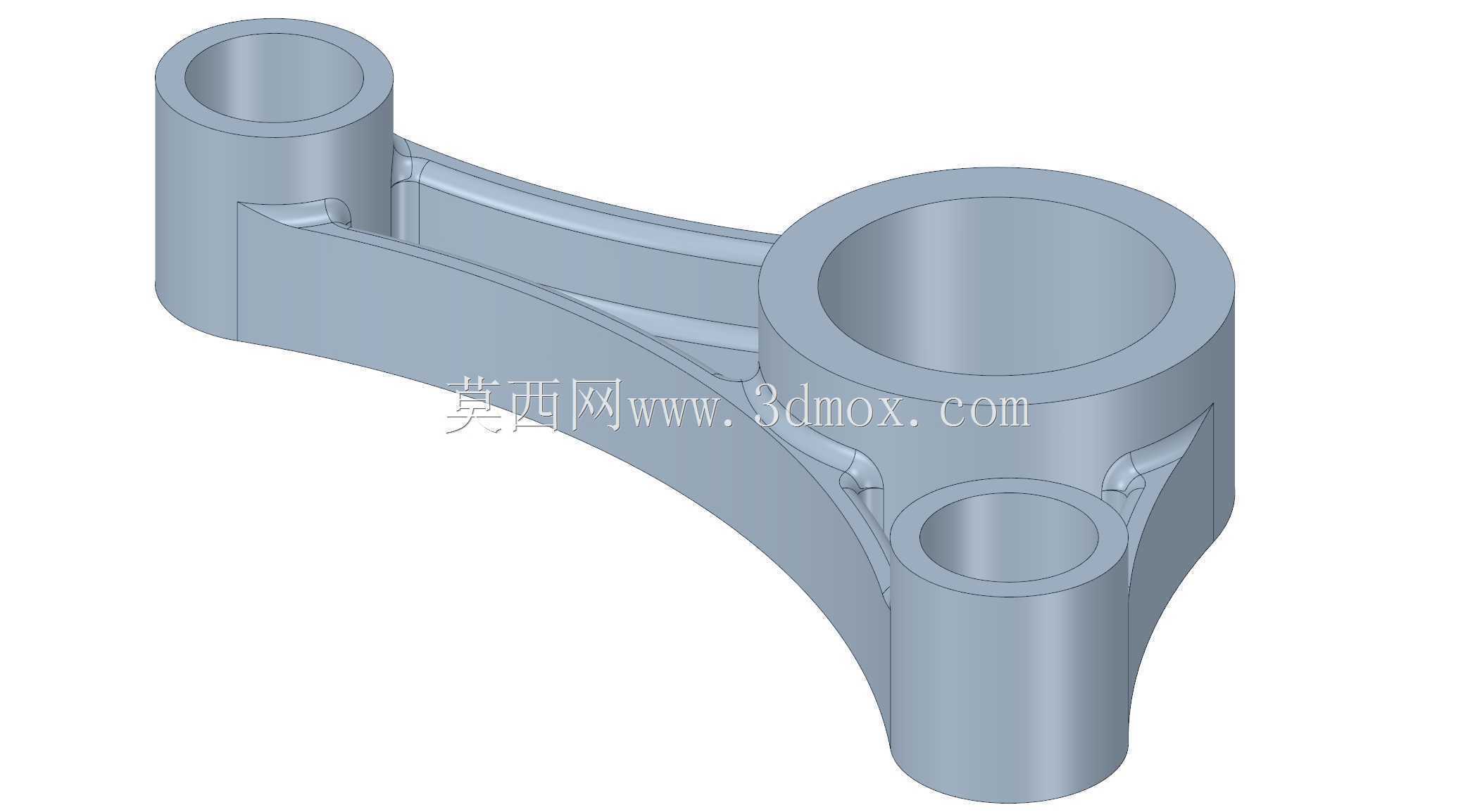

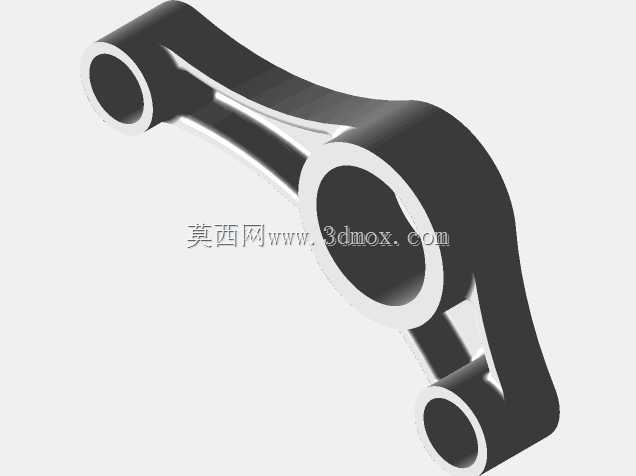

　　这类三筒铰接式联动构件，常应用在需要多节点同步传动的机械系统中，比如轻工设备的连杆传动组、小型工程机械的操纵联动机构、自动化生产线的工位切换联动单元里，核心作用是在三个铰接点位之间传递既定轨迹的运动，同时承担传动过程中的拉压复合载荷，避免分散的连杆件出现运动干涉。从结构设计逻辑来看，三个带通孔的圆柱筒分别对应三个铰接安装位，尺寸最大的主筒作为核心受力铰接点，通常对接固定转轴或者动力输入轴，承担整个构件的主要支撑载荷，筒壁厚度做了渐变加厚处理，靠近连接臂的位置做了圆弧过渡加强筋，避免应力集中导致的长期交变载荷下开裂；尺寸次之的侧筒对应从动端铰接位，对接执行端的连杆，其通孔的同轴度公差需要控制在IT7级以内，保证铰接转动时无卡滞；

　　最小的辅助筒用于对接限位杆或者复位弹簧的安装位，其位置精度直接决定整个联动机构的行程限位准确性。连接臂的截面采用了变截面工字形设计，在保证整体抗弯抗扭强度的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身重量，减少运动过程中的惯性冲击，也避免了多余材料带来的成本浪费。安装边界方面，三个铰接孔的中心距是整个构件的核心安装参数，设计时需要匹配整套联动机构的运动行程计算值，孔的内径公差按照H7级加工，适配标准的铰接销轴，筒的端面需要做倒角处理，方便销轴装配，同时避免装配时刮伤销轴表面的润滑层。在实际工况中，这类联动臂需要承受周期性的交变载荷，所以结构上在臂身和圆柱筒的衔接位置都做了内凹圆弧过渡，没有直角锐边，

　　从根源上减少应力集中点，延长构件的疲劳寿命。建模过程中需要重点保证三个铰接孔的轴线平行度，否则实际装配后会出现转动卡涩、磨损加剧的问题，臂身的加强筋厚度根据受力仿真结果做了优化，既不会因为筋厚过大导致材料浪费，也不会因为筋厚不足出现受力变形。这类构件通常采用铸钢或者高强度铝合金加工，铸造成型后再对铰接孔做精镗加工，保证孔的尺寸精度和表面粗糙度满足铰接转动的要求，日常维护时只需要定期在铰接孔内加注润滑脂，就能保证长期稳定运行，不会出现异常磨损。
