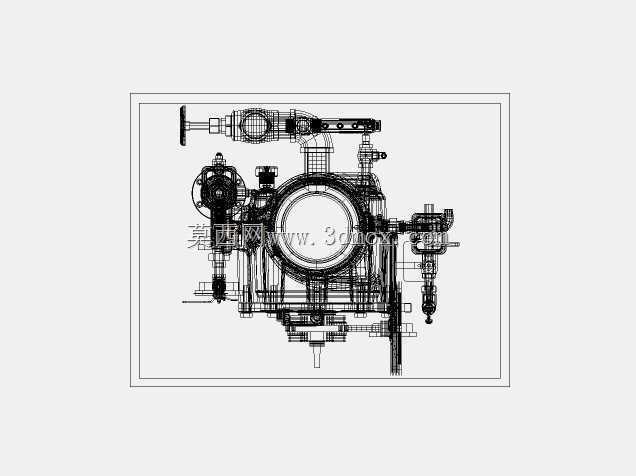

8英寸可靠型雨淋阀组结构三维设计

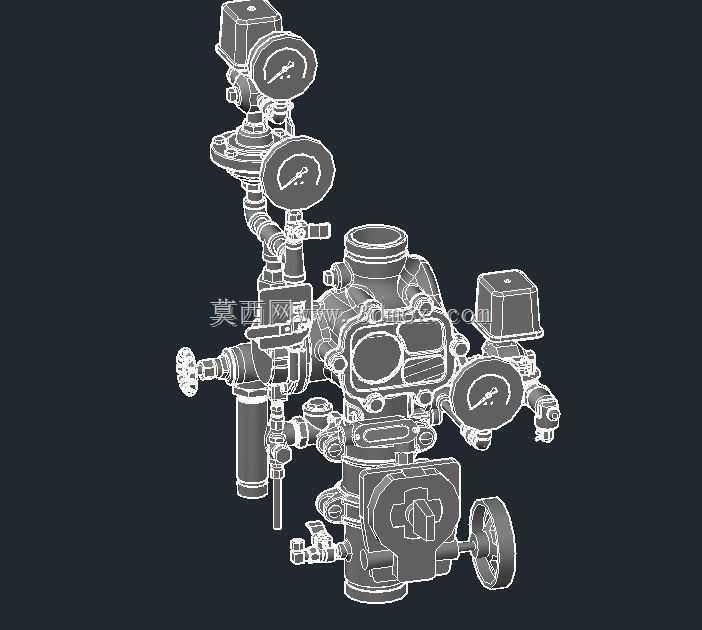

　　在民用建筑、工业厂房、仓储库区等大空间消防防护场景中，开式自动喷水灭火系统的核心控制部件就是雨淋阀，本次呈现的8英寸规格雨淋阀组，适配公称通径DN200的消防供水主干管路，主要用于火灾发生时快速连通供水侧与系统侧管网，同时触发压力开关、水力警铃等联动组件，实现大覆盖面积的开式喷头同步喷水灭火，相比小通径阀组，该规格更适合防火分区面积大、灭火需求等级高的场所，比如高架仓库、大型影剧院、石化装置区等场景，能够在极短时间内完成大流量供水，满足快速控火的实际需求。从结构设计逻辑来看，该阀组采用模块化集成思路，将主控阀瓣、压力监测仪表、控制管路、手动操作机构、电磁阀驱动组件、试水阀等功能部件整合在统一的安装基座上，

　　避免了现场零散拼装带来的密封点过多、管路走向混乱、安装调试难度大的问题。主控阀瓣采用隔膜式压差密封结构，日常准工作状态下，供水侧压力通过控制管路引入阀瓣上腔，依靠上下腔的作用面积差实现密封锁止，无需额外机械锁止机构即可保持阀瓣关闭，当火灾探测信号触发电磁阀泄压，或者手动打开紧急泄放阀时，上腔压力快速下降，供水侧压力推动阀瓣开启，大口径流道完全打开后，水流阻力系数极低，能够满足大流量供水的压损要求。阀组上集成的多组压力表分别对应供水侧压力、系统侧压力、控制腔压力，现场运维人员可以直接通过仪表读数判断阀组工作状态，无需额外加装测压接头，日常巡检时可以快速排查压力异常、管路堵塞等故障。手动操作轮和旁通控制阀的设置，

　　兼顾了自动控制失效场景下的应急操作需求，操作人员可以在现场直接手动开启阀组，也可以通过旁通管路完成小流量补水、试压等操作。从安装边界来看，该阀组的整体布局充分考虑了现场安装的操作空间需求，进水口与出水口采用同轴法兰连接结构，法兰连接尺寸符合现行消防管路连接标准，现场对接时无需调整管路走向即可直接安装；阀组上的仪表、控制组件均朝向操作面布置，安装后所有操作部件、显示仪表都处于人员站立可及的高度范围，侧面预留的控制管路接口可以直接对接火灾报警系统的联动管线，底部设置的排污口可以在日常维护时直接排出阀腔内的沉积杂质，无需拆解主阀结构。设计过程中对管路走向做了优化，所有控制管路均采用硬管弯折成型，减少了软管连接带来的老化泄漏风险，

　　管路固定点均匀分布，避免了供水时水流冲击导致的管路振动问题；阀组上的电磁阀、压力开关等外接电气部件均采用防水型结构，适配消防泵房、隧道等潮湿安装环境的防护要求。在流道设计上，主阀腔采用平滑过渡的流线型结构，避免了直角转弯带来的涡流压损，经流道仿真验证，额定流量下的压损远低于标准要求值，能够保证最不利点喷头的工作压力满足设计规范。阀瓣密封面采用耐老化橡胶材质，长期受压状态下不会出现永久变形，密封副的配合精度经过反复调整，能够在低压供水工况下依然保持可靠密封，不会出现渗漏问题。阀组上的所有紧固件均采用防腐处理，适配消防系统长期充水的工作环境，避免长期使用后出现锈蚀卡涩的问题，手动操作机构的传动部件设置了润滑脂注油点，长期存放后也可以通过注油保持操作灵活，不会出现锈死无法操作的情况。
