4英寸可靠型雨淋阀组结构设计

　　在自动喷水灭火系统的工程应用场景里，雨淋阀作为开式系统的核心控制部件，承担着火灾发生时快速连通供水侧与系统侧管路、大流量输送灭火用水的关键作用，4英寸规格的产品主要适配中等防护等级的工业厂房、仓储库区、地下商业空间等场所，这类场所的防火分区面积适中，单套阀组需要覆盖的开式喷头数量在规范要求的区间内，既不会因通径过小导致供水流量不足，也不会因通径过大造成管路投资浪费。从实际使用的功能逻辑来看，该雨淋阀组采用隔膜式结构的可靠型设计，平时阀瓣将供水腔与出水腔完全隔断，供水侧的压力水通过管路引入控制腔，维持阀瓣上下的压力平衡，保证阀组在准工作状态下无渗漏、无误动作；当火灾探测回路触发动作信号后，控制腔的泄压通道快速打开，控制腔压力骤降，

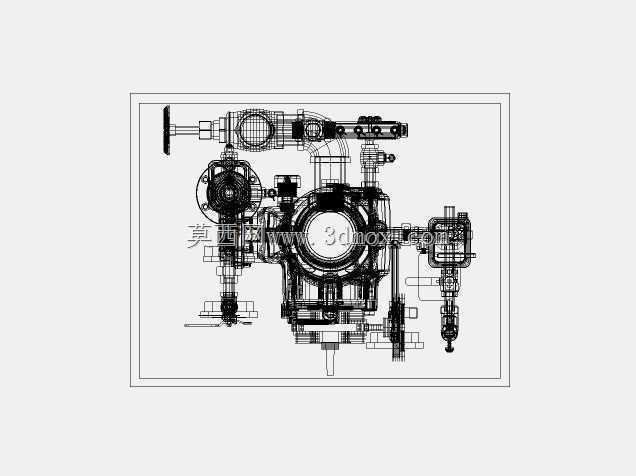

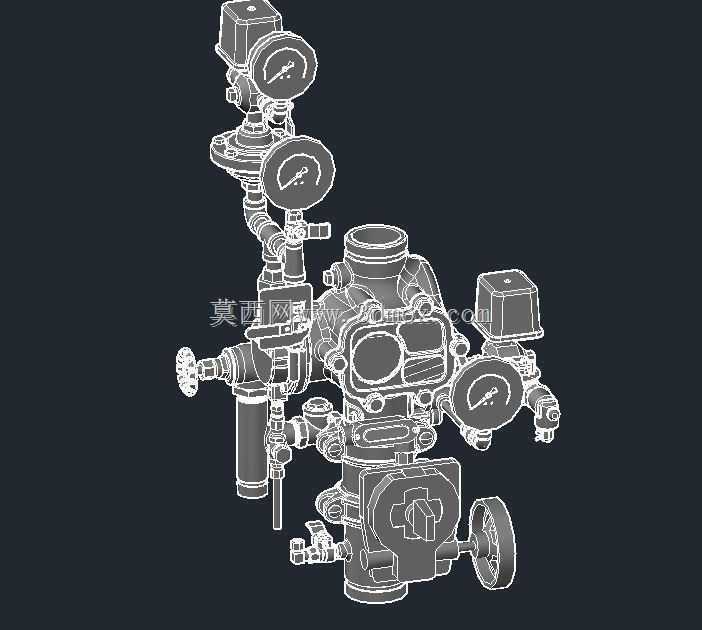

　　供水侧的水压直接推动阀瓣开启，整个开启过程的响应时间控制在行业规范要求的阈值内，能够在火灾蔓延的初期阶段就将灭火用水输送到所有开式喷头，实现大面积的快速控火灭火。整套阀组的集成化设计思路，是将日常运维与系统运行所需的附属部件全部整合在阀组本体周边，不需要在现场额外拼装零散的控制管路与监测部件。从结构布局上可以看到，阀组本体的上下端分别设置了法兰连接接口，法兰的螺栓孔距、密封面尺寸完全匹配同压力等级的国标管路法兰，现场安装时只需要对接上下端的主供水管路即可，不需要额外加工过渡连接件。阀组的供水侧与系统侧都配置了精度匹配的压力表，运维人员日常巡检时不需要额外加装检测仪表，直接读取表盘数值就能判断两侧的压力是否处于正常区间，

　　快速识别管路渗漏、压力不足等潜在故障。阀组侧面集成了手动控制阀与防复位机构，当自动探测系统出现故障无法触发时，现场人员可以直接操作手动阀快速开启阀组，防复位机构能够保证阀组一旦开启就不会因为供水压力波动自行关闭，避免灭火过程中供水中断。在控制部件的布局上，电磁阀、压力开关等触发与反馈部件都安装在阀组本体的高位区域，避免管路积水长期浸泡部件导致的锈蚀失效，所有控制管路都采用硬管弯折成型，管路走向整齐固定，没有多余的软管冗余，减少了长期运行过程中管路松动、破损导致的误动作风险。手轮操作机构设置在阀组侧下方的易操作位置，手动复位时操作人员不需要登高或者探身到管路缝隙里，站在地面就能完成复位操作，降低后期运维的操作难度。

　　从安装边界的尺寸来看，4英寸通径的阀组整体高度控制在常规消防管路安装的空间要求内，阀组侧面突出的部件最大外轮廓尺寸预留了足够的操作空间，现场安装时不需要为了避让阀组部件额外扩大管井或者设备间的面积，阀组底部预留的排水接口可以直接对接现场的排水管路，日常功能测试时的废水可以直接排出，不会淤积在阀组周边造成地面积水。整套结构的设计充分考虑了工程现场的安装、运维、使用全流程需求，所有部件的位置排布都经过实际安装场景的验证，既保证了功能的可靠性，也兼顾了现场施工与后期维护的便利性，建模过程中所有配合面的尺寸、法兰的连接参数、部件的相对位置都严格按照实际产品的工程尺寸还原，能够直接用于消防管路系统的布局设计、安装模拟以及阀组结构的教学演示。
