三英寸消防雨淋报警阀组结构设计

　　在自动喷水灭火系统的工程应用场景里，雨淋阀作为开式系统的核心控制部件，承担着火灾发生时快速连通供水侧与系统侧管路、同步触发报警联动的关键作用，三英寸规格的产品主要适配中等防护等级的工业厂房、仓储库区、地下商业空间等场所，这类场景的设计供水流量通常在每秒数十升级别，既不会因为通径过小导致供水不足延误灭火时机，也不会因为通径过大造成管路成本浪费、水压控制难度提升的问题。从实际使用的功能逻辑来看，该阀组需要同时满足几个核心的工程要求：首先是常态下的可靠密封，系统侧管路在准工作状态下为空管或低压状态，供水侧保持恒定的消防水压，阀瓣组件必须能够长期承受水压差作用不发生渗漏，避免误充水造成管路水渍损失；其次是触发后的快速响应，

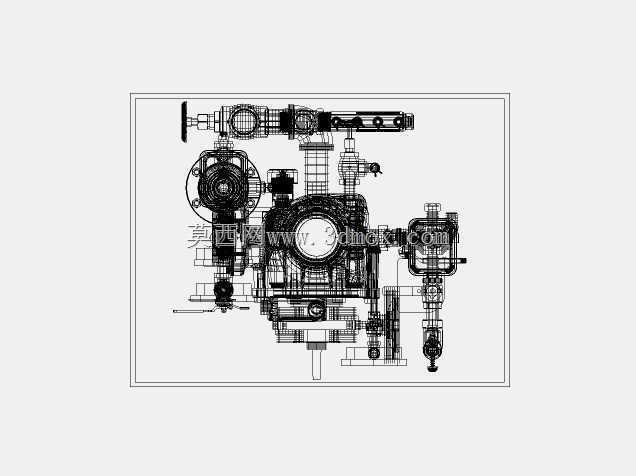

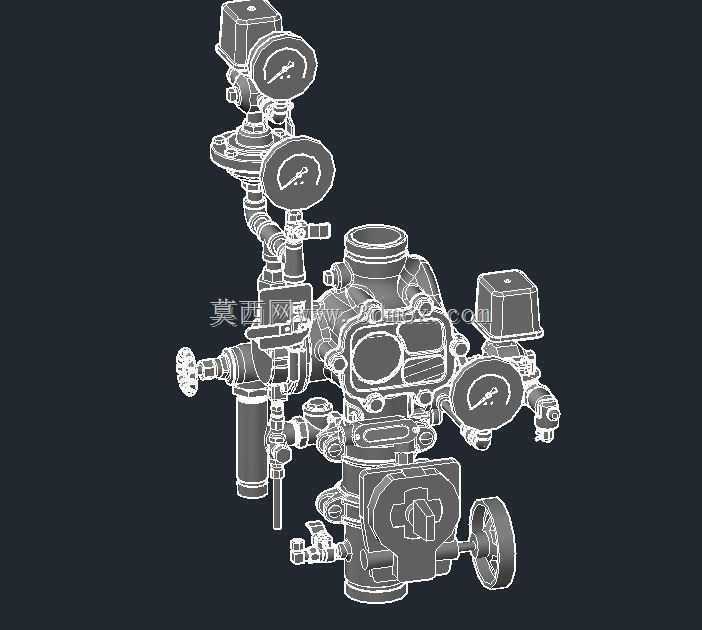

　　无论是通过火灾探测系统输出的电信号触发电磁阀泄压，还是通过湿式先导管路的温感喷头破裂触发控制腔泄压，阀瓣都要在极短时间内完全开启，让压力水快速充满整个开式喷头管网，实现保护区的全覆盖喷水灭火；另外还要具备可靠的报警联动功能，阀组开启后压力水要第一时间进入水力警铃管路和压力开关组件，触发就地的声响报警，同时向消防控制室输出动作信号，联动启动消防水泵、关闭相关区域的防火分隔设施。从结构设计的思路来看，这款三英寸雨淋阀采用了模块化的集成设计思路，将主阀阀体、控制管路、压力表组、电磁阀、手动应急启动装置、压力开关接口、水力警铃接口等部件整合为一体化的阀组总成，避免了现场安装时零散拼接控制管路带来的密封风险和安装误差。

　　主阀体采用直通式的流道设计，相比角式结构能够有效降低水流阻力，减少阀组自身的水压损失，保证末端喷头的出水压力满足设计要求。阀体上集成的多组压力表分别对应供水侧压力、控制腔压力、系统侧压力，日常巡检时可以直接通过压力表读数判断阀组的工作状态是否正常，不需要额外加装检测接头。控制管路的布局充分考虑了防冻和防堵塞需求，所有管路接头都采用标准管螺纹连接，过滤组件设置在控制管路的进水端，能够拦截供水中的杂质，避免细小颗粒物进入控制腔造成密封面磨损或者电磁阀卡滞。手动操作机构设置在阀体正面便于操作的位置，当自动触发功能失效时，现场人员可以直接扳动手动推杆打开阀瓣，实现应急启动，手轮的操作力矩经过优化，不需要借助额外工具就可以完成操作，符合消防设备应急操作的快速性要求。从安装边界的尺寸来看，三英寸规格的雨淋阀进出口采用标准的法兰连接结构，法兰的螺栓孔距、密封面尺寸完全符合通用管路法兰的标准要求，可以直接和同规格的消防管路对接，不需要额外加工过渡接头。阀组整体的安装高度控制在常规操作范围内，顶部的压力表、电磁阀等部件距离地面的高度适合日常巡检和维护操作，侧面的控制管路向外延伸的尺寸预留了足够的扳手操作空间，安装时不需要为了避让管路额外调整周边支架的位置。阀组底部设置了专用的排水接口，在日常功能测试或者系统检修时，可以直接通过排水接口排空阀腔和系统侧管路的存水，不需要拆卸主法兰连接螺栓，大幅降低了维护的工作量。在实际工程选型过程中，

　　三英寸雨淋阀的适配场景需要结合保护区的面积和设计喷水强度计算，通常来说DN80通径的阀组最大能够覆盖的保护区面积在两百平方米以上，配合不同流量系数的开式喷头，可以满足固体火灾、液体火灾等不同类型防护对象的灭火需求。设计过程中还充分考虑了不同安装环境的适应性，阀组的所有外露金属部件都经过了防腐处理，能够在潮湿、多粉尘的工业环境下长期使用，控制腔的密封组件采用耐老化的弹性材料，长期处于受压状态也不会出现永久变形导致密封失效的问题。另外阀组的结构设计预留了扩展接口，可以根据项目需求加装信号反馈装置、压力调节装置等附加组件，不需要对主阀体进行改装，适配不同项目的个性化设计要求。很多现场安装的常见问题在结构设计阶段就做了针对性优化，比如控制管路的接头位置都做了防错设计，不同功能的管路接口尺寸有明确区分，避免现场安装时接错管路导致阀组无法正常工作；阀体上的流向标识采用凸刻工艺，长期使用也不会磨损脱落，安装时可以快速识别进出口方向，避免反向安装造成的功能失效。
