SMT产线压焊盖式焊接工装夹具

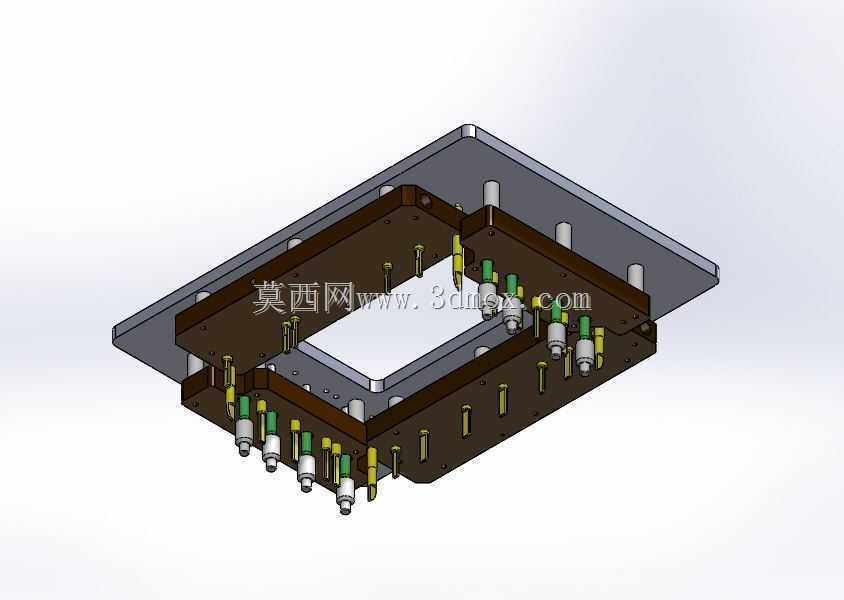

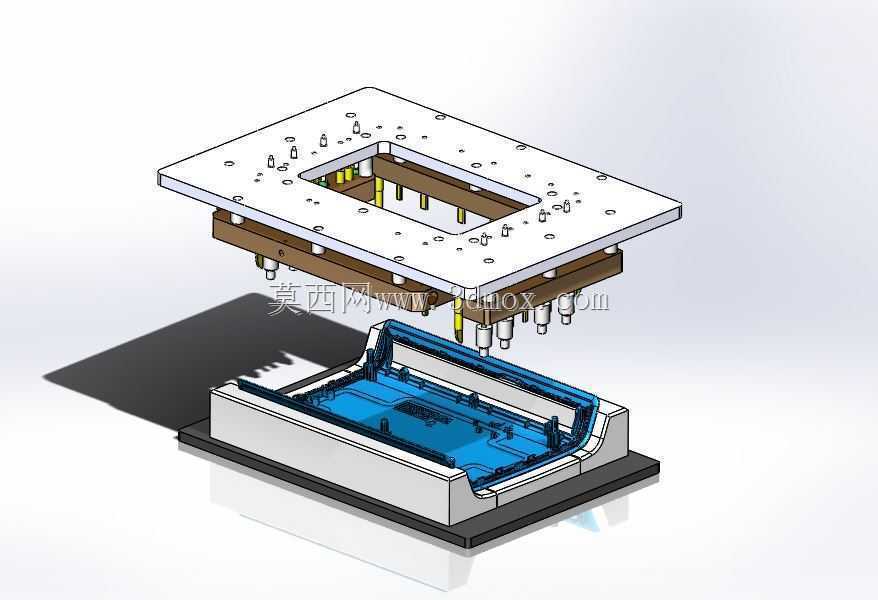

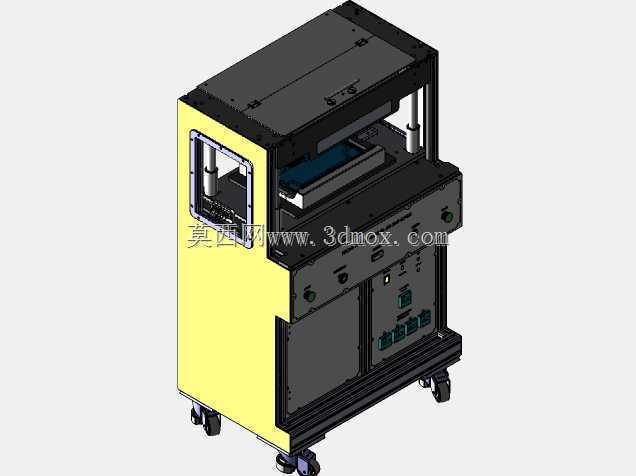

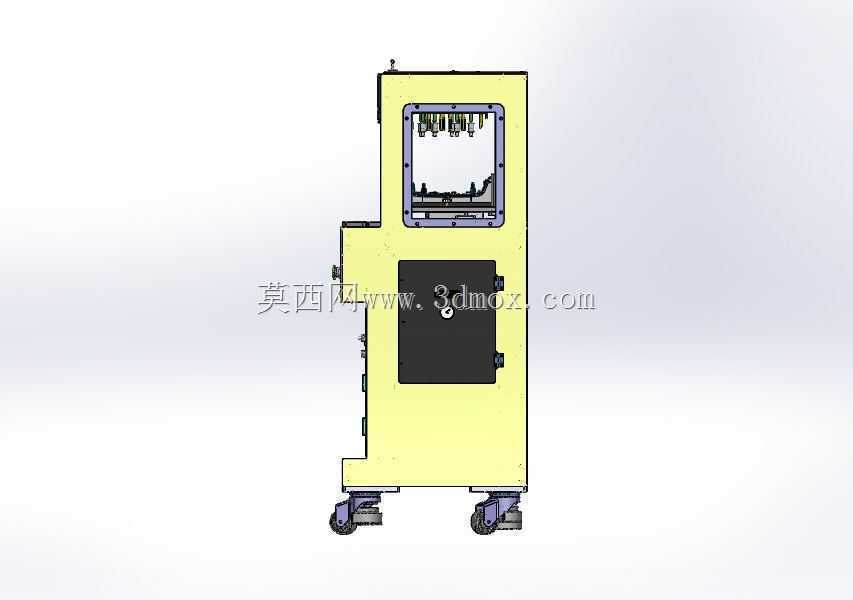

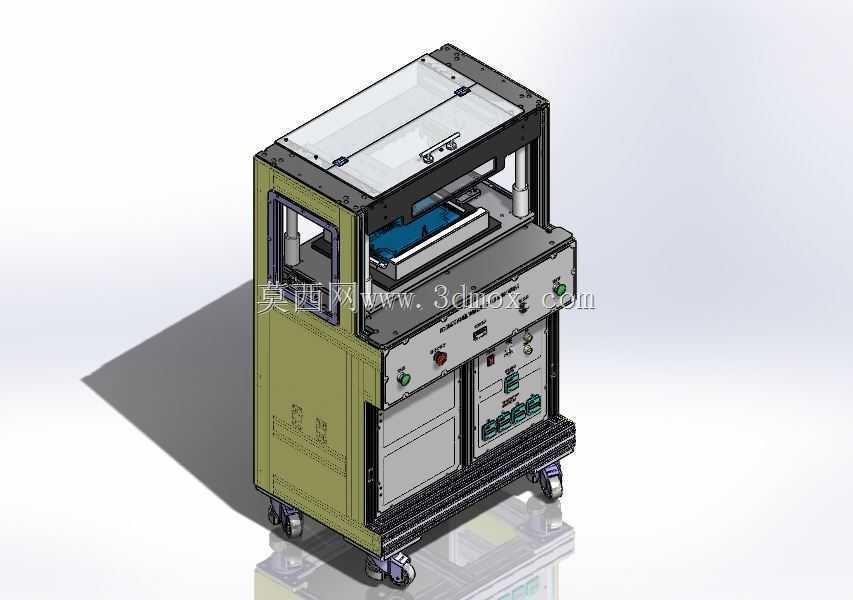

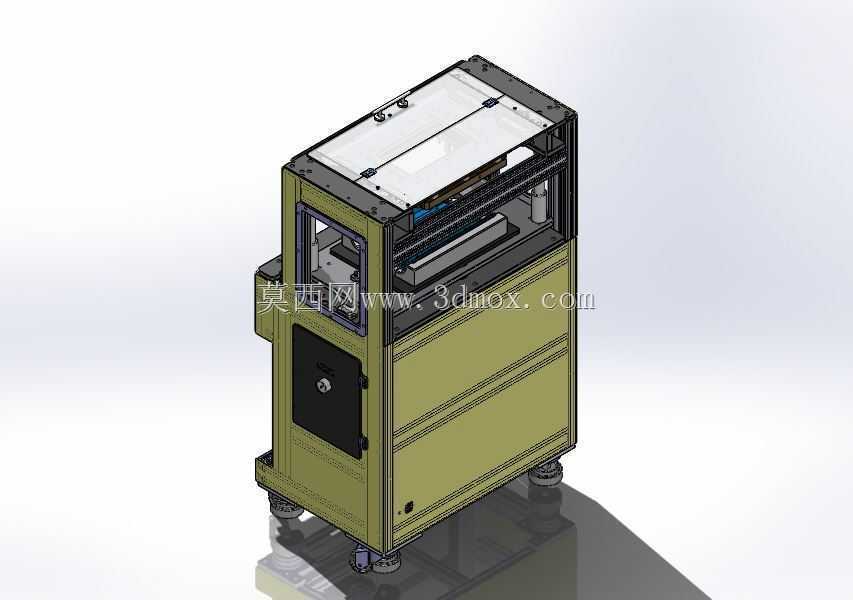

　　这套压焊盖结构的焊接夹具，主要面向SMT电子组装产线的板件焊接工序设计，日常部署在产线中段的焊接工位旁，适配小批量多批次的电路板组件焊接作业，替代传统手工对位压紧的操作模式，解决人工持件焊接时易出现的对位偏移、压持力度不均导致的虚焊、元件移位问题。从结构设计逻辑来看，设备采用立式柜式集成布局，底部配置带刹车的万向脚轮，可根据产线排布需求灵活移动工位，脚轮安装面与柜体底部框架采用螺栓刚性连接，单脚轮额定承重满足整柜满载运行时的载荷要求，柜体底部预留100mm的走线与维护空间，方便底部电气元件的检修更换。上部作业区采用透明亚克力防护盖作为压焊盖主体，压合行程通过两侧的直线导轨做导向约束，导轨副选用低阻尼预压型规格，

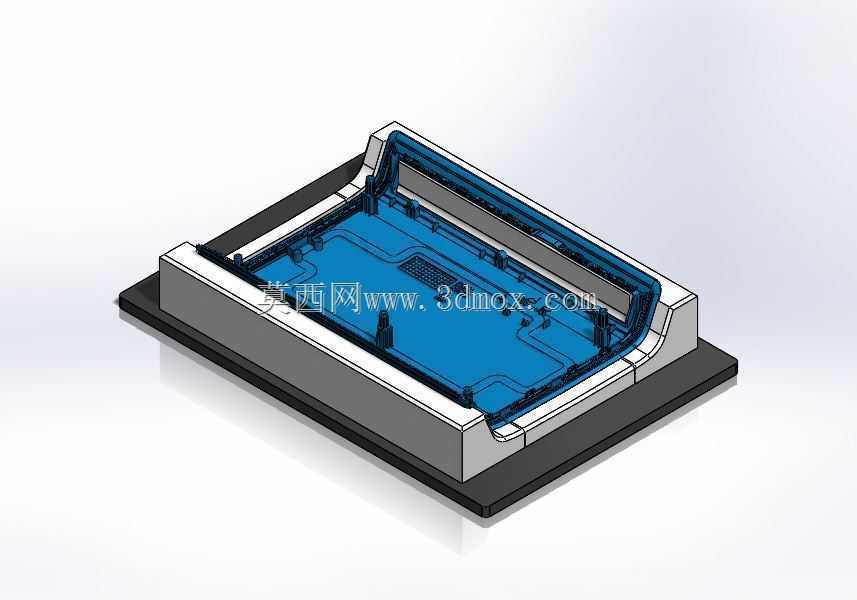

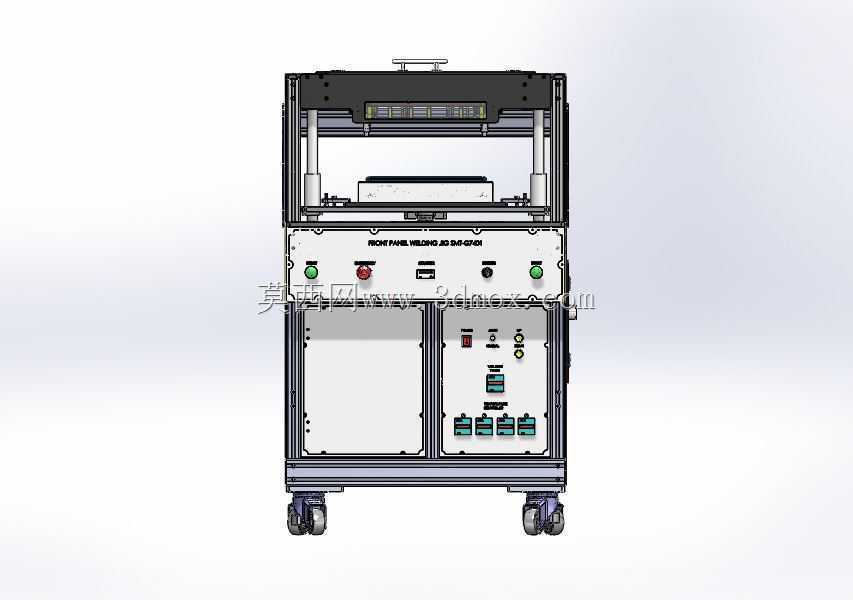

　　保证压合过程中盖体无横向窜动，压合面的平行度控制在0.05mm以内，避免压持时对板件上的贴片元件造成挤压损伤。压焊盖的开合驱动采用气动顶升结构，气源接口设置在柜体侧部下方，配套的调压阀、节流阀集成在正面操作面板区域，操作人员可根据不同厚度的焊接工件调整压合压力与下行速度，面板上同时设置急停按钮、启动按钮与状态指示灯，所有操作元件的安装高度符合人体工程学要求，站立操作时无需过度弯腰或抬臂。柜体中部为工件放置平台，平台表面做硬质阳极氧化处理，耐磨性能满足长期反复放置工件的使用需求，平台上预留定位销安装孔位，可根据不同型号的电路板快速更换定位治具，换型时间控制在10分钟以内，适配柔性产线的快速换产需求。柜体下部为电气集成舱，

　　舱门采用快拆式铰链连接，内部预留PLC、电磁阀、接线端子排的安装导轨位置，布线时强弱电分离走线，避免信号干扰，舱体侧面设置散热通风孔，保证长时间运行时内部电气元件的工作温度处于合理区间。从安装边界来看，设备整体占地面积控制在0.6㎡以内，宽度尺寸适配标准SMT产线的工位间距，高度不超过1.4m，不会遮挡产线操作人员的视线，设备后侧预留与产线接驳的接口位置，可拓展接入自动上下料机构，升级为半自动焊接工位。在实际使用场景中，操作人员只需将待焊接的电路板放置在定位平台上，确认元件摆放到位后按下启动按钮，压焊盖自动下行压持工件，焊枪可通过盖体上预留的操作窗口完成指定点位的焊接作业，焊接完成后压盖自动顶升，操作人员即可取出成品件，

　　整个作业流程相比传统手工压紧的方式，单工位作业效率可提升40%以上，同时焊接不良率可降低至1%以内。设计过程中针对SMT车间的防静电要求，整个柜体框架与作业平台均做防静电接地处理，接地电阻符合电子车间的防静电规范，避免静电击穿板件上的敏感电子元件；压焊盖的透明材质选用防紫外线的亚克力板材，可阻挡焊接过程中产生的弧光飞溅，保护操作人员的眼部安全，盖体边缘做圆角钝化处理，避免开合过程中划伤操作人员。设备框架整体采用工业铝型材拼接搭建，拼接处采用高强度角件连接，整体框架的刚性满足长期高频次压合作业的载荷要求，不会出现框架变形导致的压合精度下降问题，铝型材表面的阳极氧化层也可适应车间内少量助焊剂挥发的腐蚀环境，延长设备的整体使用寿命。
