四英寸管道用150mm行程限位伸缩接头

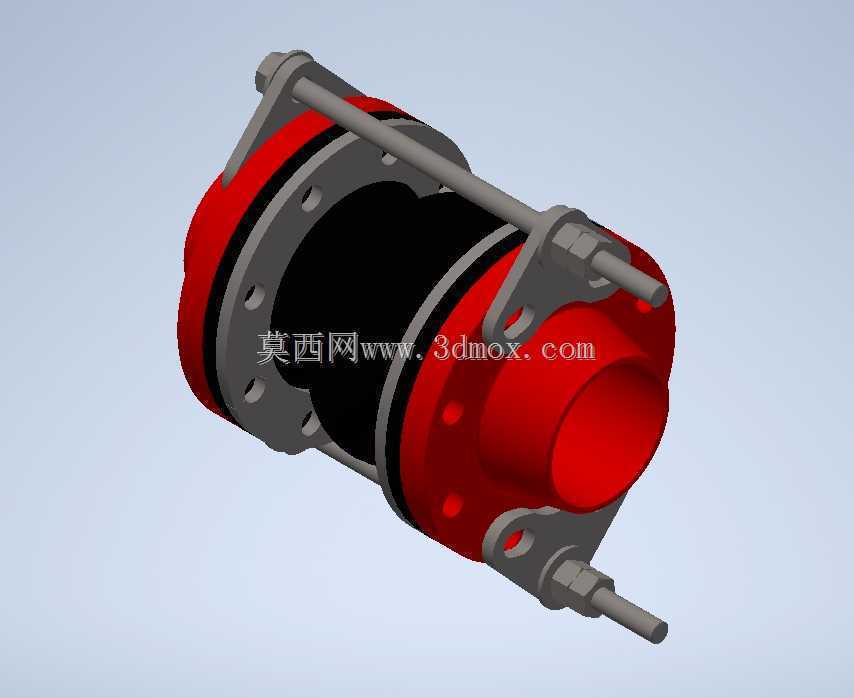

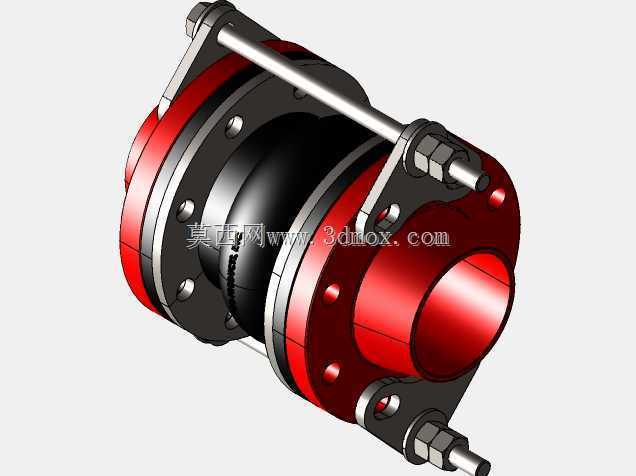

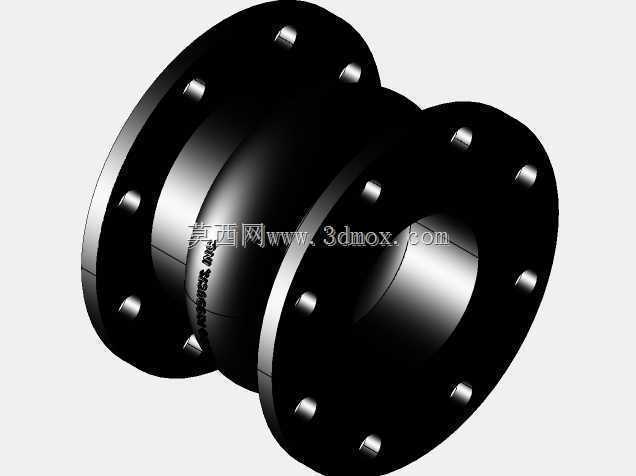

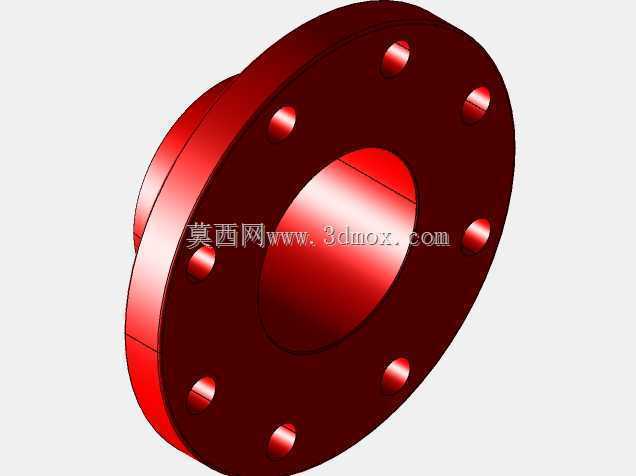

　　在市政给排水、化工流体输送、暖通循环水等管线布设场景中，管道受介质温度变化产生的热胀冷缩、地基不均匀沉降带来的位移拉扯、设备运行传导的振动应力，一直是管线密封失效、结构开裂的核心诱因，这类带限位结构的伸缩接头，正是为解决上述管线应力问题设计的专用连接部件。这款适配4英寸公称通径管路的伸缩接头，设计补偿行程为150mm，区别于无约束的普通伸缩节，其自带的限位拉杆结构可在允许的补偿行程范围内自由伸缩，一旦达到设计最大补偿量就会刚性限位，避免管道过度位移拉脱密封结构，尤其适合两端管线位移量可控、不允许接头出现过量轴向窜动的安装场景。从结构设计逻辑来看，接头两端采用标准凸缘法兰作为连接界面，法兰螺栓孔的孔距、孔径、

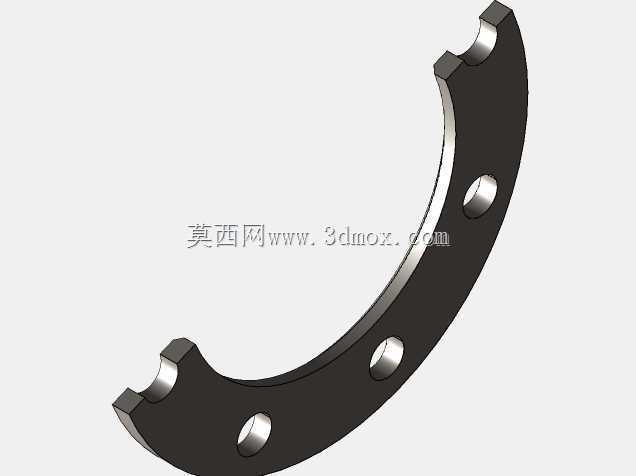

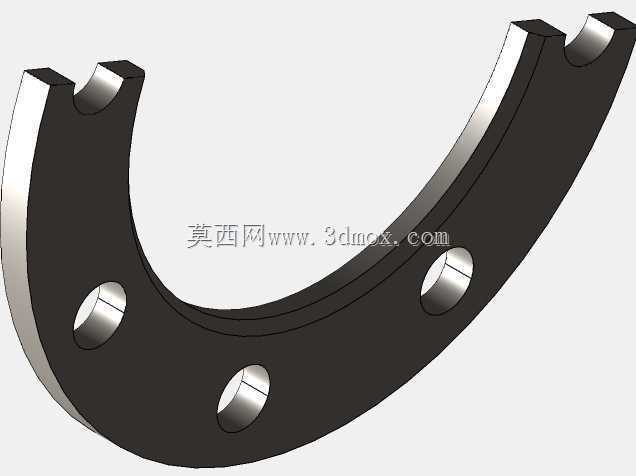

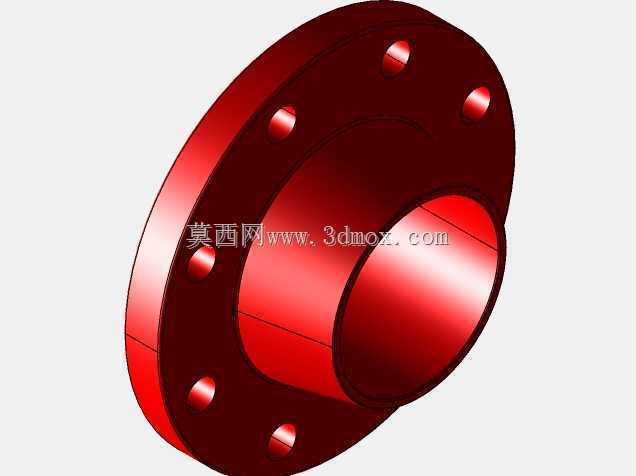

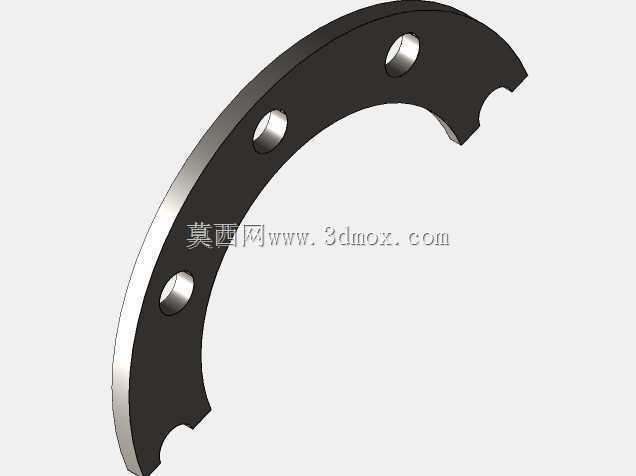

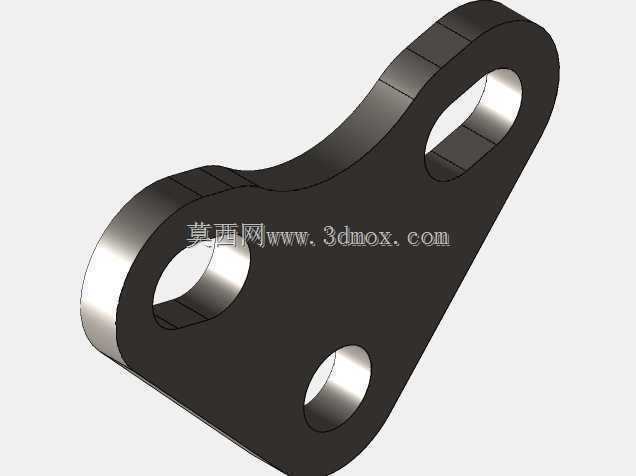

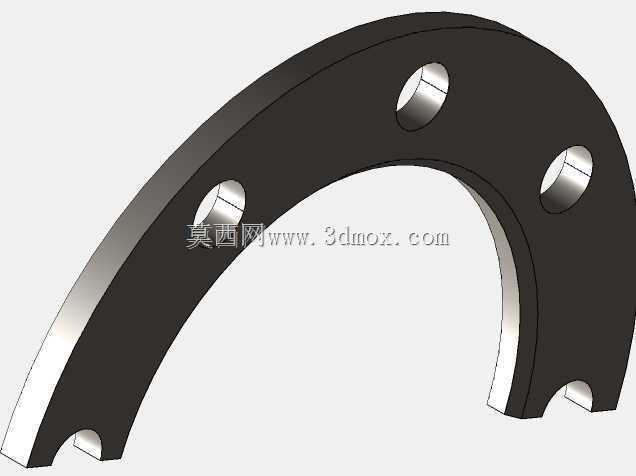

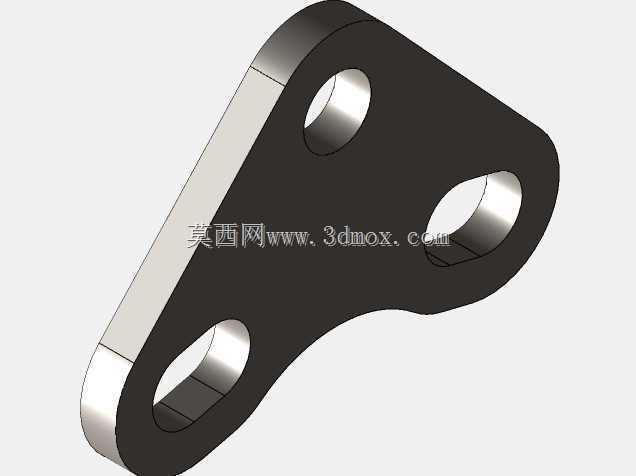

　　密封面形式完全匹配同通径的通用管路法兰标准，现场安装时无需额外加工转接件，可直接与管道端法兰、阀门端法兰配对紧固，降低现场施工的适配成本。中间的伸缩段采用嵌套式密封结构，密封件嵌装在内外套管的配合间隙内，既保证伸缩过程中的滑动顺畅，又能在额定工作压力下杜绝介质渗漏，密封材质可根据输送介质的属性调整，输送常温水可采用丁腈橡胶，输送腐蚀性化工介质则可更换为氟橡胶材质，适配不同工况的密封需求。外露的限位拉杆沿接头圆周方向均匀布置，拉杆两端通过铰接支座与两端法兰本体连接，这种铰接设计并非完全锁死轴向位移，而是允许接头在补偿轴向伸缩的同时，承受小幅度的径向偏角，抵消管线安装时的微小同轴度误差，以及地基沉降带来的轻微错位，

　　避免硬连接状态下的应力集中直接撕裂焊缝或法兰密封面。从安装边界尺寸来看，接头完全收缩状态下的轴向长度可满足紧凑管段的安装空间要求，拉伸至最大行程150mm时，整体长度仍处于常规管线安装预留的补偿段空间范围内，法兰外径尺寸与同压力等级的4英寸标准法兰完全一致，现场布设时无需为接头额外扩大管廊安装空间，也不用调整相邻管线的支撑位置。在实际工程选型中，这类伸缩接头通常安装在水泵进出口、长直管线的分段补偿位置、阀门与管道的连接段，一方面吸收管道热胀冷缩产生的轴向位移，减少管道热应力对两端设备的推力，避免水泵、阀门等设备的连接法兰受长期应力作用出现密封泄漏；另一方面可通过自身的微量位移，抵消设备运行时传递到管线上的振动，

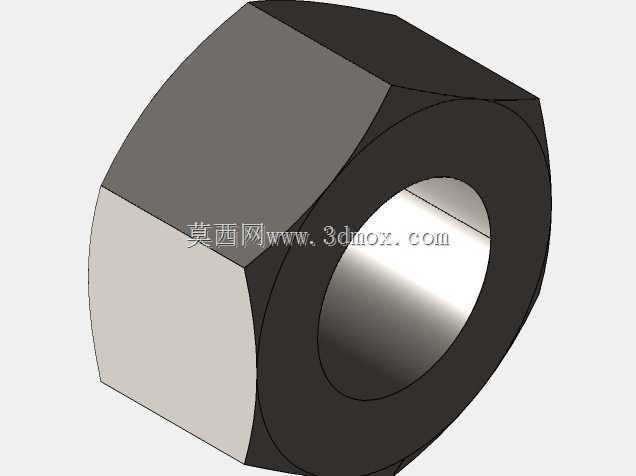

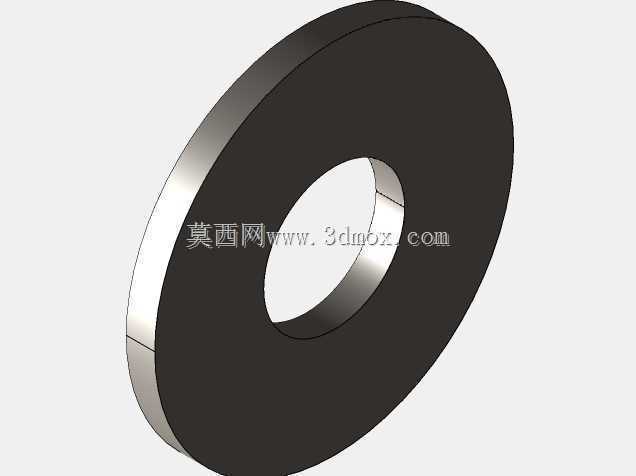

　　降低振动沿管线传导产生的噪音与结构疲劳。建模过程中需要重点关注几个配合尺寸的精度控制：一是内外伸缩套管的配合间隙，间隙过大会导致密封件受压挤出造成泄漏，间隙过小则会使伸缩滑动阻力过大，无法正常发挥补偿作用；二是限位拉杆的长度公差，拉杆的有效长度直接决定最大补偿行程，若各拉杆长度不一致，伸缩过程中会出现偏卡，导致局部密封面受力不均；三是法兰密封面的平面度与螺栓孔位置度，这两个参数直接影响现场安装的配对成功率，若位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，强行紧固还会导致法兰面翘曲渗漏。不同于无限位的自由伸缩节，这款接头的限位结构可承受管线的轴向内压推力，在管线布设时无需为接头额外设置专门的止推墩，尤其适合地下管廊、架空管线等不方便设置止推结构的安装场景，大幅降低管线施工的土建成本。在日常运维中，这类带限位的伸缩接头无需频繁拆解维护，仅需在管线例行巡检时检查限位拉杆的锁紧螺母是否松动、密封部位是否有渗漏痕迹即可，相较于橡胶软接头，其金属结构的抗老化性能更强，在高温、高压工况下的使用寿命更长，也不会出现橡胶材质长期使用后老化开裂的问题。
