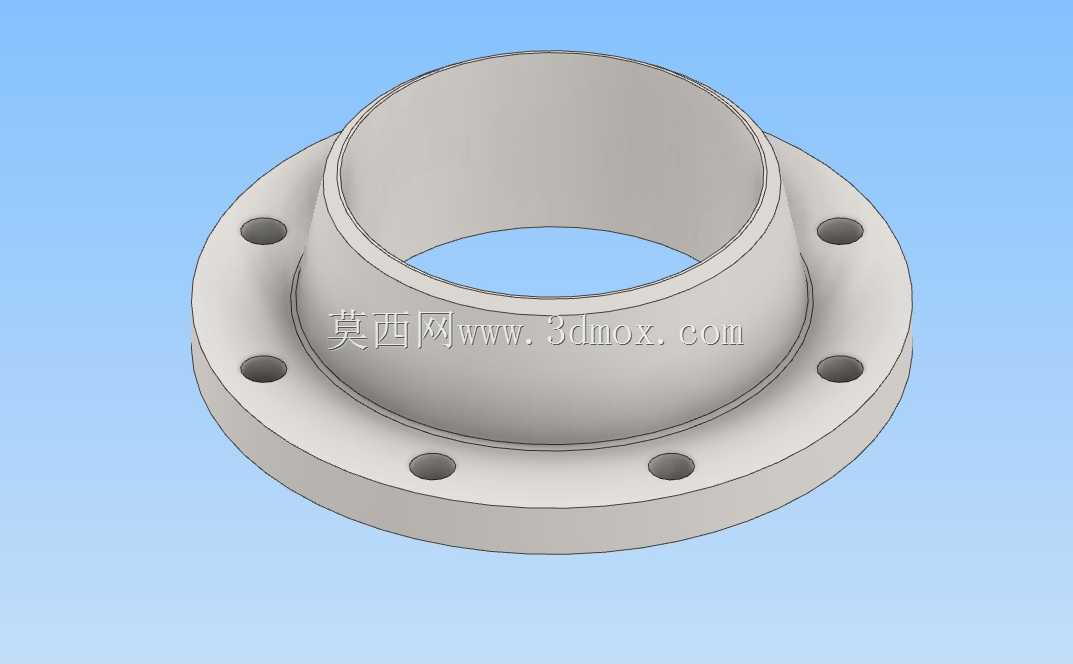

等级150系列多口径带颈对焊法兰结构

　　在石化、市政给排水、暖通空调、常规工业低压流体输送的管路系统里，这类等级150的带颈法兰是管路对接、设备接口衔接最常用的连接件之一，日常选型中覆盖65mm到250mm的常用通径区间，刚好匹配多数民用及工业常规低压工况的管路规格需求。从实际使用场景来看，这类法兰主要用在公称压力150磅级的管路上，适配输送水、低压蒸汽、常规油品、无强腐蚀性化工介质的管线，不管是车间内部的工艺管线排布，还是室外管网的节点对接，或是泵阀设备的进出口接口，都能看到这类法兰的应用。和普通平焊法兰不同，带颈的结构设计能把法兰盘和管道连接位置的应力顺着颈部锥度过渡分散，避免应力集中在焊缝位置，长期受管路振动、温度形变影响时，连接可靠性比平焊结构高不少，

　　尤其适合有轻微压力波动、管线存在一定热胀冷缩位移的工况。设计这类法兰的时候，首先要匹配对应通径的钢管外径，颈部的锥度通常按1:3左右的斜率做过渡，既不会因为颈部过陡造成应力集中，也不会因为锥度过缓增加不必要的材料占用。法兰盘上的螺栓孔是沿圆周均布的，不同通径对应的螺栓孔数量、孔径、孔中心圆直径都严格匹配压力等级对应的标准参数，安装的时候不需要额外扩孔或者调整孔位，只要配对相同压力等级、相同通径的法兰，加上对应规格的密封垫片，穿入螺栓对称预紧就能实现可靠密封。从安装边界来看，不同通径的法兰外径、厚度、颈部高度都有明确的尺寸边界，做管路排布三维设计的时候，要预留出法兰盘外侧的螺栓安装操作空间，尤其是靠近墙面、设备侧壁的法兰位置，

　　要留出足够的扳手操作余量，避免后期安装的时候螺栓无法穿入或者预紧空间不足。密封面的平整度是这类法兰加工的核心控制项，密封面如果存在翘曲、划痕，哪怕螺栓预紧力达标，也容易出现介质渗漏的问题，建模的时候密封面的粗糙度、平面度公差都要按对应标准标注清楚，给后续加工提供明确的尺寸依据。另外，法兰颈部和管道对接的坡口尺寸也要和现场焊接工艺匹配，通常对接端会加工成V型坡口，保证管道和法兰对接的时候焊缝能焊透，避免焊缝内部存在未熔合、气孔等缺陷，影响长期使用的承压能力。在做三维建模的时候，要注意不同通径规格的参数化关联，比如通径变化时，螺栓孔的数量会随通径增大而增加，法兰盘外径、厚度也会随通径成比例调整，颈部的内径要和对应通径的钢管内径保持一致，

　　避免对接的时候出现通径缩径，造成管路介质流动阻力增大。实际选型过程中，很多新手容易忽略法兰颈部的高度尺寸，把带颈法兰和平焊法兰的安装空间混为一谈，导致现场安装时法兰和相邻的管路弯头、三通间距不足，无法完成焊接操作，这类问题在前期三维建模做管线碰撞检查的时候就要提前规避，把法兰的完整外形尺寸准确录入模型，才能保证后续现场安装的顺畅。这类法兰的密封通常搭配非金属垫片或者缠绕垫片使用，150磅级的压力下，不需要使用金属环垫，安装时螺栓预紧力要按对角线顺序分步加载，避免法兰盘受力不均造成密封面压偏，这也是现场安装时需要注意的工艺要点。从结构强度角度来说，带颈结构的法兰整体刚性比平焊法兰高，在管路存在一定侧向载荷的时候，不容易出现法兰盘变形的问题，比如管线支架间距偏大、管路存在轻微偏载的场景，选用这类带颈法兰能有效降低接口渗漏的概率。
