6英寸板式止回阀结构设计方案

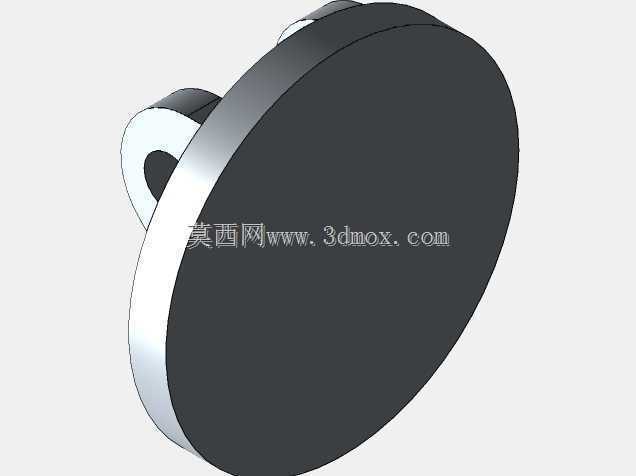

　　在民用供水、工业循环水、市政给排水等管路系统中，介质倒流是极易引发水锤冲击、泵组反转、前端设备损坏的典型风险点，板式止回阀作为管路单向导通的核心部件，凭借短结构长度、低流阻、安装便捷的特性，在大口径低压水系统管路中应用占比极高。本次呈现的6英寸板式止回阀，公称通径对应DN150规格，适配常规6英寸公称直径的管路对接需求，整体采用对夹式安装结构，无需额外配置法兰短节，可直接夹装在两片管路法兰之间完成固定，大幅压缩管路安装的轴向占用空间，尤其适合泵房、管井等安装空间局促的场景。从结构设计逻辑来看，这款止回阀采用绕固定销轴摆动的阀板结构，阀座密封面与阀板的贴合角度经过反复校核，介质正向流通时，阀板在介质动压作用下绕销轴向上翻转开启，

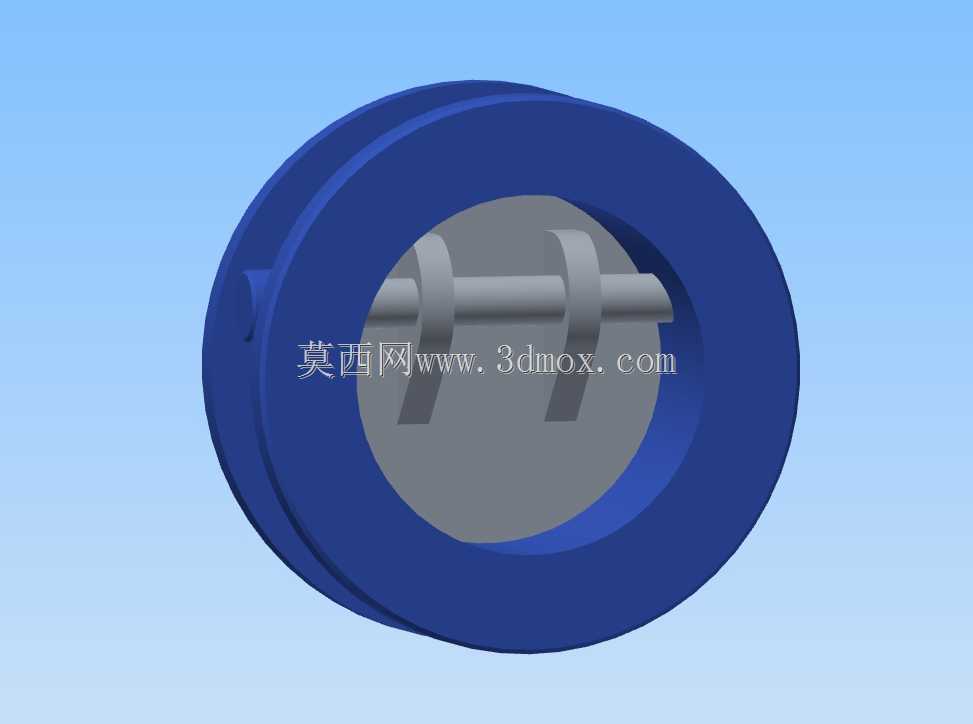

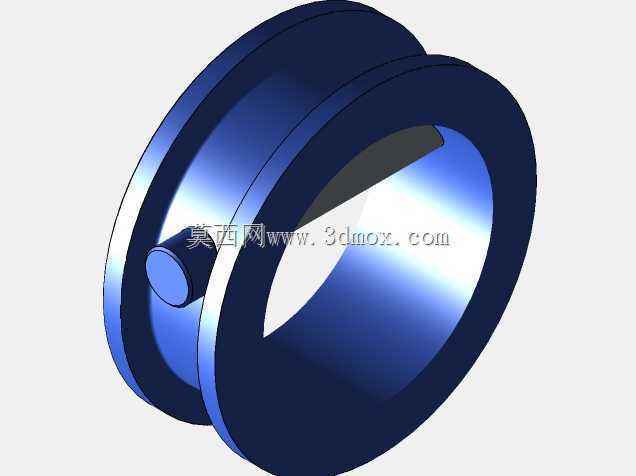

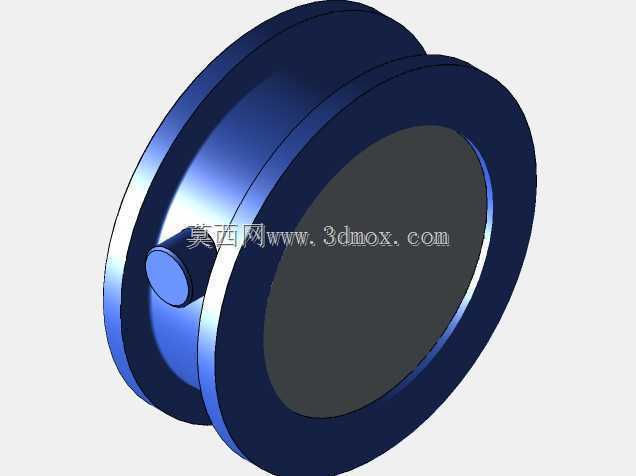

　　流道内无突出的阻流结构，介质流经时的局部阻力系数远低于升降式止回阀，可有效降低管路系统的输送能耗；当管路内介质出现反向流动趋势时，阀板在介质反向静压与自身重力的共同作用下快速回落，与阀座密封面紧密贴合，截断介质反向通路，避免倒流引发的各类管路故障。在结构细节处理上，阀板的摆动销轴采用两端嵌入式固定在阀体内腔的凸台结构上，销轴与阀板连接位置预留了合理的配合间隙，既保证阀板摆动动作的顺畅性，避免长期使用后出现卡涩、启闭不到位的问题，也减少了销轴位置的磨损量，延长部件的使用寿命。阀体整体采用圆盘式外形结构，外圆尺寸匹配DN150管径对应的对夹安装法兰标准，安装时只需将阀体对准两侧法兰的密封面，穿入连接螺栓均匀拧紧即可完成装配，

　　无需调整复杂的对中参数，现场安装效率远高于法兰式止回阀产品。从安装边界条件来看，这款6英寸板式止回阀的轴向结构长度符合对夹式止回阀的常规尺寸规范，安装时不需要在管路上预留过长的操作空间，可水平安装在直管段上，也可垂直安装在介质自下而上流动的立管段，适配不同走向的管路布局需求。阀板的开启角度经过优化设计，全开状态下阀板不会对介质流道造成过度遮挡，同时阀板的摆动行程控制在合理范围内，避免开启时阀板碰撞管壁、关闭时回落行程过长导致关闭滞后引发水锤。在密封性能设计上，阀板与阀座的密封面采用整圈贴合结构，密封比压经过精准计算，既保证低压状态下的密封可靠性，也避免密封面比压过大导致阀板启闭阻力增加。在实际工程应用中，

　　这类板式止回阀常安装在水泵出口位置，用于停泵时快速截断反向水流，保护水泵叶轮不会因反转出现损坏；也可安装在分支管路的接入位置，防止不同压力等级的管路之间出现介质串流问题；在暖通空调的循环水系统中，这类止回阀也可用于保证循环水按照设计方向流动，避免出现局部循环短路影响换热效率。建模过程中，对阀板的重心位置做了针对性调整，让阀板在无介质压力的自然状态下保持密封贴合趋势，减少反向介质到来时的关闭响应时间，同时对阀体内腔的流道做了圆弧过渡处理，减少介质流经时的涡流产生，降低流道内的紊流噪声与局部冲刷磨损。阀体两端的密封面采用平面结构，适配常规的橡胶法兰垫片，安装时不需要定制特殊密封件，现场运维更换配件的通用性极强。销轴两端的固定结构做了防脱设计，避免长期运行过程中销轴窜动脱落导致阀板掉落引发管路堵塞故障，阀板的厚度经过强度校核，可承受常规水系统管路的额定工作压力，不会在介质压力冲击下出现变形导致密封失效。
