五英寸对夹式水用板型止回阀结构设计

　　在民用建筑供水、市政给排水、工业循环水系统的管路布设中，单向通流的控制部件是保障管路压力稳定、避免介质倒流引发水锤、泵组反转等故障的核心元件，这款五英寸规格的板型止回阀，正是针对中低压清水管路的通断防护需求开发的对夹式安装结构。从实际工程应用的场景来看，这类止回阀普遍适配公称通径DN125的清水输送管路，常见安装位置在离心泵出口端、高位水箱供水立管、分支管路的介质单向管控节点，相比旋启式大口径止回阀，板型结构的启闭行程更短，阀板绕固定销轴做小角度翻转动作，介质正向流动时，水流压力推动阀板克服自身重力与微小的密封副阻力绕销轴转动，保持完全开启的通流状态，流道内的阻流部件仅为横向布置的销轴与薄型阀板，通流截面的有效利用率更高，

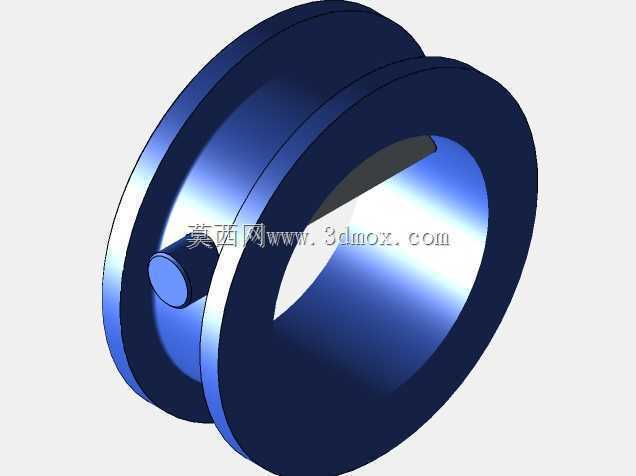

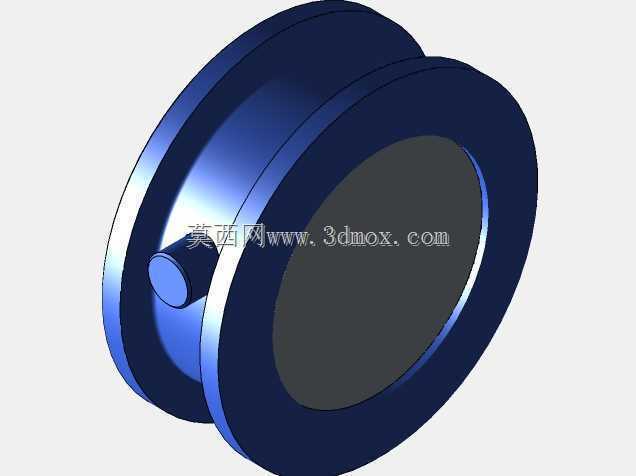

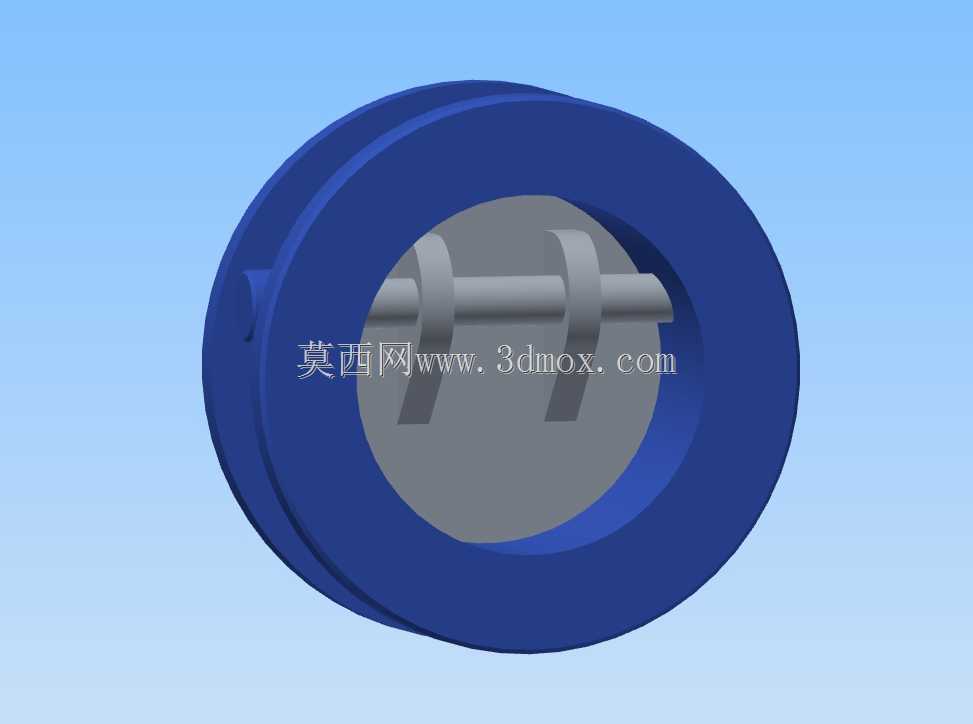

　　压损比同规格旋启式止回阀低15%左右，适合对管路压损控制有要求的循环水、供水系统。当管路内介质出现倒流趋势时，阀板在反向水压与自身重力的共同作用下快速复位，贴合阀座密封面实现截断，阻断介质反向流动，避免上游泵组受倒流冲击出现叶轮反转、密封件损坏的问题，也能防止高位管路的介质回流造成的水资源浪费、压力失稳。从设计思路层面来看，这款阀采用对夹式的外形结构，整体为圆盘式外形，没有外置的法兰连接结构，安装时直接夹在两片管路法兰之间，通过穿装法兰螺栓完成固定，相比法兰式止回阀，整体轴向尺寸更短，重量更轻，能有效节省管路安装空间，尤其适合管廊、设备间等安装空间局促的场景。阀板采用对称的单板结构，销轴横穿阀体内腔的中心位置，

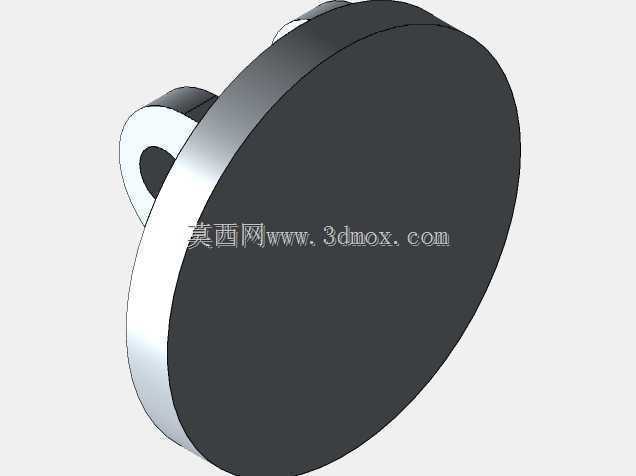

　　阀板的转动重心与销轴轴线做了偏心优化，既保证正向通流时阀板能稳定保持全开状态，不会在水流扰动下出现频繁拍击的问题，也能保证倒流出现时阀板可以快速闭合，减少闭合滞后带来的倒流泄漏量。外形尺寸与安装边界方面，这款阀的公称通径为五英寸，整体外圆直径适配DN125管路对应的法兰密封面尺寸，轴向安装长度符合对夹式止回阀的通用安装尺寸规范，安装时不需要额外调整管路的预留间距，可直接替换同规格的对夹式蝶阀、止回阀，互换性较强。阀体内腔的流道做了圆弧过渡处理，没有直角突变的结构，能减少介质流动时的湍流扰动，降低运行过程中的水流噪音，也能减少杂质在阀腔内的淤积，适合水质条件一般的给排水管路使用。密封面采用平面贴合的结构形式，

　　阀板与阀体上的密封座接触时为整圈面接触，密封比压分布均匀，在中低压工况下能实现可靠的零泄漏截断，不需要额外设置弹簧辅助复位，依靠介质压力与阀板自重即可完成闭合动作，结构部件更少，长期运行的故障点更少，维护成本更低。销轴两端采用嵌入式的固定结构，没有外露的连接部件，避免了长期接触水介质出现的锈蚀卡滞问题，阀板的转动部位预留了合理的配合间隙，不会因为水质中的微小杂质卡涩导致启闭失效。在实际选型适配时，这款阀仅适用于清水、无强腐蚀性的水类介质管路，工作压力适配常规1.0MPa、1.6MPa等级的中低压管路，安装时不需要区分特定的进出口方向，只要保证阀板的翻转方向与介质正向流动方向匹配即可，水平安装、垂直安装都可以稳定工作，垂直安装时需注意介质流向为自下而上，保证阀板复位时重力可以辅助密封贴合。
