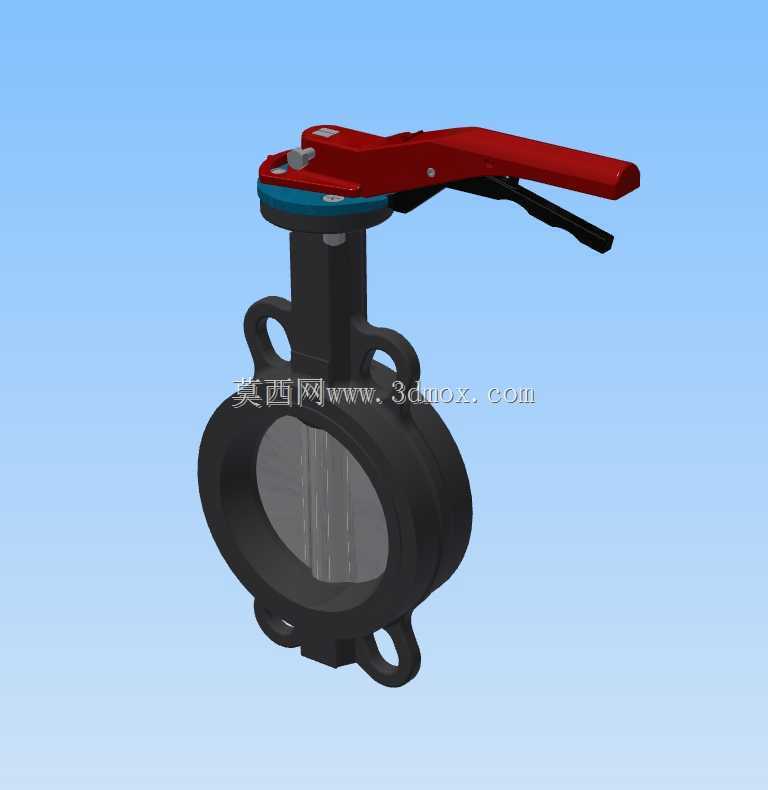

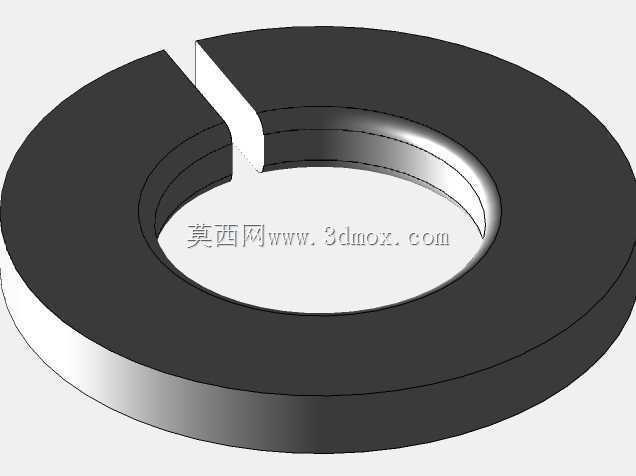

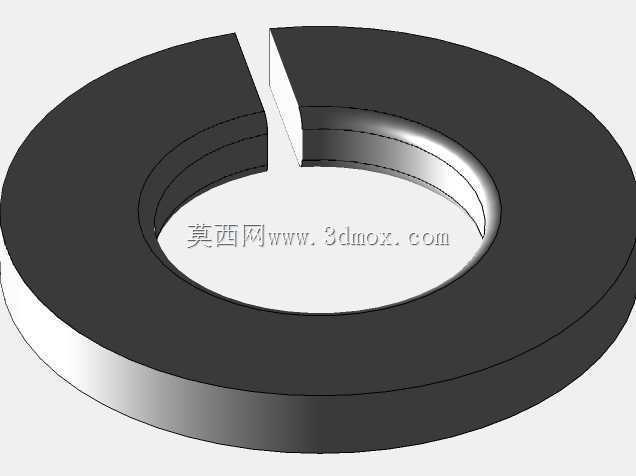

4英寸对夹式手柄蝶阀结构设计

　　在商用中央空调水系统、工业循环冷却水管网的末端管路中，这类4英寸通径的手动对夹蝶阀是出镜率极高的通断调节部件，尤其在冷却塔进出水支路、空气处理机组（AHU）表冷器接驳段、风机盘管（FCU）供回水支管上，几乎是标配阀件。不同于大口径管路上使用的蜗轮传动或电动蝶阀，这个通径的蝶阀采用杠杆式手柄操作，完全依靠人力即可完成90度回转启闭，不需要额外配置执行器，在现场调试、支路检修的时候，操作人员站在管路侧面扳动手柄就能完成操作，不需要额外借助工具，日常运维的便捷性很高。

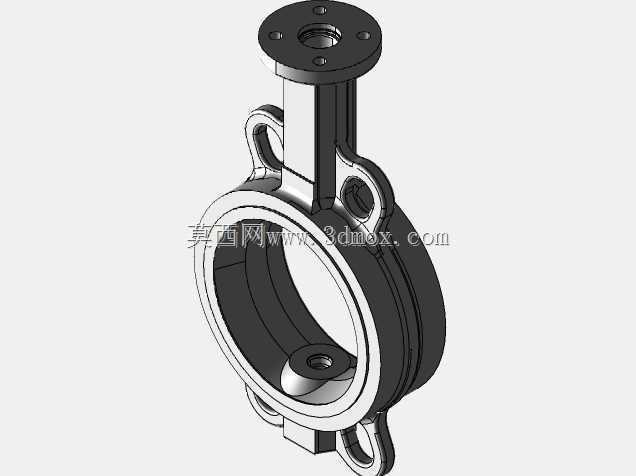

　　从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身没有自带的法兰螺栓孔，安装时直接夹在两片管路法兰中间，依靠法兰间的长螺栓贯穿锁紧，相比同通径的法兰式蝶阀，整体轴向长度缩短了近40%，重量也更轻，对于吊顶内、设备夹层这类安装空间局促的场景，这种紧凑结构的适配性优势非常明显。阀体采用球墨铸铁一体铸造成型，流道内部做了圆弧过渡处理，没有明显的直角凸起，介质流经时的局部阻力系数远低于同通径的截止阀，在循环水系统中可以有效降低管路的沿程压力损失，减少循环水泵的扬程损耗。

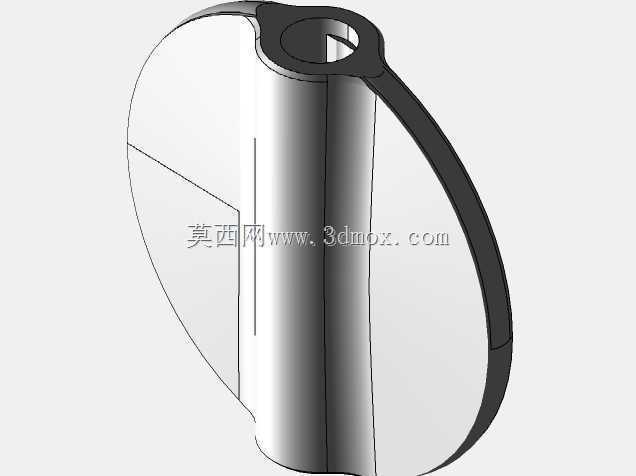

　　密封结构上，阀板周边包覆的丁腈橡胶密封圈直接嵌在阀体的环形槽内，当手柄带动阀杆回转90度时，阀板从平行于流道的全开位置转动到垂直于流道的全关位置，密封圈与阀板外缘形成过盈配合，实现零泄漏截断。这种中线型蝶阀的结构设计，让阀板在转动过程中与密封圈的摩擦行程很短，相比偏心蝶阀的结构，零件加工精度要求更低，制造成本更可控，同时日常维护时只需要拆开阀杆压盖就能更换密封圈，不需要把整个阀体从管路上拆下来，后期运维的配件成本和人工成本都能得到有效控制。

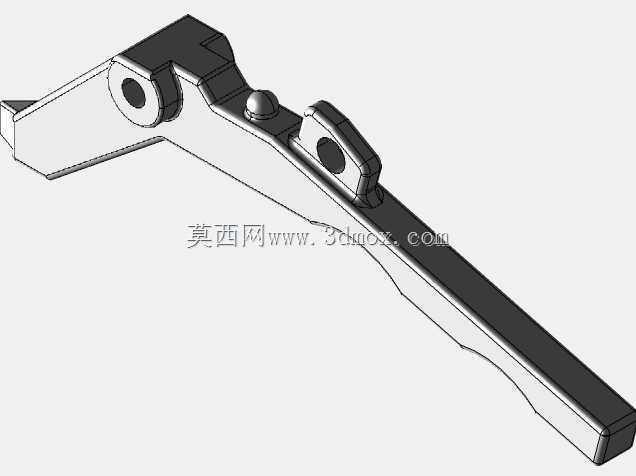

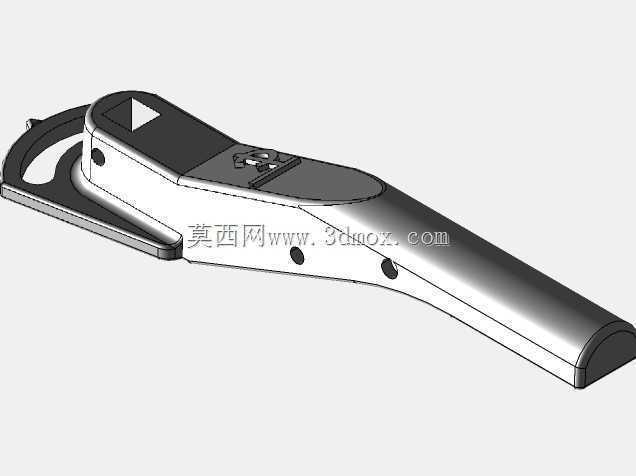

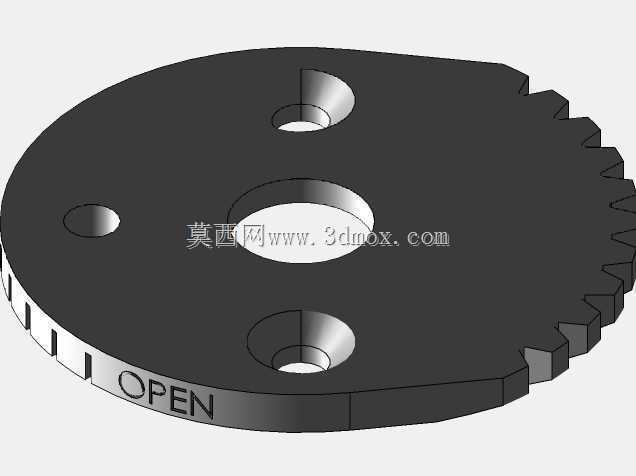

　　手柄部分采用冲压钢板弯折成型，表面做了喷塑防锈处理，手柄根部带有多档位的定位卡槽，当阀板转动到需要的开度位置时，手柄上的弹簧卡销会自动卡入对应的卡槽，避免管路内介质流动产生的压力波动带动阀板自行移位，在需要做支路流量平衡调节的时候，可以通过不同档位的开度来调整支路的水流量，不需要额外加装配锁定装置。阀杆与阀体之间设置了两道O型密封圈，分别位于阀杆的上下支撑段，既可以阻挡管路内的水从阀杆配合间隙渗出，也能阻挡外部的灰尘、冷凝水进入阀杆的转动配合面，避免长期使用后阀杆锈蚀卡涩。

　　从安装边界尺寸来看，这款4英寸蝶阀的公称通径对应DN100，适配的管路法兰标准为GB/T 9119规定的PN16板式平焊法兰，安装时两片法兰之间的预留间距只需要比阀体轴向厚度大2-3mm即可，不需要预留额外的法兰密封面调整空间。安装过程中需要注意阀体上的流向标识要与管路内介质流动方向保持一致，虽然中线蝶阀可以实现双向密封，但顺着流向安装可以降低介质对阀板转轴的长期冲刷力矩，延长阀件的使用寿命。另外手柄的操作空间需要预留至少200mm的回转半径，避免手柄转动时与周边的管路支架、保温层发生干涉，很多现场安装出现的手柄扳不动问题，往往不是阀件本身卡涩，而是安装时没有预留足够的操作空间导致的。

　　在实际选型应用中，这款蝶阀的适用介质温度范围在-10℃到80℃之间，完全适配常规的中央空调冷冻水、冷却水系统，也可以用在压缩空气、常温清水的管路上，但不能用于高温蒸汽、含有强腐蚀性化学成分的流体管路，否则会加速橡胶密封圈的老化，导致密封失效。相比同通径的闸阀，这款蝶阀的整体高度更低，在竖向安装空间不足的竖井管路、水平架空管路上，不会因为阀件自身高度过高影响吊顶标高或者管线排布，这也是很多暖通项目在支路管路上优先选用这类对夹蝶阀的核心原因。

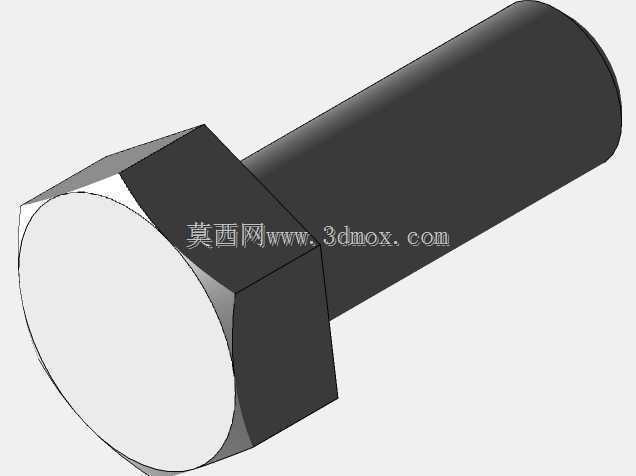

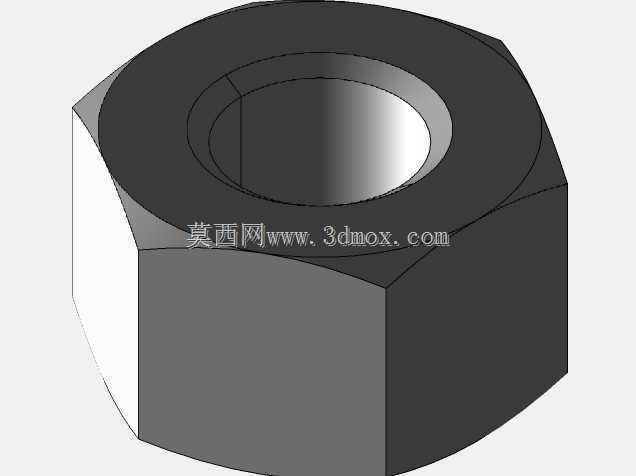

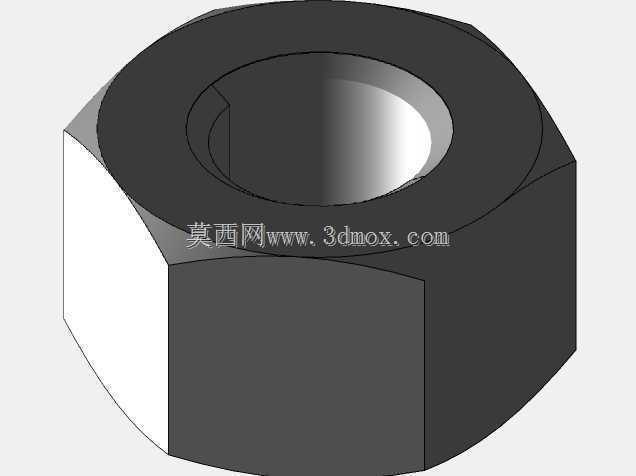

　　建模过程中需要重点关注几个配合尺寸的公差控制：阀杆与阀板的连接方榫的配合公差要控制在H7/k6范围，避免配合间隙过大导致阀板转动时出现旷量，影响启闭定位精度；阀体两端的密封面平行度公差要控制在0.1mm以内，否则安装夹紧后会出现阀体变形，导致阀板转动卡涩；密封圈的压缩量要控制在0.8-1.2mm之间，压缩量太小会出现密封不严泄漏，压缩量太大会导致阀板启闭力矩过大，手动操作费力。另外阀体上的两个定位凸耳的内孔尺寸要与法兰螺栓的尺寸匹配，安装时可以先穿这两个位置的螺栓实现阀体的预定位，再锁紧其他螺栓，避免安装过程中阀体移位导致密封面偏斜。
