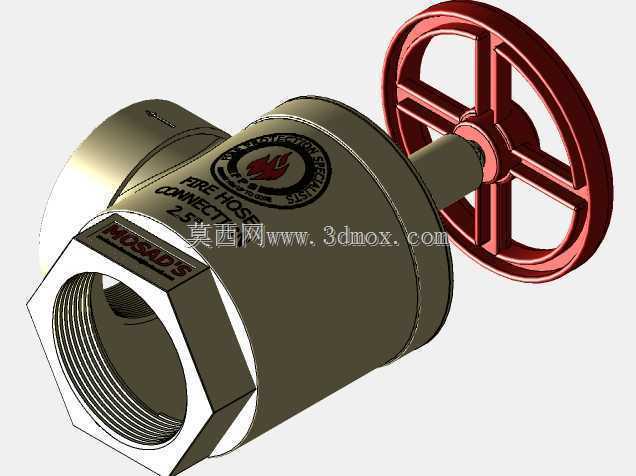

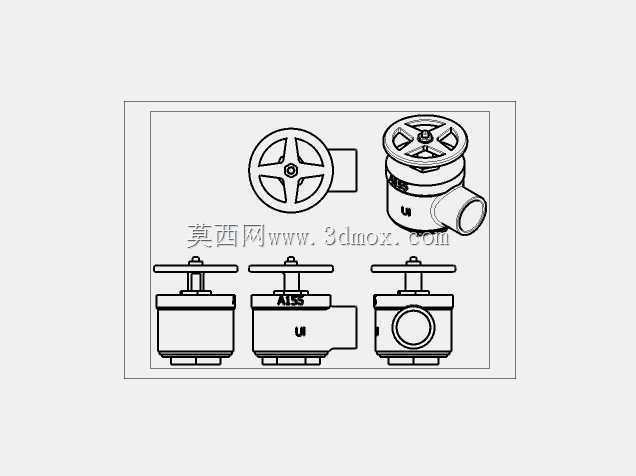

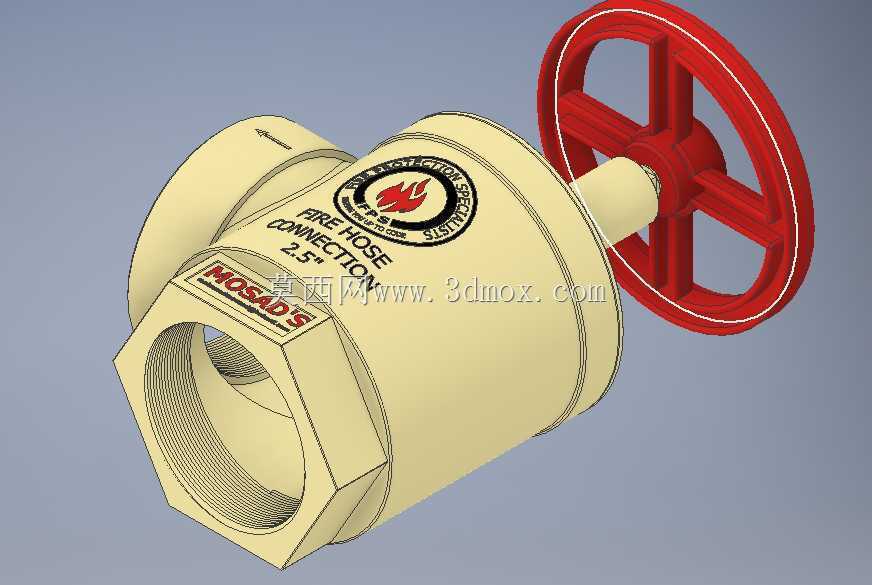

　　做消防管路配套设计快十二年，经手的角阀类三维模型少说也有七八十套，这次做的2.5英寸角式消防软管阀，是专门针对室内消火栓箱、消防水喉接驳场景优化的结构，和普通水暖角阀的设计逻辑完全是两个路子。先从安装边界说，这个阀的进出口采用90度角式布局，进水端是内螺纹接口，直接拧在墙面预留的消防供水支管外丝接头上，出水端同样是内螺纹结构，用来对接2.5英寸规格的消防软管接头，整体安装后突出墙面的尺寸控制在180mm以内，不会挤占消火栓箱内部的水带盘卷空间，之前做过一款直式阀，装完后箱门关不上，返工改管路花了三天，这次做角式结构的时候特意把阀体的轴向尺寸压到最短，阀体的六角棱边做了1.5mm的倒角，安装时用管钳卡持不会打滑，也不会因为棱边太尖锐割破安装人员的劳保手套。

　　再讲实际用途，这个阀平时处于常闭状态，火灾发生时，操作人员只需要顺时针转动顶部的手轮，就能快速打开阀瓣，让供水支管里的压力水进入消防软管，供现场人员初期灭火使用，和普通闸阀相比，角式结构的流道转折更平缓，2.5英寸通径下的流阻系数控制在3.2以内，不会因为转角造成过大的压力损失，保证软管出口的出水压力满足灭火要求。手轮采用红色酚醛树脂材质的轮辐式结构，直径做了160mm，操作力臂足够，即使是没有经过专业训练的普通人员，也能单手完成阀门的启闭操作，手轮和阀杆的连接采用方榫配合加顶丝固定，不会出现长期使用后手轮打滑空转的问题，之前现场排查故障的时候，遇到过好几次手轮和阀杆连接松脱的情况，关键时刻打不开阀，所以这次建模的时候特意把方榫的配合公差选了H7/k6的过渡配合，顶丝用M6的内六角紧定，直接顶在阀杆的定位凹坑上，彻底避免松脱风险。

　　设计思路上，阀体采用黄铜一体锻造成型的结构，没有拼接焊缝，承压能力能达到1.6MPa，满足消防管路1.2MPa的工作压力要求，阀瓣的密封面采用丁腈橡胶包覆，关闭时的密封比压经过计算刚好满足零泄漏要求，又不会因为密封面压得过紧导致启闭力矩过大，阀杆的密封采用双层O型圈加填料函的结构，即使在长期不动作的情况下，也不会出现阀杆处渗漏的问题，毕竟消防阀可能三五年都不会动作一次，密封可靠性是第一位的。阀体表面的标识做了凸模成型，直接在阀体上铸出“FIRE HOSE CONNECTION 2.5"”的字样，还有品牌标识和流向箭头，安装的时候不用额外贴标识，顺着箭头方向接进水端就不会装反，之前遇到过施工队把角阀进出口装反的情况，导致出水不畅，这次把流向箭头做在阀体最显眼的顶部斜面上，施工的时候一眼就能看到，能减少很多安装失误。

　　从结构细节来看，阀盖和阀体的连接采用螺纹加密封胶圈的结构，不用法兰连接，整体体积更小，重量也更轻，整阀重量控制在2.3kg，安装的时候一个人就能举着拧到管路上，不用两个人配合抬着。阀瓣的导向结构做了三条均布的导向筋，启闭过程中阀瓣不会出现偏磨，能有效延长密封件的使用寿命，之前拆过几个用了五六年的旧角阀，很多都是因为阀瓣偏磨导致密封失效关不严，这次加了导向筋之后，阀瓣的运动同轴度能控制在0.1mm以内，密封面的贴合度更好。手轮的边缘做了圆弧翻边，转动的时候不会硌手，即使手上沾了水或者戴了厚手套，也能稳稳抓住手轮操作。

　　做三维建模的时候，所有的配合间隙都按照实际加工公差来设置，螺纹部分严格按照英制管螺纹的牙型参数建模，不会出现模型看着对，实际加工出来拧不上的问题，阀体的壁厚经过强度校核，最薄处也有4.5mm，能承受2.4MPa的水压试验压力，不会出现阀体爆裂的风险。流道部分做了圆滑过渡处理，没有直角死角，不会因为长期存水导致杂质淤积在阀腔内，影响阀门的正常启闭。这个结构的角阀不仅能用在建筑室内消火栓系统，也能配套在消防水车、固定消防炮的管路接驳处，作为支路的控制阀门使用，适用场景覆盖了大部分需要90度转角接驳消防软管的场合，安装尺寸兼容市面上绝大多数2.5英寸消防管路的预留接口，替换旧阀的时候不用改动原有管路，直接拧下来旧阀换上新的就能用，维护更换的成本很低。
