方形壁式轴流通风机结构设计

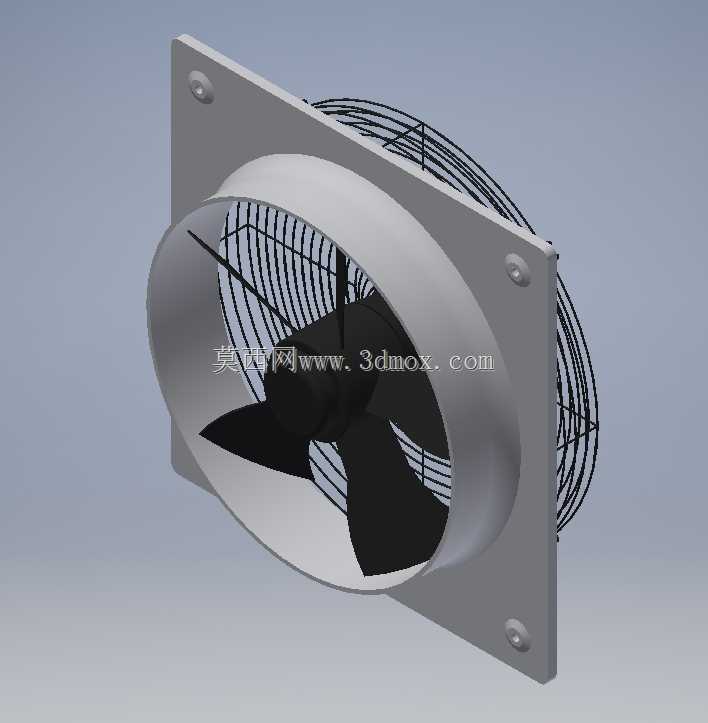

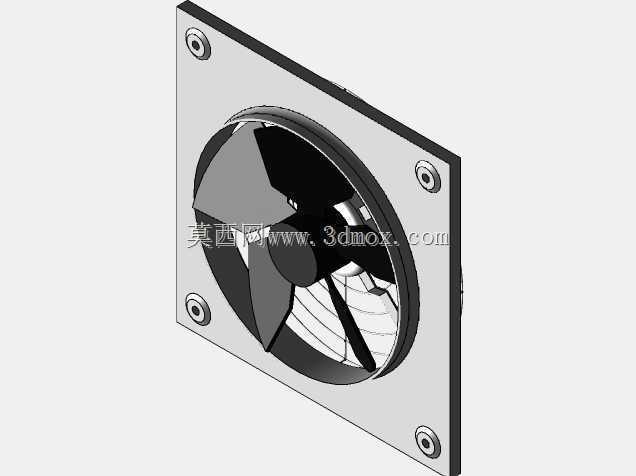

　　这款方形壁装轴流通风设备，主要面向工业厂房侧墙排风、商用建筑辅助通风、设备舱室散热换气等场景设计，在实际工程应用中，这类风机常被安装在车间侧墙预留洞口、配电房壁面、仓储建筑外墙位置，承担室内污浊空气排出、外部新鲜空气导入的功能，部分高温工位旁也会加装同类型设备做局部定点排风，快速带走作业区域积聚的热量与悬浮粉尘。从结构设计逻辑来看，整机采用方形安装法兰与圆筒风筒结合的构型，方形法兰的四个角点预留了安装固定孔位，安装时可直接贴合墙面预埋的固定框架，通过螺栓完成锁紧固定，不需要额外制作复杂的转接支架，能大幅降低现场安装的施工难度，同时方形法兰与墙面的贴合面更宽，密封处理时更容易封堵缝隙，减少通风过程中的漏风损耗。

　　风筒部分采用圆弧过渡的流线型设计，进风侧做了扩口导风处理，能有效降低气流进入风筒时的局部阻力，减少气流紊流带来的振动与噪音，风筒内部的叶轮采用三叶片宽弦设计，叶片型线经过气动优化，在相同转速下能获得更大的通风量，同时叶片与风筒内壁预留了均匀的安全间隙，既避免运转过程中叶片碰擦筒壁，也不会因为间隙过大造成气流回流损失。设备后侧配置了金属防护网罩，网罩采用密筋焊接结构，筋条间距控制在安全防护要求范围内，既能防止外部杂物、飞鸟被吸入风筒打坏叶轮，也能避免运维人员误触运转的叶片发生安全事故，网罩通过卡扣与风筒后端连接，日常清理积灰时可快速拆卸，不需要动用专用工具。从安装边界尺寸来看，方形法兰的边长尺寸适配常规300mm规格的墙体预留洞口，

　　风筒轴向长度匹配常规240mm厚度的墙体安装需求，安装后风筒两端不会过多突出墙面内外侧，不会影响墙面后续的装饰施工，也不会占用过多室内外的通行空间。叶轮的轮毂部分采用与电机轴直连的结构，没有额外的皮带传动部件，整体传动效率更高，后期运维时不需要定期调整皮带张紧度、更换磨损皮带，能减少设备全生命周期的维护工作量。在实际选型应用中，这类轴流风机的风压特性适合短距离的直排通风场景，不需要连接过长的通风管道，直接通过墙体洞口完成空气交换，相比离心式通风设备，它的安装占用空间更小，自重更轻，对墙体的承重要求更低，在老旧厂房改造加装通风设备时，不需要对墙体结构做额外的加固处理，适配性更强。设计过程中对整机的重心做了配平优化，

　　重心落在方形法兰的几何中心位置，安装后四个固定点的受力均匀，长期运转不会因为单侧受力不均导致固定螺栓松动，也能减少运转过程中的共振传递，降低墙体传导的结构噪音。叶片采用前倾式安装角度，启动时的启动扭矩更小，能降低对电机启动电流的要求，适配常规民用与工业供电回路，不需要单独配置大规格的供电线缆。风筒与方形法兰的连接位置采用满焊焊接处理，焊接后做了打磨平整，不存在尖锐的边角毛刺，安装作业时不会划伤施工人员，焊接位置的密封性能可靠，不会出现雨水从连接缝隙渗入室内的问题，适配户外外墙安装的防雨需求。
