方形壁装轴流通风换气风机结构

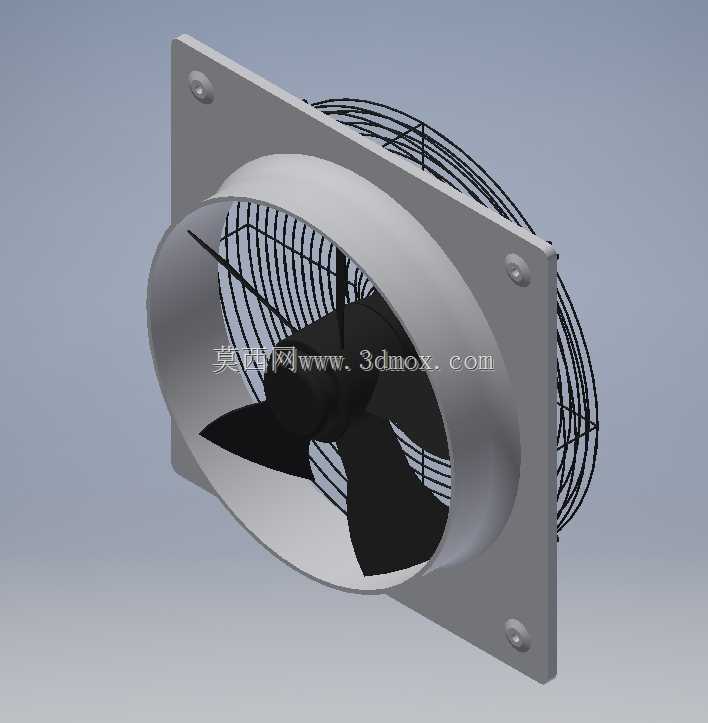

　　这款壁装式轴流通风设备，主要适配厂房侧墙排风、设备舱散热、商用空间换气这类需要直吹式通风的场景，安装时直接嵌入墙体预留方孔或者固定在墙面支架上即可，不需要额外搭建复杂的通风管路，气流沿风机轴向直进直出，风阻损失小，相同功率下通风效率比离心式壁装风机高不少。从结构设计来看，整机采用方形安装法兰作为固定基座，法兰四个角预留了沉头安装孔，安装时螺栓头可以完全沉入孔位，不会突出法兰平面影响贴合密封性，法兰和墙体之间可以加装橡胶密封垫，避免雨水、粉尘从安装缝隙渗入室内。风筒部分采用圆弧过渡的集风器设计，进风侧的圆弧导流段可以引导气流平顺进入叶轮区域，减少进风紊流带来的气动噪音，同时降低气流入口的能量损失，提升实际出风效率。

　　叶轮采用三叶片后掠式设计，叶片的翼型截面经过气动优化，运转时叶片表面的气流分离区域小，不仅能降低运转噪音，还能在相同转速下获得更高的风压，适合需要克服墙面风阻、短距离送风的场景，叶轮和电机轴采用锥面配合加锁紧螺母的固定方式，运转时的同轴度更好，长期运转不会出现松动抖动的问题。出风侧配置了金属防护网罩，网罩的钢丝间距符合安全防护要求，既不会阻挡气流造成过大压损，又能防止异物或者人员肢体误触运转的叶轮，避免安全事故，网罩通过卡扣和螺栓双重固定在风筒法兰上，日常维护拆卸清理叶轮积尘时操作很方便。从安装边界来看，方形法兰的边长尺寸适配常规墙体预留孔位，安装时需要注意墙体两侧预留足够的操作空间，进风侧距离障碍物至少保持一个叶轮直径的距离，

　　避免进风不畅影响通风量，出风侧如果加装防雨百叶，需要注意百叶的开启方向和气流方向一致，不要让百叶叶片阻挡出风气流。在设备选型适配时，这类轴流风机常用来配套小型设备的散热通风，比如电控柜舱室、小型机房的排风，也可以用在仓储空间的日常换气，安装时不需要复杂的对中调整，只要保证法兰平面和墙面贴合平整，固定螺栓对角均匀锁紧，就能避免运转时的共振噪音。设计过程中，叶轮的动平衡精度是重点控制项，每片叶片的重量偏差控制在极小范围内，装配后整体做动平衡校正，保证高速运转时的振动值在允许范围内，延长轴承的使用寿命。风筒和安装法兰采用一体折弯焊接成型，焊接处做打磨平滑处理，不会出现应力集中的问题，表面做喷塑处理，适应户外或者潮湿环境的使用需求，

　　不容易出现锈蚀掉漆的问题。电机部分内嵌在风筒中心的导流帽内，导流帽的流线型设计可以引导气流平顺流过电机表面，带走电机运转产生的热量，不需要额外加装散热风扇，简化了整体结构，同时导流帽可以避免气流直接冲击电机端面造成紊流噪音。在实际工程应用中，这类风机的接线盒设置在法兰侧面，接线时可以直接从墙面穿线接入，不需要额外在风筒上开孔，防护等级满足常规户外使用要求，雨水不会顺着接线流入电机内部。日常维护时只需要定期清理防护网和叶片上的积尘，检查固定螺栓的紧固情况，不需要复杂的保养操作，适合长期无人值守的通风场景使用。
