方形安装壁式轴流通风机结构设计

　　这款壁式安装的轴流通风结构，在工业厂房侧墙排风、商用建筑辅助通风、设备舱室散热等场景中有着极高的适配性，区别于管道式轴流风机需要对接风管的安装要求，该结构直接依托方形法兰面板完成墙面固定，无需额外配置风管转接件，大幅降低现场安装的施工复杂度。从实际使用需求出发，这类轴流通风装置的核心作用是推动空气沿风机轴向定向流动，完成室内外空气置换，或是针对密闭舱室内的发热设备进行定向排风，带走设备运行产生的积热，避免舱内温度过高影响元器件工作稳定性。

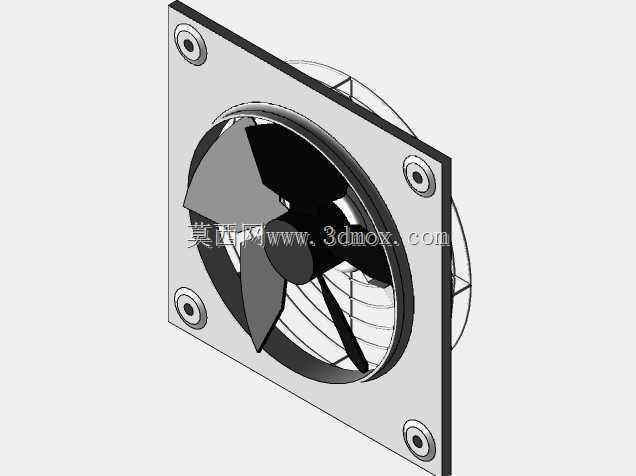

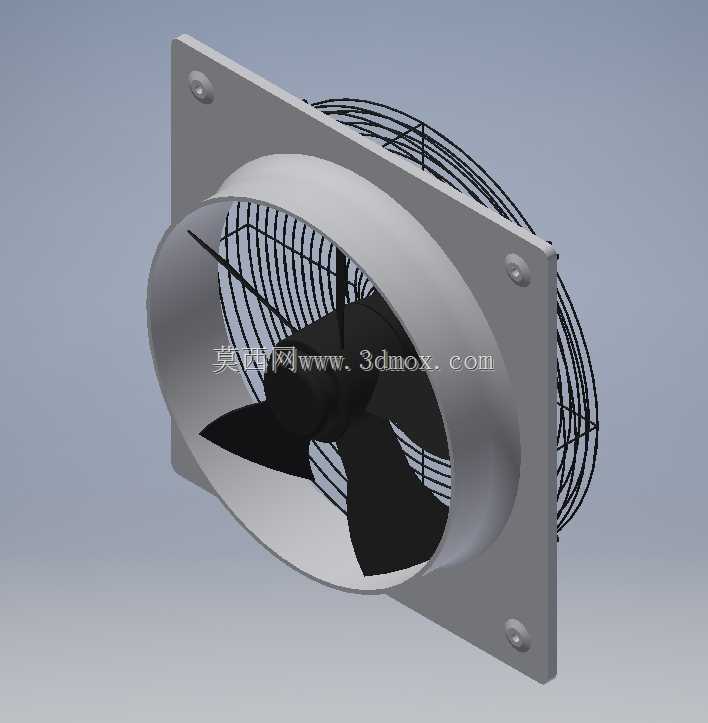

　　结构设计层面，首先考虑的是安装边界的适配性，方形安装面板的四个角预留了标准安装孔位，孔位间距匹配常规民用及工业建筑的墙体预留洞口尺寸，安装时仅需将风机筒体嵌入预留洞口，通过四个角的紧固件即可完成整机固定，面板与墙体接触面可根据密封需求加装密封胶条，避免雨水、粉尘从安装缝隙渗入室内。风机筒体采用渐扩式流线型设计，进风侧做了圆弧导边处理，能够有效降低空气进入叶轮时的紊流损失，提升风机运行时的送风效率，同时降低气流紊流带来的运行噪音。

　　叶轮部分采用三叶片后掠式结构设计，叶片曲面经过气动优化，在保证足够风量输出的前提下，尽可能降低叶片旋转时的空气阻力，叶片与筒体之间预留了均匀的安全间隙，既避免运行过程中叶片与筒壁发生刮擦，又不会因为间隙过大导致气流回流损失风压。叶轮后侧配置了金属防护网罩，网罩采用径向辐条搭配环形加强筋的结构，既能够阻挡外部杂物、飞鸟进入风机内部打坏叶片，也能避免运维人员误触旋转部件发生安全事故，网罩的网格密度经过权衡，在保证防护强度的同时尽可能降低对出风气流的阻挡。

　　从安装尺寸的工程适配角度看，该结构的方形面板边长大于筒体直径，安装时面板完全覆盖墙体预留洞口的边缘，不需要额外做洞口收边处理，筒体的轴向长度适配常规240mm厚度的墙体，嵌入后不会在室内侧或室外侧突出过多，减少对通行空间的占用，也避免突出部分受到外力碰撞发生变形。整机的受力传递路径设计合理，叶轮运行产生的径向载荷通过电机支架传递到筒体壁面，再通过筒体与方形面板的连接结构将载荷分散到整个安装面板上，最终由墙体承担所有运行载荷，避免局部应力集中导致安装部位开裂。

　　在实际选型应用中，这类轴流通风结构可以根据使用场景的风量需求匹配对应转速的驱动部件，针对有防腐需求的化工车间场景，还可以将叶片、筒体、面板的材质替换为防腐涂层钢材或者不锈钢材质，针对有防爆要求的场景，则可以配套防爆驱动部件满足易燃易爆场所的使用要求。结构设计时充分考虑了运维便利性，后侧防护网罩采用快拆式固定结构，需要清理叶片积灰或者检修驱动部件时，不需要将整机从墙体上拆下，仅需拆开网罩的固定件即可完成内部清理与检修，大幅降低后期运维的工作量。

　　气流组织方面，该结构的出风方向沿轴向直吹，没有多余的风道转向，气流阻力小，在相同功率输入下能够获得比离心式通风装置更大的送风量，适合大空间、低阻力的通风换气场景，比如厂房的整体换气、地下车库的辅助排风、配电房的散热通风等场景都能适配。设计过程中还做了动平衡校核，叶轮整体做了动平衡校正，运行时的振动量控制在标准允许范围内，避免长期运行时振动传递到墙体产生共振噪音，也能延长驱动部件的使用寿命。筒体与方形面板的连接采用满焊工艺，保证连接部位的结构强度，同时避免接缝处漏风影响通风效率，所有外露金属部件都做了防锈处理，适应室外侧风吹雨淋的使用环境，延长整机的户外使用寿命。
