四英寸消防雨淋阀结构设计方案

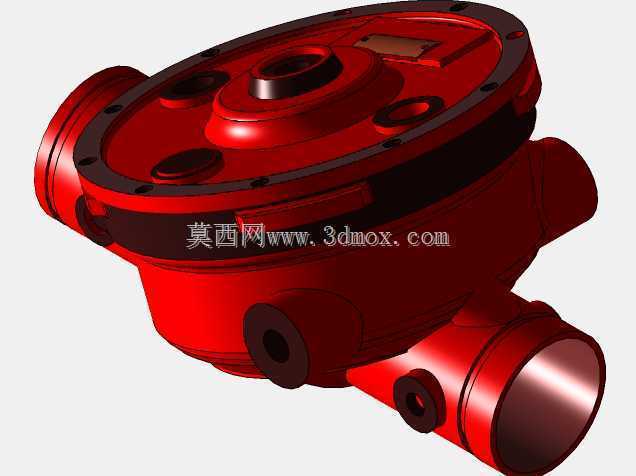

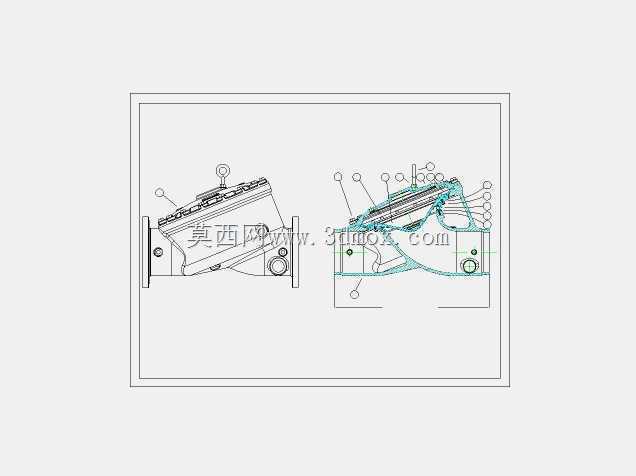

　　在自动喷水灭火系统的工程设计环节，雨淋阀作为开式系统的核心控制部件，其结构合理性直接决定整套系统的响应速度与密封可靠性，四英寸规格的雨淋阀主要适配中等规模防护区域的供水通径需求，常见于厂房仓库、地下车库、数据机房等需要大面积快速喷水灭火的场景。从实际工况来看，这类阀门长期处于待命承压状态，一旦触发火灾探测信号，需要在极短时间内全开阀瓣，让压力水同步输送到所有开式喷头，实现整区域的覆盖灭火，和闭式喷头系统的逐点爆破喷水逻辑完全不同，因此阀体的流道设计不能存在过多的折角与缩径，避免供水阶段出现压损过大的问题。观察这套三维结构可以发现，阀体主腔采用圆形对称布局，侧面的进水接口与主腔保持平滑过渡，进水端的通径和公称尺寸保持一致，

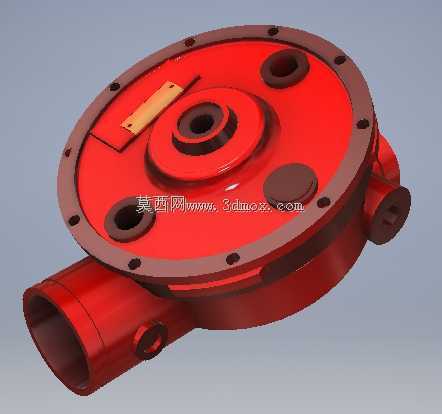

　　没有额外的节流结构，能够保证大流量供水时的水流顺畅。阀盖部分采用周向均布的螺栓紧固结构，螺栓孔的位置避开了内部流道的承压薄弱区，密封面的宽度经过匹配计算，既能保证额定工作压力下的密封性能，又不会因为密封面过宽导致阀瓣开启时的阻力过大。阀盖中心位置设置了阀杆导向结构，能够保证阀瓣在启闭过程中始终保持居中位置，不会出现偏磨导致的密封失效问题，侧面的控制接口用于连接传动管、压力开关以及水力警铃等附属部件，接口的位置高度经过优化，不会和现场安装的管路产生干涉。在安装边界的设计上，这款四英寸雨淋阀的进水口和出水口采用同轴侧出布局，阀体底部没有突出的排污结构，能够直接贴临墙面安装，不需要额外预留底部操作空间，

　　阀盖上方的操作空间预留量满足常规扳手紧固螺栓的操作需求，侧面的控制接口距离墙面的距离足够连接标准规格的管件，不需要额外定制非标接头。从功能设计的角度，阀体上预留的多个旁通接口分别对应不同的控制回路需求，既可以适配湿式传动管控制，也可以适配电动电磁阀控制，还能兼容气动控制的触发方式，不需要对阀体主体进行额外改造就能适配不同的工程设计方案。阀体内部的阀瓣密封采用嵌入式结构，密封件的固定槽设置在阀瓣上，更换密封件时不需要完全拆解阀体，只需要打开阀盖就能完成密封件的更换维护，降低了后期运维的难度。在结构强度设计上，阀体的壁厚按照额定工作压力1.6MPa的标准进行核算，法兰连接面的厚度满足管路连接的刚度要求，

　　不会在螺栓紧固时出现法兰面变形导致的渗漏问题，阀腔内部的加强筋设置在阀体外部，不会干扰内部流道的水流状态，同时能够提升阀体整体的抗变形能力，避免长期承压出现阀体蠕变。实际工程选型时，四英寸规格的雨淋阀通常匹配DN100的供水管道，能够覆盖的防护面积根据喷水强度计算，最大可支持超过500平方米的开式系统防护区，阀组的整体长度尺寸适配标准管道支架的安装间距，不需要额外设置独立的承重支架，依靠管道本身的支撑就能固定阀组位置。和其他通径的雨淋阀相比，四英寸规格的产品平衡了通流能力和安装空间需求，既不会因为通径过小导致供水流量不足，也不会因为通径过大占用过多的管井安装空间，是目前工程中应用占比较高的一个规格。在建模细节上，所有的连接螺纹都采用标准管螺纹参数，螺栓孔的位置度公差符合通用阀门的制造标准，密封面的平面度要求满足密封件的压缩量需求，各个部件之间的装配间隙控制在合理范围，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现晃动偏磨的问题。
