路虎揽胜多辐式轮毂结构三维设计

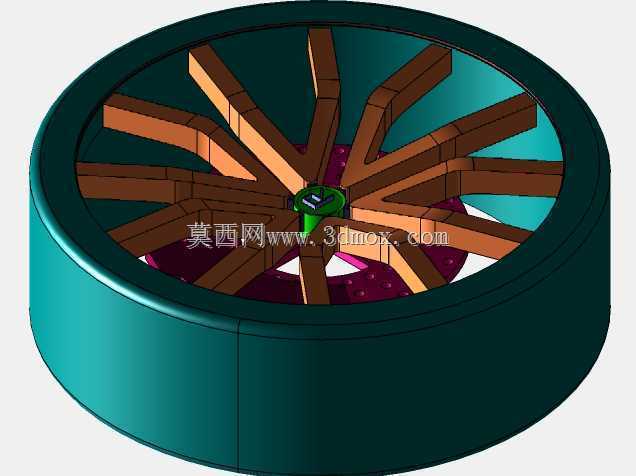

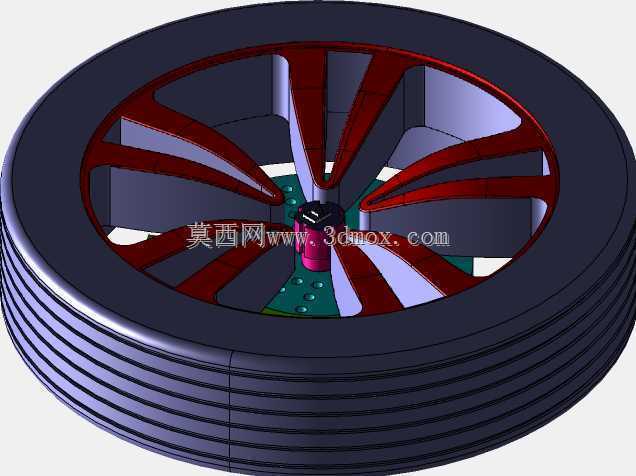

　　本次设计的轮毂部件，主要适配豪华品牌中大型SUV的行走系统，作为整车与轮胎连接的核心承载部件，日常应用场景覆盖城市铺装路面巡航、非铺装路面轻度越野、高速行驶等多种工况，既要承担整车整备质量加满载状态下的垂向载荷，也要传递制动、加速过程中的扭矩，同时承受转向时的侧向力，以及路面颠簸带来的冲击载荷。从结构设计思路来看，这款轮毂采用多辐条分叉式布局，辐条从中心安装座位置向外呈放射状延伸，每根主辐条在靠近轮辋的位置做分叉处理，这种布局一方面可以均匀分散中心座到轮辋之间的应力传递路径，避免应力集中导致的辐条断裂风险，另一方面多辐条的结构可以为制动系统留出足够的散热空间，车辆在连续制动工况下，

　　刹车卡钳与刹车盘产生的热量可以通过辐条之间的空隙快速随气流散出，降低制动热衰减的概率。中心安装区域设计有对应车型的螺栓孔位定位结构，安装面的平面度公差需要控制在0.05mm以内，保证轮毂与半轴法兰贴合紧密，避免高速行驶时出现轮毂抖动的问题；中心孔的尺寸严格匹配车型轴头的外径，配合公差采用过渡配合，安装时可以起到精准定位的作用，减少螺栓承受的剪切力。轮辋部分的结构设计严格匹配对应规格的真空轮胎，轮缘的凸起高度、胎圈座的角度都符合乘用车轮辋的相关标准，保证轮胎安装后气密性可靠，不会在行驶过程中出现脱胎的风险。从安装边界来看，这款轮毂的偏距设计适配原车的悬架转向节位置，安装后不会与减震器、刹车卡钳、翼子板内衬发生运动干涉，

　　转向打满方向时轮胎与轮拱之间留有足够的安全间隙，满载压缩悬架时也不会出现轮胎蹭轮拱的问题。辐条的截面采用变厚度设计，靠近中心座的位置厚度更大，因为该区域承受的弯矩最大，往轮辋方向厚度逐渐收窄，在保证结构强度满足要求的前提下，尽可能降低轮毂的整体重量，减少簧下质量，提升整车的操控响应性与行驶平顺性。轮毂的背面设计有对应的减重凹槽，在不影响结构刚度的位置去除多余材料，同时凹槽的走向顺着应力传递的方向，避免出现直角结构导致的应力集中。表面的造型线条兼顾空气动力学设计，辐条的侧面做了导风斜面设计，车辆行驶时气流可以顺着斜面导向刹车系统，进一步提升散热效率，同时辐条的造型也匹配整车的豪华设计风格，满足外观装饰的需求。在结构强度校核层面，

　　这款轮毂的设计需要满足径向疲劳试验、弯曲疲劳试验、冲击试验的相关要求，模拟过坑、过减速带、连续颠簸、高速过弯等极端工况下的结构强度，保证在额定载荷下不会出现裂纹、变形等失效问题。中心螺栓孔的位置分布采用等节距圆周布局，每个螺栓孔周围都做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后螺栓孔出现压溃变形。气门嘴的安装位置预留了对应的安装孔，位置选在两根辐条之间的轮辋区域，既方便充气操作，也不会在安装平衡块时产生干涉。
