NX设计汽车动力传动系统飞轮结构

　　汽车飞轮作为发动机动力输出端的核心旋转构件，在整套动力传动链路里承担着多重关键作用，很多刚接触动力总成设计的工程师容易把它当成简单的配重轮，实际在工况匹配里它的设计精度直接影响整套动力系统的运转平顺性。从实际装车场景来看，飞轮安装在曲轴输出端，外侧齿圈与起动机驱动齿轮啮合，承担发动机启动时的动力输入啮合功能，启动瞬间起动机的小齿轮伸出与飞轮齿圈咬合，带动曲轴从静止状态突破压缩行程阻力完成点火启动，这就要求齿圈的齿形精度、啮合侧隙必须匹配起动机的齿轮参数，避免打齿、啮合卡滞的问题。日常运转过程中，飞轮依靠自身较大的转动惯量，储存发动机做功行程的多余能量，带动曲轴连杆机构越过排气、进气、压缩三个非做功行程的阻力死点，让曲轴的旋转角速度波动控制在合理区间，降低发动机运转的振动传递到变速箱端的幅度。

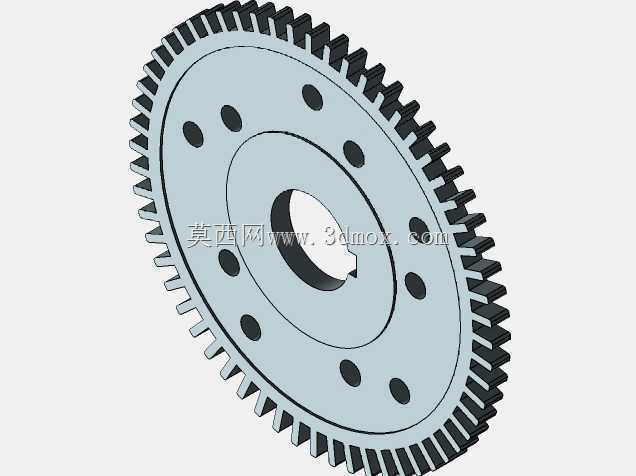

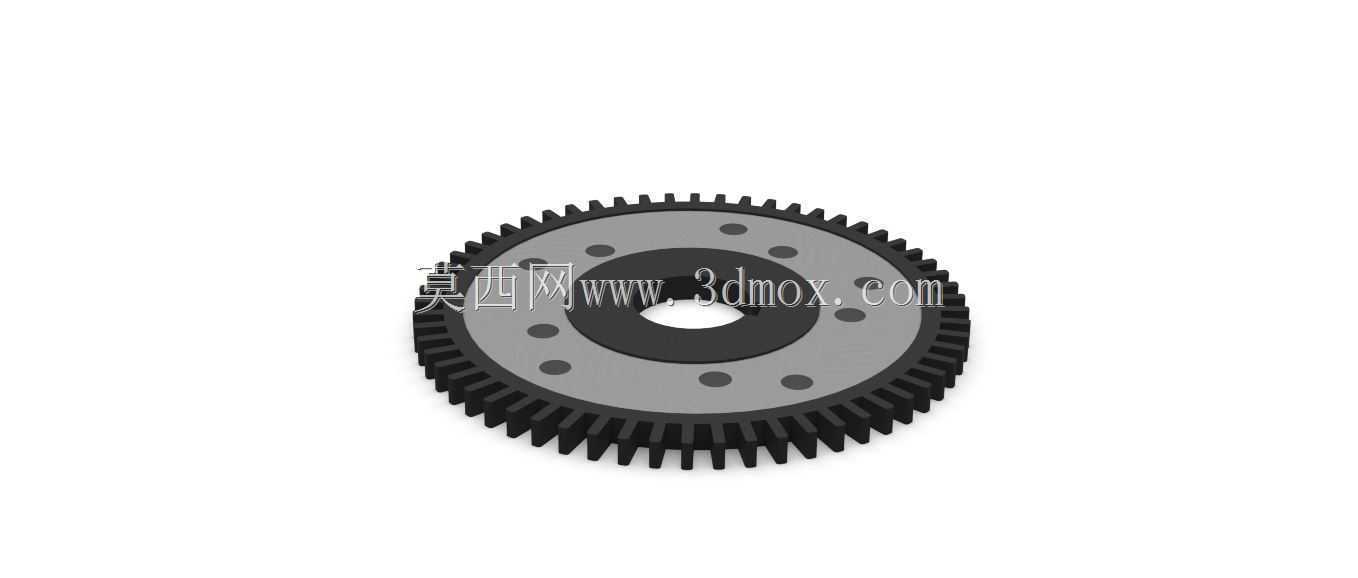

　　这款带齿圈的一体式飞轮结构，在设计阶段首先要匹配对应排量发动机的转动惯量需求，转动惯量过大虽然能让怠速更稳，但会提升发动机的加速响应滞后，惯量太小则会导致怠速抖动明显，甚至低转速下容易熄火，所以设计时需要根据发动机的缸数、怠速转速、常用工况区间反复核算配重分布。从结构上看，飞轮主体采用盘式结构，中心设置与曲轴输出端配合的定位轴孔，轴孔周边均匀分布螺栓过孔，用于和曲轴法兰端面刚性连接，螺栓孔的位置度公差需要严格控制，避免装配后飞轮端面跳动超差，运转时产生轴向窜动。靠近外缘的环形区域是主要的质量分布区，这部分的厚度、材质密度直接决定整体转动惯量，同时外缘集成的启动齿圈，齿形采用渐开线齿形，齿部需要做表面淬火处理，提升启动啮合时的耐磨性能，避免多次启动后齿面磨损出现啮合打滑。

　　从安装边界来看，飞轮的轴向厚度需要匹配离合器总成的安装空间，飞轮朝向变速箱的端面是离合器摩擦片的贴合面，这个端面的平面度、表面粗糙度有严格要求，平面度超差会导致离合器结合时出现打滑、抖动，表面粗糙度太高会加剧摩擦片的异常磨损，太光滑则容易导致离合器分离不彻底。飞轮的最大外圆直径需要匹配离合器壳体内腔的尺寸，预留足够的安全间隙，避免运转时与壳体发生干涉，同时齿圈的轴向位置要和起动机驱动齿轮的伸出行程匹配，保证启动时齿轮能全齿宽啮合，减少齿部的局部载荷集中。

　　在实际建模过程中，这类盘类带齿结构的零件，首先要确定中心轴线作为装配基准，先绘制主体盘的截面轮廓，通过回转特征生成基体结构，再通过阵列特征生成周边的安装孔、减重孔，减重孔的设置是为了在保证整体转动惯量满足要求的前提下，尽可能降低飞轮的整体重量，减少曲轴端的悬臂载荷，减重孔的分布要严格遵循圆周对称原则，避免出现动不平衡量。齿圈部分的建模需要根据啮合参数计算齿廓曲线，通过圆周阵列生成全部轮齿，建模完成后需要做动平衡模拟，核算剩余不平衡量是否满足高速运转的要求，通常发动机飞轮的允许剩余不平衡量要控制在很小的范围内，避免高转速下产生过大的离心力导致曲轴轴承异常磨损。

　　很多维修场景里遇到的启动打齿、怠速抖动、离合器起步抖的问题，追根溯源很多都和飞轮的形位公差超差、齿圈磨损、动平衡失效有关，所以在设计阶段就要把工况载荷、装配公差、长期使用的磨损余量都考虑进去，比如齿圈和飞轮主体的配合，很多采用热装过盈配合，设计时要核算过盈量是否足够传递启动时的扭矩，避免齿圈在多次启动冲击后出现松转。另外飞轮端面的摩擦区域，在长期使用后会出现磨损沟槽、烧灼痕迹，设计时也要预留足够的修磨余量，允许后期维修时通过车削端面恢复平面度，但修磨后整体厚度的减少量不能超过设计阈值，否则会改变离合器膜片弹簧的工作压紧力，导致离合器传递扭矩能力下降。
