在各类需要补偿两轴间角度、径向偏移的传动场景中,万向联轴器是应用极为广泛的核心传动部件,这类部件常见于机床进给机构、包装设备传动链路、自动化输送线动力传递单元、小型工程机械的动力输出端,甚至部分精密检测设备的动力传输结构中,核心作用是在主动轴与从动轴存在轴线不共线、工作中存在相对位移的工况下,稳定传递旋转扭矩,避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡滞等问题。

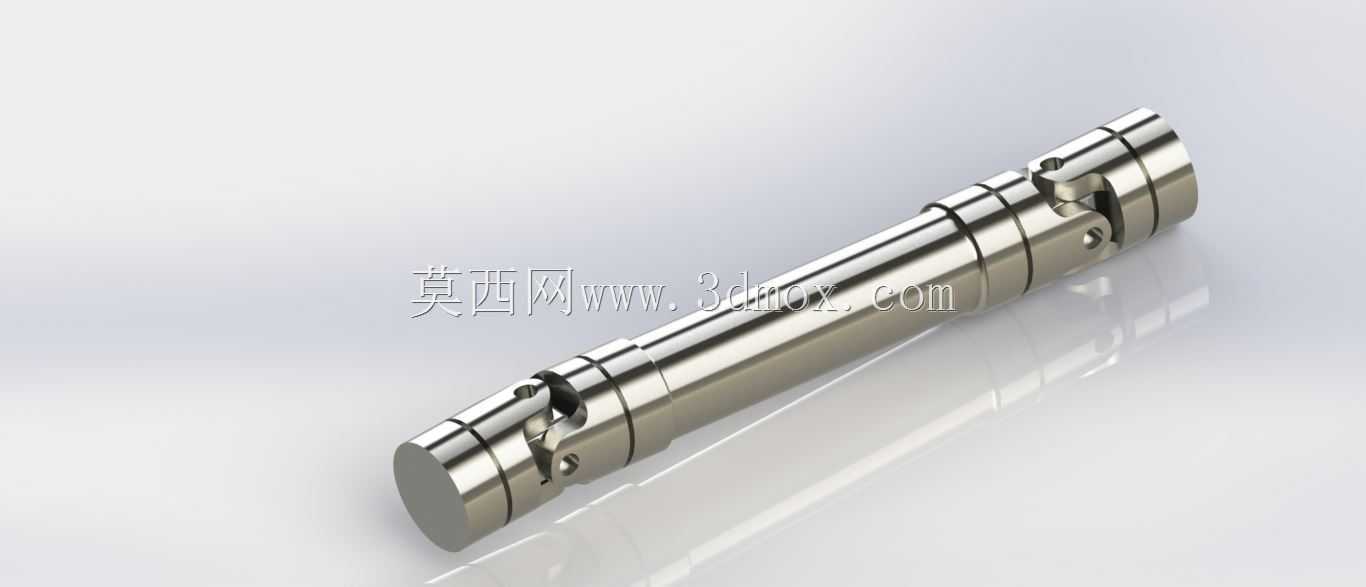

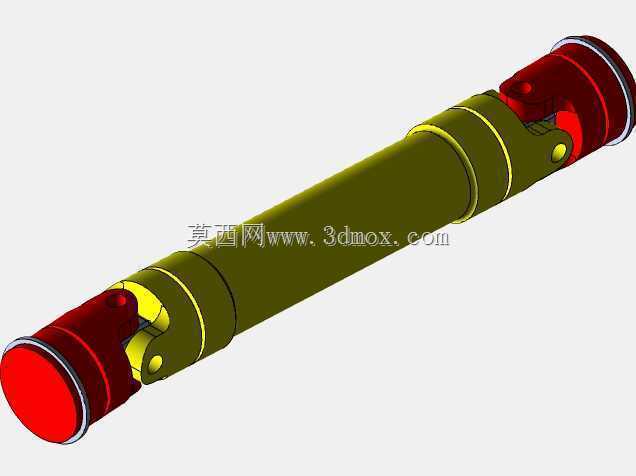

本次设计的双节式万向联轴器,采用两端叉头配合中间十字轴、中间连接长轴的结构形式,相比单节万向节,双节结构可以通过中间轴的角度补偿,实现输入轴与输出轴的等角速度传动,消除单节万向节传动过程中存在的从动轴转速周期性波动问题,这一特性对于需要稳定传动转速的精密设备而言尤为重要,比如在数控车床的进给传动、包装设备的辊筒同步传动场景中,转速波动会直接导致加工精度下降、包装膜送料长度偏差等实际生产问题。

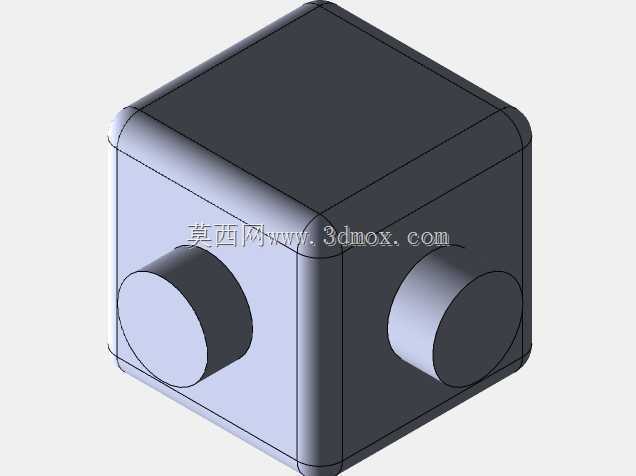

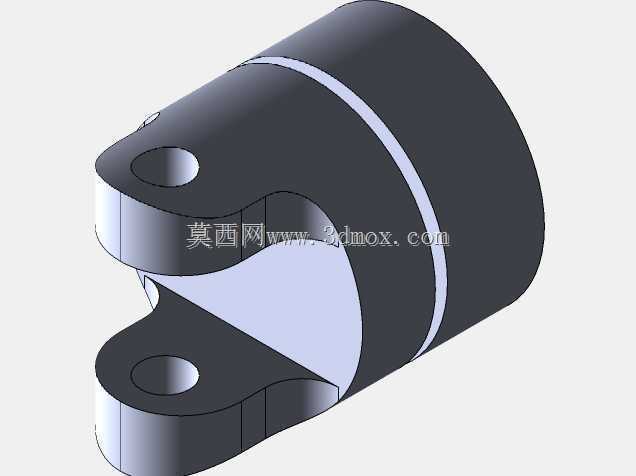

从结构设计思路来看,两端的连接轴段采用等直径圆柱轴设计,轴端可根据安装需求加工键槽、顶丝孔或者锁紧螺纹,本次模型中轴段预留了锁紧螺钉的安装孔位,安装时可以通过径向顶丝将轴端与配套的动力输出轴、负载输入轴牢牢固定,避免传动过程中出现轴间打滑。十字轴与叉头的配合部位采用轴孔间隙配合设计,预留了润滑脂存储的微小间隙,实际加工装配时可以在配合面涂抹润滑脂,降低铰接部位的转动磨损,延长部件的整体使用寿命,叉头与十字轴的连接部位做了圆角过渡处理,避免应力集中导致的叉头断裂问题,这一细节在频繁正反转、冲击负载的传动场景中十分关键,很多现场失效的万向联轴器都是因为叉头根部应力集中,在冲击扭矩作用下出现开裂。

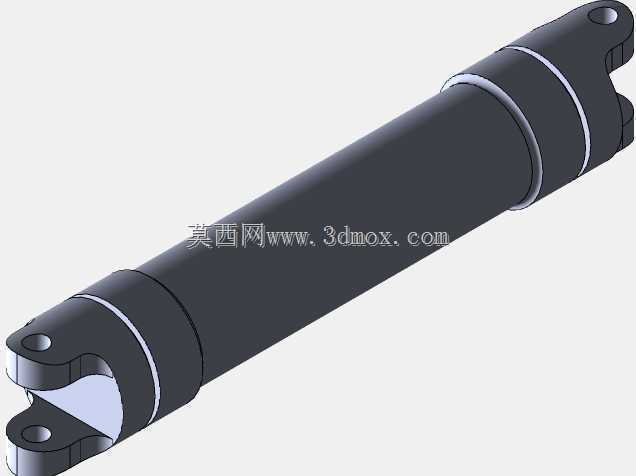

外形尺寸方面,整体为细长轴类结构,中间连接轴的直径小于两端铰接部位的外径,这样的设计既可以减轻部件整体重量,降低转动惯量,也能给两端的角度摆动留出足够的空间,避免轴段在大角度偏转时与周边结构发生干涉。安装边界上,需要注意两端轴的插入深度要匹配轴段的有效配合长度,不能过浅导致连接刚性不足,也不能过深顶到铰接部位影响万向节的角度摆动;两轴间的允许偏转角度控制在单节15度以内,双节组合使用时最大允许轴线偏角可以达到30度,安装时要提前核算主动轴与从动轴的实际偏移量,确保偏移量在联轴器的补偿范围内,避免超出补偿极限导致部件快速磨损甚至断裂。
实际选型应用时,还要结合传递的额定扭矩、最高工作转速来匹配对应的尺寸规格,细长型的双节万向联轴器更适合中低转速、中小扭矩的传动场景,如果是大扭矩、高转速的传动场景,还需要在十字轴部位加装滚针轴承来降低转动阻力,提升高速运转下的稳定性。建模过程中,所有铰接部位的配合间隙都按照实际装配公差预留,装配体可以直接实现角度摆动的运动仿真,直观展示不同偏转角度下的部件运动状态,方便设计人员在整机布局时提前做干涉检查,确认联轴器在全行程摆动过程中不会和周边的机架、护罩等结构发生碰撞,减少后续实物装配时的整改工作量。
这类万向联轴器在实际使用中,还要注意定期检查铰接部位的磨损情况,当十字轴与叉头孔的配合间隙过大时,会导致传动回程差增大,传动精度下降,这时候就需要及时更换磨损的十字轴或者整体更换联轴器,尤其是在精密传动的设备中,过大的回程差会直接影响设备的定位精度,导致加工或者装配的产品出现尺寸超差问题。
