十字轴式万向联轴器结构设计方案

　　在各类需要补偿两轴相对偏移的传动场景中，十字轴式万向联轴器是应用极为广泛的传动连接件，这类部件常出现在冶金设备的轧机传动线、工程机械的行走机构、轻工机械的输送传动系统以及汽车底盘的传动路径中，核心作用是在主动轴与从动轴存在轴线夹角、或是工作过程中出现轴向、径向偏移时，依然能够稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承额外磨损甚至轴件断裂的问题。

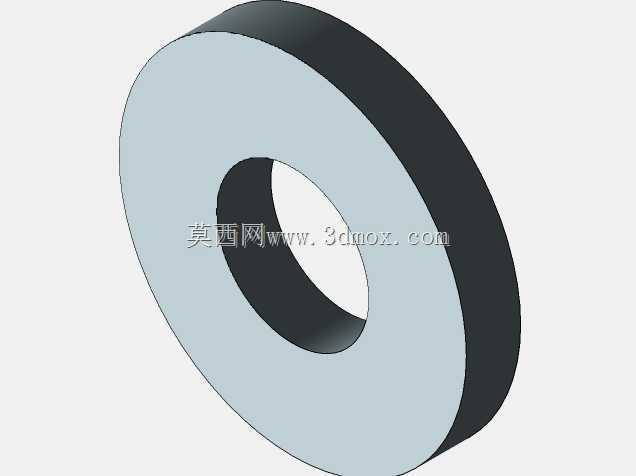

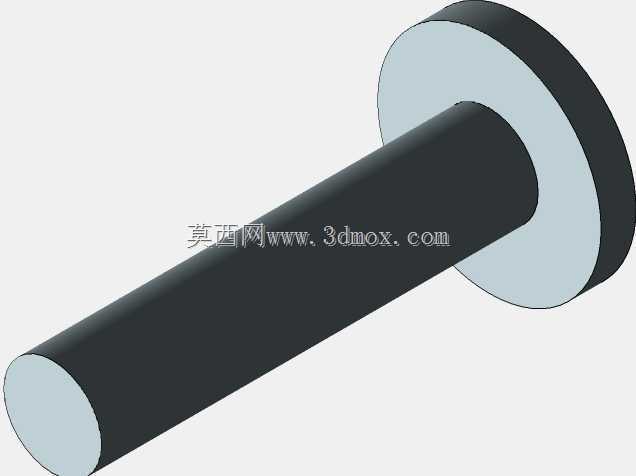

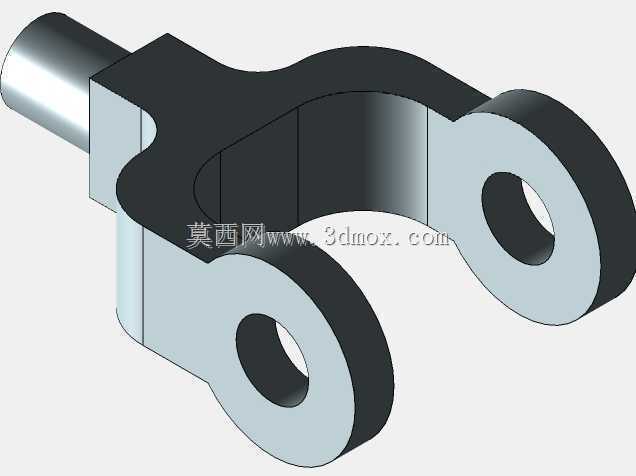

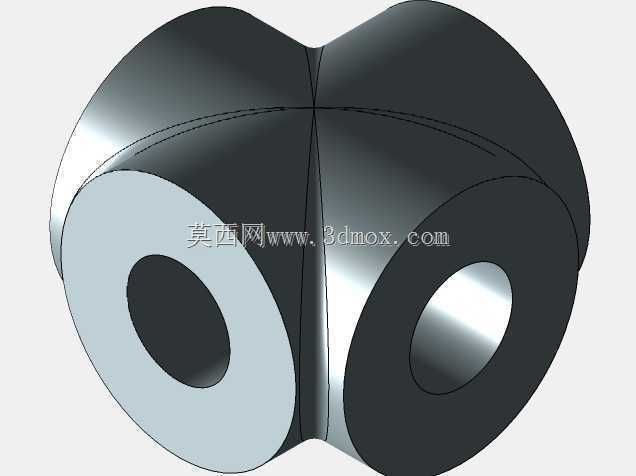

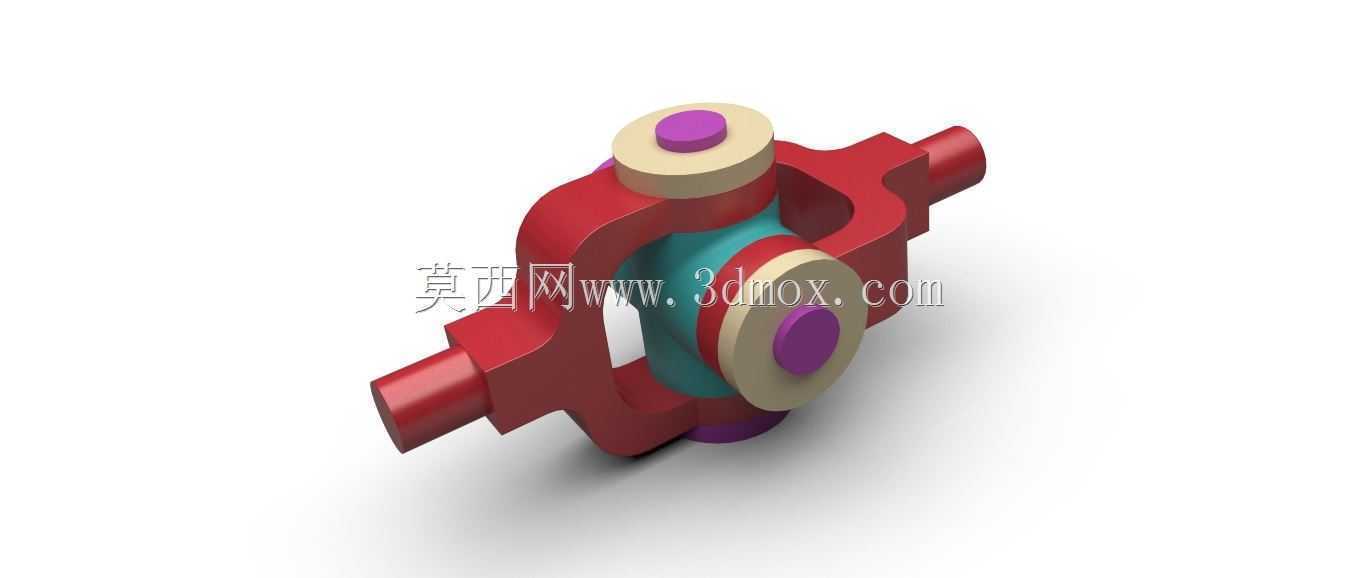

　　从结构设计逻辑来看，这款万向联轴器采用了典型的十字轴铰接结构，两个叉形接头分别对接输入与输出轴端，中间十字轴作为铰接核心，四个轴颈分别嵌入两个叉头的轴孔内，配合轴套实现相对转动，能够在两轴夹角达到15°到25°的工况下依然保持扭矩传递的连续性，不会出现传动卡滞的问题。设计过程中首先要明确传递扭矩的额定范围，叉形接头的耳部厚度、十字轴的轴颈直径都需要根据额定扭矩做强度校核，确保在冲击载荷下不会出现叉头断裂、十字轴弯曲的失效情况，同时轴颈与轴套的配合间隙需要控制在合理范围，间隙过大会导致传动回程误差增大，间隙过小则会在热胀状态下出现转动卡滞。

　　外形与安装边界方面，这类联轴器的整体径向尺寸需要匹配安装空间的回转半径要求，避免转动过程中与周边的机架、护罩发生干涉，两端轴孔的配合公差通常选用H7/k6的过渡配合，确保与轴的连接既能够传递扭矩，又不会出现装配困难的问题，轴向固定方式可根据实际工况选择键连接+端盖压紧、或是胀套连接的形式，针对有轴向窜动的工况，还可以在叉头与十字轴的配合处预留适当的轴向窜动间隙，补偿轴系工作过程中的热伸长量。

　　实际应用中，单十字轴万向联轴器存在瞬时传动比波动的问题，当两轴存在夹角时，从动轴的转速会呈现周期性波动，夹角越大波动幅度越明显，因此在转速较高、传动平稳性要求高的场景中，通常会成对使用这类万向联轴器，通过合理布置中间轴的相位，抵消单节联轴器带来的转速波动，保证传动的平稳性。设计建模过程中需要重点验证叉头的摆动角度范围，确保在最大设计夹角下，两个叉头的耳部不会发生运动干涉，同时十字轴的润滑油道设计需要合理，能够在不拆解联轴器的情况下完成润滑脂加注，延长部件的维护周期，适配长时间连续运转的工业工况。

　　针对不同的应用场景，联轴器的材质选择也有区分，常规工况下叉头与十字轴可选用45号钢调质处理，轴套部位选用铜基合金或是含油轴承降低摩擦系数，重载冲击工况下则需要选用40Cr等合金结构钢做淬火处理，提升部件的抗冲击性能与表面耐磨性。建模过程中需要充分考虑装配工艺性，十字轴与叉头的装配需要预留挡圈槽的安装位置，确保装配后十字轴不会出现轴向窜动脱出的问题，同时所有棱边都需要做倒角处理，避免装配过程中划伤操作人员，也减少应力集中带来的部件失效风险。
